Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М12

Назначение

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М12 (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Описание

Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.

Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зонда КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ), в том числе центральным сервером.

Зонды КМУТ обладают следующими функциональными возможностями:

- измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;

- измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи;

- резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

- одновременный контроль характеристик трафика двух независимых каналов связи;

- обеспечение отказоустойчивости электропитания за счет наличия двух внешних, независимых импульсных блоков электропитания;

- определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.

Обеспечение дополнительной фильтрации трафика на зонде КМУТ достигается за счет увеличения количества правил фильтрации. Все пакеты, приходящие на зонд КМУТ, будут дополнительно оцениваться и обрабатываться вычислительным ядром зонда КМУТ.

Обеспечивается удаленное соединение с зондом КМУТ с помощью защищенных криптографических протоколов.

Обеспечивается контроль процесса загрузки операционной системы зонда КМУТ и защита его системного программного обеспечения за счет отдельного микропроцессора российского производства, установленного на дополнительной плате (модуль доверенной загрузки).

Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпус зонда КМУТ имеет эффективное пассивное охлаждение конструкции «корпус-радиатор». На лицевой панели располагаются индикаторы состояния зонда КМУТ.

Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на задней панели Зондов в форме информационной таблички. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов.

Место нанесения знака утверждения

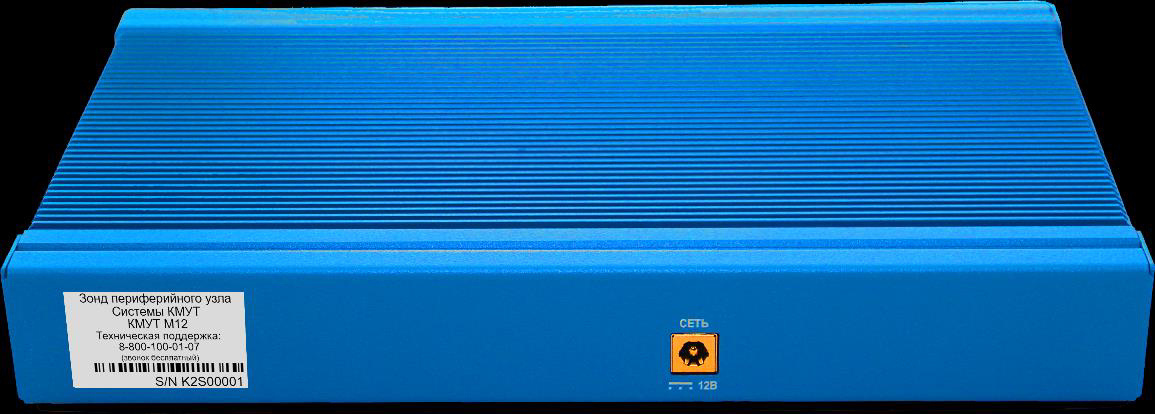

Рисунок 1 - Внешний вид зонда КМУТ М12

есто нанесения заводского номера

Место пломбировки

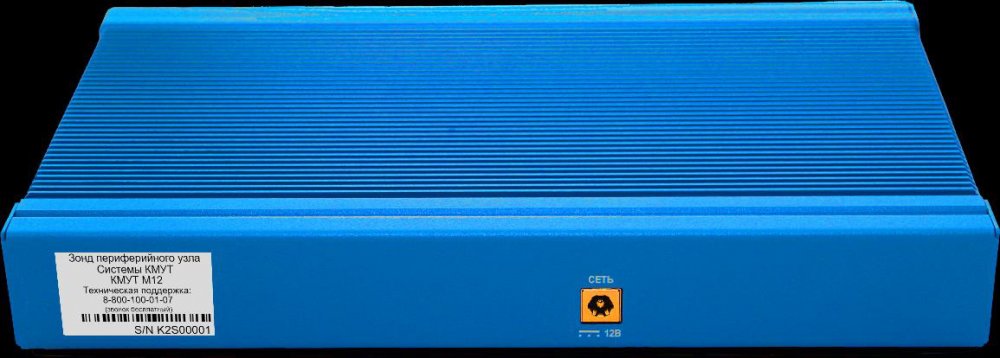

Рисунок 2 - Внешний вид задней панели зонда КМУТ М12

Программное обеспечение

Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики зондов

Таблица 3 - Основные технические характеристики зондов

Знак утверждения типа

Наносится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.007-001 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (раздел: 7.2, 7.3);

РМБТ.466961.007-001 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М12. Технические условия».
