Установки для измерения объемной активности радиоактивных аэрозолей УДА-304АБ

Назначение

Установки для измерения объемной активности радиоактивных аэрозолей УДА-304АБ (далее - установки) предназначены для:

- непрерывных измерений объёмной активности радиоактивных аэрозолей, обусловленной техногенными альфа - и бета - излучающими нуклидами;

- индикации эквивалентной равновесной объёмной активности 222Rn в воздухе помещений.

Описание

У становки являются функционально и конструктивно законченными устройствами.

Воздух поступает из контролируемой зоны (рабочего места или вентиляционной системы) через входной патрубок, расположенный на верхней части защитной передней крышки установки, и проходит через рабочую зону ленточного фильтра шириной 50 мм. Далее через перфорированный столик, на котором лежит фильтр, воздух поступает на вихревой расходомер и через выходной патрубок к насосу. Установка измеряет расход и прокачанный объём воздуха. Над рабочей зоной фильтра расположен детектор с коллиматором и предусилитель. Альфа - и бета - частицы, которые испускают осевшие на фильтре частицы аэрозоля, пролетая через детектор, формируют электрические импульсы. Амплитуда альфа - частиц пропорциональна энергии частиц. Сигнал с предусилителя подается на один из входов двухвходового 1024 канального аналого-цифрового преобразователя (АЦП). Таким образом, можно получить информацию об энергетическом спектре альфа - частиц на фильтре. В качестве информации для расчета суммарной объёмной активности бета - излучающих техногенных радионуклидов используется суммарное количество импульсов в энергетическом диапазоне регистрации бета -излучения. Индицируемое значение объёмной активности 222Rn является расчетным значением по данным регистрируемого альфа - излучения дочерних продуктов распада 222Rn (218Po, 214Pb). Регистрация бета - излучающих дочерних продуктов распада 222Rn (214Bi, 214Po) осуществляется в сумме с техногенными бета - излучающими радионуклидами.

Измеренные значения записываются в энергонезависимую память установки, формируя архив измерений, который при необходимости можно считать с использованием программы «Конфигуратор» или программного обеспечения внешней ПЭВМ. Общий объём памяти рассчитан на 3000 измерений.

У становки могут работать с насосным блоком БН-01 или штатными устройствами внешнего пробоотбора.

В случае превышения уставки первого уровня включается световая и звуковая сигнализация. Сигналы тревоги дублируются на блок аварийной сигнализации БАС при его подключении. При этом наличие «сухого контакта» позволяет производить включение/выключение внешнего управляющего устройства при его подключении.

Установки выпускается в двух (стационарном и мобильном) исполнениях:

- установки для измерения объемной активности радиоактивных аэрозолей

УДА-304АБ ПБАВ.412123.005;

- установки для измерения объемной активности радиоактивных аэрозолей

УДА-304АБ (мобильная) ПБАВ.412123.005-01.

Установка в мобильном исполнении включает в себя дополнительно блок насосный типа БН-01.

Программное обеспечение

Программное обеспечение (ПО) установки состоит из двух программ:

- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора установки с градуировочными коэффициентами и константами, записанными в энергонезависимую память установки.

- прикладного (автономного) программного обеспечения «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей измерительной информации с установки и записи параметров и констант в энергонезависимую память установки при градуировке и поверке.

Метрологически значимой частью ПО установки УДА-304АБ является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память установки.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Идентификационные данные двух ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с МИ 3286-2010 — А.

Общий вид установки в основном исполнении и место пломбирования установки представлены на рисунке 1.

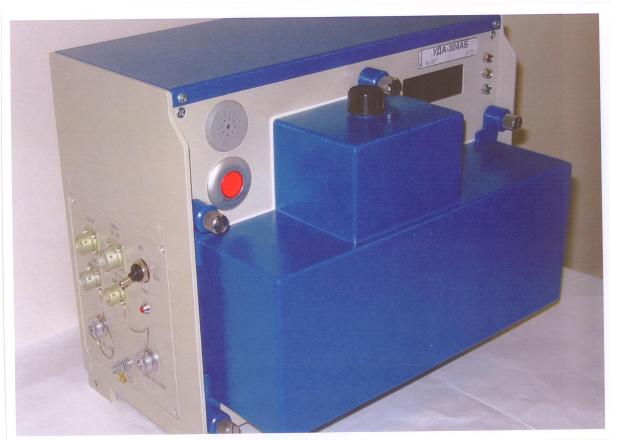

Рисунок 1

Технические характеристики

Энергетический диапазон регистрации альфа-излучения

Энергетический диапазон регистрации бета- излучения

Диапазон измерений объёмной активности радиоактивных аэрозолей, обусловленной техногенными:

- альфа-излучающими нуклидами

- бета-излучающими нуклидами

Диапазон индикации эквивалентной равновесной объёмной активности 222Rn

Коэффициент чувствительности для частиц регистрируемых энергий:

- альфа-излучения по 239Pu

- бета-излучения по 90Sr (90Y)

Пределы допускаемой основной относительной погрешности измерений:

1) объёмной активности радиоактивных аэрозолей, обусловленной техногенными альфа-излучающими нуклидами:

- в диапазоне измерений от 1,0-10—2 до 1,0 Бк/м3

- в диапазоне измерений от 1,0 до 2,0-105 Бк/м3

2) объёмной активности радиоактивных аэрозолей, обусловленной техногенными бета-излучающими нуклидами:

- в диапазоне измерений от 1,0-10—1 до 10 Бк/м3

- в диапазоне измерений от 10 до 1,0-106 Бк/м3

Собственный фон установки не превышает:

— по альфа—каналу

— по бета—каналу

Время установления рабочего режима при постоянных внешних условиях

Нестабильность показаний установки за 24 ч непрерывной работы Объёмный расход прокачанного через фильтр воздуха

Пределы допускаемой основной относительной погрешности из— мерений объёмного расхода прокачанного через фильтр воздуха Пределы допускаемой дополнительной погрешности измерений объёмной активности радиоактивных аэрозолей:

- при отклонении температуры окружающего воздуха

от нормальных условий до предельных рабочих значений

- при повышении влажности окружающего воздуха до

98 % при +35 ОС

Электропитание установки осуществляется от однофазной сети переменного тока:

— напряжением

— частотой

Мощность, потребляемая установкой

Мощность, потребляемая установкой с дополнительным устрой— ством

Рабочие условия эксплуатации в воздушной среде:

— диапазон рабочих температур.....................................

— предельное значение относительной влажности

— атмосферное давление в диапазоне

Габаритные размеры установки не превышают

от 3000 до 8000 кэВ от 100 до 3000 кэВ

от 1,0-10—2 до 2,0-105 Бк/м3 от 1,0-10—1 до 1,0-106 Бк/м3

от 1,0 до 2,0-105 Бк/м3

не менее 0,02 не менее 0,01

±50 %

±20 %

±50 %

±20 %

1,0-10—2 Бк/м3

1,0-10—1 Бк/м3

10 мин

±15 % от 20 до 60 л/мин

±10 %

±10 %

±10 %;

220-22 в

50+2,55 Гц

75 Ва

300 В-А

от минус 10 до + 50ОС

98 % при +35 ос

от 84,0 до 106,7 кПа (400х280х310) мм

Масса установки не превышает - стационарной

20 кг

40 кг

- мобильной

Знак утверждения типа

Знак утверждения типа наносится на табличку, расположенную на корпусе установки, фотоспособом, на титульные листы руководства по эксплуатации и паспорта типографским способом или специальным штампом.

Комплектность

В комплект поставки устройств должны входить технические средства и эксплуатационная документация, указанные в таблице 2.

Таблица 1

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ПБАВ.412123.005 РЭ «Установка для измерения объемной активности радиоактивных аэрозолей УДА - 304АБ», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 2 декабря 2011 г.

Основное поверочное оборудование:

- источники 1СО и 1П9, аттестованные по ГОСТ 8.581-2003 и ГОСТ 8.582-2003 или утвержденного типа не ниже рабочего эталона 2-го разряда, с активностью от 102 до 103 Бк;

- счетчик газа типа СГБ G4-1 по ГОСТ Р 50818-95 в диапазоне от 0,4 до 6 м3/ч (от 6,7 до 100 л/мин) с основной погрешностью измерения расхода 1,5 %.

Сведения о методах измерений

С ведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации ПБАВ.412123.005 РЭ.

Нормативные документы

1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

2. ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4. ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

Рекомендации к применению

Установки применяются при:

- осуществлении деятельности в области охраны окружающей среды;

- осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

- выполнении работ по обеспечению безопасных условий и охраны труда;

- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
