Системы измерений количества и показателей качества нефти Морского терминала АО "КТК-Р"

Назначение

Системы измерений количества и показателей качества нефти Морского терминала АО «КТК-Р» (далее - СИКН) (№ 42-РК-А510 и № 42-РК-А520) предназначены для измерений массы и показателей качества нефти.

Описание

Измерения массы брутто нефти выполняют косвенным методом динамических измерений по результатам измерений в трубопроводе:

- объёма нефти с помощью преобразователей расхода, давления и температуры;

- плотности нефти с помощью поточных преобразователей плотности, давления и температуры.

Системы представляют собой единичные экземпляры измерительной системы целевого назначения, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка систем осуществлены непосредственно на объектах эксплуатации в соответствии с проектной и эксплуатационной документацией на системы и их компоненты.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК) и системы сбора и обработки информации (СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из входного и выходного коллекторов, семи рабочих и одной резервной измерительных линий (ИЛ). На каждой ИЛ установлены следующие средства измерений (номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:

- фильтр-грязеуловитель в комплекте с преобразователем разности давления, предназнченными для контроля перепада давления на фильтрах;

- расходомер-счетчик жидкости турбинный HELIFLU TZ-N 250-2000 (регистрационный № 15427-96), или преобразователь расхода жидкости турбинный HELIFLU TZ-N 250-2000 (регистрационный № 15427-06), или преобразователь расхода жидкости турбинный геликоидный HTM 10 (регистрационный № 38725-08), или преобразователь расхода турбинный HTM 10 (регистрационный № 56812-14);

- преобразователь давления измерительный 3051 (регистрационный № 14061-99, № 14061-04 или № 14061-10);

- преобразователь измерительный (интеллектуальный) к датчикам температуры 3144 (регистрационный № 14683-95), или преобразователь измерительный 3144 к датчикам температуры (регистрационный № 14683-00), или преобразователь измерительны 3144Р (регистрационный № 14683-04 или № 14683-09) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационный № 22257-01 или № 22257-11);

- датчик температуры 3144Р (регистрационный № 39539-08) для измерений и местной индикации температуры;

- манометр для местной индикации давления.

На входном коллекторе БИЛ установлены:

- манометр для местной индикации давления;

- пробозаборное устройство щелевого типа по ГОСТ 2517-2012.

БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется через пробозаборное устройство щелевого типа по ГОСТ 2517-2012, установленное на входном коллекторе БИЛ. В БИК установлены следующие средства измерений и технические средства (номер в Федеральном информационном фонде по обеспечению единства измерений):

- преобразователи плотности измерительные модели 7835 (регистрационный № 15644-96) либо преобразователи плотности жидкости измерительные модели 7835 (регистрационный № 15644-01, № 15644-06 или № 52638-13);

- преобразователи плотности и вязкости измерительные модели 7827 (регистрационный № 15642-96), либо преобразователи плотности и вязкости жидкости измерительные модели 7827 (регистрационный № 15642-06), предназначенные для оперативного контроля вязкости нефти;

- влагомеры нефти поточные УДВН-1пм (регистрационный № 14557-01 или № 14557-10), предназначенные для оперативного контроля влагосодержания нефти;

- преобразователь давления измерительный 3051 (регистрационный № 14061-99 или № 14061-10);

- преобразователь измерительный (интеллектуальный) 3144 к датчикам температуры (регистрационный № 14683-95) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационный № 22257-11);

- датчики температуры 3144Р (регистрационный № 39539-08) для измерений и местной индикации температуры;

- преобразователь объема жидкости турбинный Smith Meter Guardsman G (регистрационный № 12750-00), либо преобразователь расхода жидкости турбинный Smith Meter Guardsman G (регистрационный № 12750-05);

- две системы смешивания и отбора проб Clif Mock True Cut;

- весы электронные Mettler Toledo DB 60sx для контроля наполнения пробоотборных емкостей (регистрационный № 19620-03);

- пробоотборник нефти «Стандарт-Р» для ручного отбора проб;

- манометры для местной индикации давления.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят девять измерительно-вычислительных комплексов (ИВК), осуществляющих сбор измерительной информации и формирование отчетных данных, два автоматизированных рабочих места оператора (АРМ-оператора), на базе персонального компьютера с программным комплексом на базе SCADA-системы «InTouch v.7.0» фирмы «Wonderware», оснащенных монитором, клавиатурой и печатающим устройством и программируемый логический контроллер ControlLogix серии PLC5550 (далее - ПЛК).

Восемь ИВК предназначены для вычисления параметров потока нефти, перекачанной через БИЛ (каждый - отдельно на одну из измерительных линий), девятый ИВК предназначен для вычисления показателей качества в БИК и для приема сигналов с поверочной установки. В качестве ИВК применяются следующие СИ (номер в Федеральном информационном фонде по обеспечению единства измерений):

- вычислители расхода жидкости и газа модели 7951 (регистрационный № 15645-06);

- устройства измерения параметров жидкости и газа модели 7951 (регистрационный № 26579-04).

АРМ оператора суммирует объем и массу с ИВК и автоматически формирует и печатает по запросу 2-х часовые отчеты, а по окончании партии (суток) автоматически формирует и распечатывает отчет СИКН за период приема-сдачи нефти.

ПЛК отвечает за контроль состояния и дистанционное управление электроприводами задвижек, регуляторов расхода, насосов и пробоотборников, а также системами вентиляции, пожарной сигнализацией и газоанализа в БИК.

Поверку и контроль метрологических характеристик преобразователей расхода проводят с помощью поверочной установки, расположенной на одной площадке с СИКН и включающей в себя следующие средства измерений (номер в Федеральном информационном фонде по обеспечению единства измерений):

- установка поверочная трубопоршневая двунаправленная EN-FAB, зав. № BMP-99021-07 (регистрационный № 54057-13);

- преобразователь давления измерительный 3051 (регистрационный № 14061-99 или № 14061-10);

- преобразователь измерительный (интеллектуальный) 3144 к датчикам температуры (регистрационный № 14683-95) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационный № 22257-11);

- датчики температуры 3144Р (регистрационный № 39539-08) для измерений и местной индикации температуры;

- манометры для местной индикации давления.

СИКН обеспечивает выполнение следующих функций:

- автоматическое измерение объемного расхода нефти в рабочем диапазоне (м3/ч);

- автоматическое вычисление массы брутто нефти в рабочем диапазоне расхода (т);

- автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м3), вязкости (мм2/с) нефти, объемной доли воды в нефти (%);

- автоматическое вычисление массовой доли воды в нефти (%);

- поверку и контроль метрологических характеристик преобразователей расхода (ПР) по стационарной или передвижной поверочной установке;

- автоматический отбор объединенной пробы нефти;

- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

При выходе из строя СИ допускается замена отказавшего СИ на другое, аналогичного типа по техническим и метрологическим характеристикам.

Средства измерений, применяемые для оперативного контроля технологических параметров и показателей качества нефти (преобразователи перепада давления на фильтрах, преобразователи плотности и вязкости измерительные модели 7827, влагомеры нефти поточные УДВН-1пм, весы электронные Mettler Toledo DB 60sx и преобразователь расхода жидкости турбинный в БИК), подлежат калибровке.

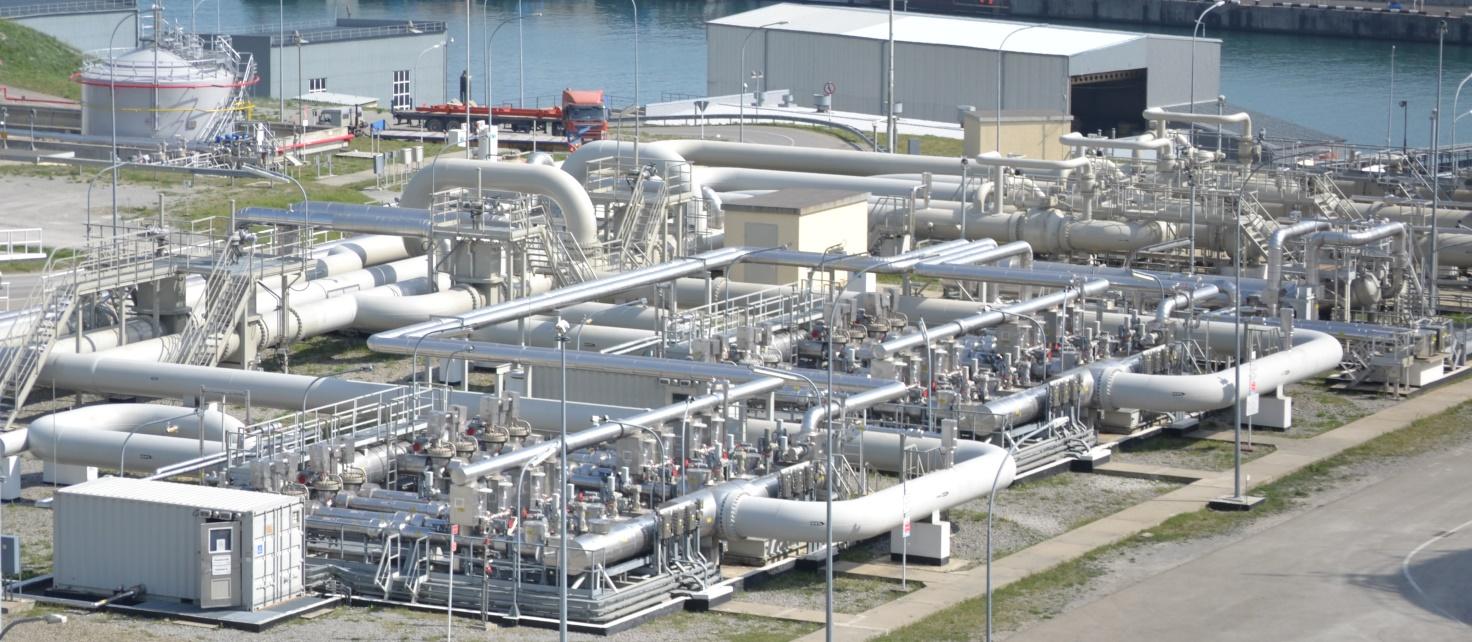

Общий вид СИКН приведен на рисунке 1.

Рисунок 1 - Общий вид СИКН.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКН реализовано в ИВК, ПЛК и АРМ-оператора. Встроенное в ИВК ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования прибора и управления интерфейсом. ПО ИВК реализовано аппаратно и является метрологически значимым. ПО ИВК производит обработку сигналов, поступающих со средств измерений, установленных на СИКН, и производит расчет массы нефти.

ПО АРМ-оператора выполняет функции передачи данных с ИВК для их отображения на станциях оператора и предназначено для отображения функциональных схем и технологических параметров объекта, приема и обработки управляющих команд оператора, а также суммирование количества нефти, измеренной ИВК и формирование отчетных документов. К метрологически значимой части ПО АРМ-оператора относится файл «00000292.nmd» для СИКН №42-РК-А510 и файл «00000387.nmd» для СИКН №42-РК-А520.

ПО ПЛК не относится к метрологически значимой части ПО системы и предназначено для контроля и управления технологическими процессами.

Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО СИКН

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу НА.ГНМЦ.0150-17 МП «ГСИ. Системы измерений количества и показателей качества нефти Морского терминала АО «КТК-Р». Методика поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 10.05.2017 г.

Основные средства поверки:

- установка поверочная на базе весов ОГВ или эталонных мерников 1-го разряда, либо передвижная поверочная установка 1 разряда по ГОСТ 8.510-2002;

- установка поверочная трубопоршневая двунаправленная EN-FAB (регистрационный № 54057-13);

- установка пикнометрическая (регистрационный № 21551-01);

- устройство для поверки вторичной измерительной аппаратуры для узлов учета нефти и нефтепродуктов УПВА-Т (регистрационный № 39214-08);

- манометр избыточного давления грузопоршневой МП-60 с пределами допускаемой основной приведенной погрешности ± 0,02% (регистрационный № 31703-06);

- калибратор температуры JOFRA серии RTC-R модели RTC-157B (регистрационный № 46576-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИКН с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

«ГСИ. Масса нефти. Методика выполнения измерений системами измерений количества и показателей качества нефти 42-РК-А510 и 42-РК-А520 на Морском Терминале ЗАО «Каспийский Трубопроводный Консорциум», утверждена ФГУП ВНИИР 21.09.2006 г., зарегистрирована в федеральном информационном фонде по обеспечению единства измерений под номером ФР.1.29.2005.01663.

Нормативные документы

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

МИ 3532-2015 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти

CPC 70008 Технические требования на узлы учета нефти

Инструкция по учету нефти в системе КТК
