Системы автоматизированные оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок Сигурд

Назначение

Системы автоматизированные оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд» (далее по тексту - системы) предназначены для измерений параметров электромагнитных излучений и наводок при проведении специальных исследований технических средств.

Описание

Конструктивно системы состоят из комплекта первичных измерительных преобразователей, измерительного устройства и ПЭВМ.

Системы выпускаются в следующих модификациях: «Сигурд-М3», «Сигурд-М4», «Сигурд-М7», «Сигурд-М8», «Сигурд-М13», «Сигурд-М19». Модификации отличаются составом, массой и габаритами.

Принцип действия систем основан на измерении и последовательном анализе амплитудно-частотных характеристик электрической и магнитной составляющих электромагнитного поля, а также характеристик сигналов в токопроводящих коммуникациях, наведенных электромагнитными полями.

В качестве первичных измерительных преобразователей используются: антенны измерительные, предназначенные для измерений напряженности электрического поля, антенны измерительные рамочные, предназначенные для измерений напряженности магнитного поля, токосъемники измерительные, предназначенные для бесконтактных измерений силы тока в тракте, пробник напряжения, предназначенный для контактных измерений переменного напряжения в тракте. В качестве измерительного устройства используется измерительный приемник (анализатор спектра).

Персональная ЭВМ совместно с программным обеспечением (ПО) «Сигурд-Лайт» и «Сигурд-Интерфейс» функционально образуют управляющую подсистему, а комплект первичных измерительных преобразователей и измерительное устройство - измерительную подсистему.

Связь между подсистемами осуществляется с помощью стандартных интерфейсов дистанционного управления (например, GPIB-USB).

Фотография общего вида систем и место нанесения «Знака утверждения типа» приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

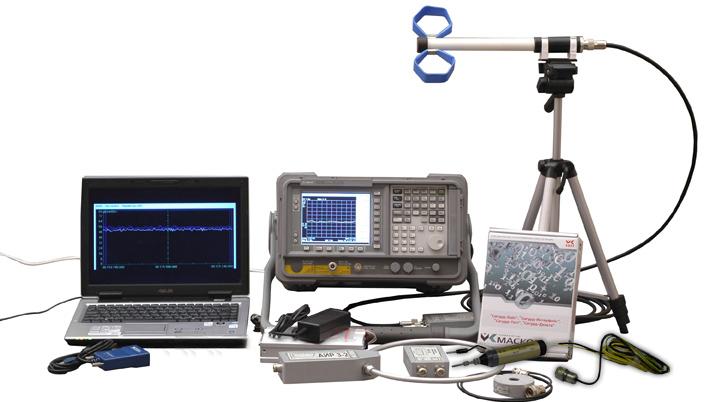

Рисунок 1 - Фотография общего вида систем

Рисунок 2а - Место для пломбировки от несанкционированного доступа

Программное обеспечение

Работа систем осуществляется под управлением ПО «Сигурд-Лайт» и «Сигурд-Интерфейс», сертификат соответствия № 06.0001.0221, выдан Автономной некоммерческой организацией «Межрегиональный испытательный центр» (АНО «МИЦ», г. Москва, Зеленоград, корп. 601-а), которое выполняет следующие функции:

- автоматизированное управление процессов измерений, выполняемых системой;

- обеспечение дистанционного управления измерительным устройством.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики систем не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО систем и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики систем приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации изготовителя и на лицевую панель анализатора спектра или измерительного приёмника в виде наклейки.

Комплектность

Комплектность систем представлена в таблице 3.

Таблица 3

Поверка

осуществляется по документу «Инструкция. Системы автоматизированные оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд». Методика поверки. МСШЕ.5490-007-39580108-02 МП», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30 июля 2012 года.

Средства поверки:

установка измерительная К2П-70 (Рег. № 26236-03), диапазон частот от 20 Гц до 300 МГц, пределы допускаемой погрешности определения коэффициентов калибровки антенн ± 1 дБ;

установка поверочная П1-10 (Рег. № 24503-03), диапазон частот от 300 Гц до 1000 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности электрического поля в установке с кольцевым конденсатором УЭК ± 12 %, в установке с плоским конденсатором ± 6 %, в установке с дипольными антеннами УЭД ± 6 %;

антенна измерительная рамочная П6-43 (Рег. № 25852-03), диапазон частот от 9 кГц до 30 МГц, коэффициент калибровки от 52 до 17 дБ (1/м);

антенна измерительная П6-23М (Рег. № 24810-10), диапазон частот от 0,85 до 17,44 ГГц, эффективная площадь не менее 50 см2, пределы допускаемой относительной погрешности эффективной площади ± 0,8 дБ, КСВН входа антенны не более 1,8;

генератор сигналов низкочастотный прецизионный Г3-122 (Рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой погрешности установки частоты ± 5-10’7 Гц;

генератор сигналов СВЧ R&S SMR40 (Рег. № 35617-07), диапазон частот от 10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 106, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;

анализатор спектра Agilent Е4402В (Рег. № 28423-04), диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,8 дБ.

Сведения о методах измерений

МСШЕ.5490-007-39580108-02 РЭ. «Система автоматизированная оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд». Руководство по эксплуатации».

Нормативные документы

МСШЕ.5490-007-39580108-02 ТУ. «Системы автоматизированные оценки защищенности технических средств от утечки по каналу побочных электромагнитных излучений и наводок «Сигурд». Технические условия».

Рекомендации к применению

Осуществление деятельности в области обороны и безопасности государства, в том числе выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, а также защиты информационных технологий.
