Номер по Госреестру	48048-11
Модель	Россия
Класс СИ	УРВ.2.061.ТО
Год регистрации	34.01.05
Примечание	2011
Срок действия сертификата	634012, г.Томск, ул.Косарева, 17а
Номер сертификата	Чухланцева Марина Михайловна
Тип сертификата (C - серия/E - партия)	(83822) 44-44-22, 44-27-81
Дата протокола	44-36-76
Технические условия на выпуск	. .
Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	3
Найдено поверителей	1
Успешных поверок (СИ пригодно)	3(100%)
Неуспешных поверок (СИ непригодно)	0(0%)
Актуальность информации	16.02.2025
Методика поверки / информация о поверке	МП 48048-11

Назначение

Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 2 электросталеплавильного цеха Открытого акционерного общества «Новокузнецкий металлургический комбинат» (далее - ИС) предназначена для измерений объемного расхода, давления, разрежения, температуры; автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, а также выполнения функций сигнализации.

Описание

ИС является средством измерений единичного производства.

Конструктивно ИС представляет собой трехуровневую распределенную систему. Измерительные каналы ИС состоят из следующих компонентов (по ГОСТ Р 8.596):

1) измерительные компоненты - первичные измерительные преобразователи (в том числе взрывозащищенные), имеющие нормированные метрологические характеристики (нижний уровень ИС);

2) комплексные компоненты - комплексы измерительно-вычислительные и управляющие на базе PLC (ИВК), построенные на контроллерах ControlLogix серии 1756 (средний уровень ИС);

3) вычислительные компоненты - автоматизированные рабочие места (АРМ) технолога и панели оператора (верхний уровень ИС);

4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.

Измерительные каналы ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. ИС имеет в своем составе 80 ИК. Структурная схема ИС приведена на рисунке 1.

Принцип действия ИС заключается в следующем. ИС функционирует в автоматическом режиме. Первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в унифицированный токовый сигнал (от 4 до 20 мА, от 0 до 5 мА), термоЭДС, электрическое сопротивление. ИВК измеряют аналоговые унифицированные выходные сигналы измерительных преобразователей, сигналы с термопреобразователей сопротивления и термопар, выполняют их аналого-цифровое преобразование; осуществляют прием и обработку дискретных сигналов, формирование управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений технологических параметров. ИВК по цифровому каналу передают информацию на АРМ технолога и панели оператора, предназначенные для отображения параметров технологических процессов, состояния оборудования ИС, формирования сигналов аварийной сигнализации, хранения информации. Связующими компонентами ИС являются контрольные провода с медными жилами с ПВХ изоляцией КВВГ (для связи измерительных и комплексных компонентов), коаксиальный кабель 1786-RG6 (для связи комплексных компонентов с панелями оператора) и кабель UTP PVC Cable (для связи комплексных компонентов с АРМ технолога). Для связи ИВК и АРМ технолога построен цифровой канал связи по технологии Ethernet, для связи ИВК и панелей оператора -ControlNet.

ИС обеспечивает выполнение следующих основных функций:

1) измерение и отображение значений следующих физических величин:

- давления (воды, воздуха, азота, природного газа);

- разрежения (природного газа);

- объёмного расхода (воды, воздуха, природного газа);

- температуры (воды, металла, твердых поверхностей, окружающего воздуха);

2) первичная обработка результатов измерений;

3) хранение архивов значений параметров технологического процесса глубиной 2 месяца и построение трендов;

4) автоматическая диагностика состояния технологического оборудования и контроль протекания технологического процесса;

5) ведение журналов событий и аварий; формирование технологической и предупредительной, аварийной сигнализации;

6) выполнение функции защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;

7) ведение системы обеспечения единого времени.

Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИС включает в состав: ИВК, АРМ технолога, панели оператора и станцию связи, синхронизирующую время с сервером времени ОАО «НКМК». Сервер времени осуществляет прием точного времени через Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2). Системное время тайм-серверов согласовано с UTC (SU) с погрешностью, не превышающей 10 мкс. АРМ один раз в сутки по протоколу Windows XP обращается к станции связи, считывает точное время, корректирует свое время и устанавливает время в ИВК. Панели оператора считывают текущее время из ИВК. Расхождение времени АРМ и ИВК не превышает ± 5 с.

Программное обеспечение

Структура и функции программного обеспечения (ПО) ИС:

ПО АРМ функционирует в SCADA-системе RSView32 Rockwell Automation Allen Bradley и осуществляет отображение измеренных значений параметров технологического процесса, хранение архивных данных в СУБД Microsoft Access 2000, формирование и отображение архивных данных, журнала сообщений, сигналов сигнализации.

ПО панелей оператора является приложением в PanelBuilder32 Rockwell Automation Allen Bradley и выполняет функцию отображения результатов измерений.

Встроенное ПО ИВК (метрологически значимая часть ПО ИС) функционирует в системе программирования контроллеров RSLogix 5000 v.13.0 Rockwell Automation Allen Bradley и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ, диагностику оборудования, обеспечение работы предупредительной и аварийной сигнализации.

Идентификация метрологически значимой части ПО ИС (ПО ИВК) выполняется по команде оператора, доступ защищен паролем. Идентификационные данные приведены в таблице 1.

Таблица 1

Наименование программы	Идентификационное наименование программы	Номер версии программы	Цифровой идентификатор программы (хэш-код исполняемого кода)	Алгоритм вычисления цифрового идентификатора программы
Проекты в системе программирования RSLogix 5000 v.13.0 Rockwell Automation Allen Bradley	Проект: К_8_1	13.0	Для файла конфигурации проекта К_8_1: K_8_1.ACD F84653C232BBD77502B6F5A5772AD8A8	MD5
	Проект: К_10_1	13.0	Для файла конфигурации проекта К_10_1: K_10_1.ACD 34С94С236721EF3056AEE1B1056050DF	MD5

Метрологические характеристики ИС нормированы с учетом ПО ИВК.

Защита ПО ИВК и ПО панелей оператора соответствует уровню «А» по классификации МИ 3286-2010. Для защиты программного обеспечения АРМ от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО АРМ соответствует уровню «С» по классификации МИ 3286-2010.

Технические характеристики

1 Метрологические характеристики измерительных каналов ИС приведены в таблице 2.

2 Параметры электрического питания:

- напряжение питания постоянного тока, В от 12 до 42;

- напряжение питания переменного тока, В 220 ± 22;

- частота, Гц 50 ± 1.

3 Параметры выходных сигналов с первичных измерительных преобразователей:

3.1 Непрерывные сигналы (по ГОСТ 26.011):

- электрический ток, мА от 4 до 20, от 0 до 5.

3.2 Сигналы с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования по ГОСТ 6651.

3.3 Сигналы с термопар с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585.

4 Параметры входных сигналов аналоговых модулей ввода/вывода ИВК

- Модуль 1756-IR61 (сигнал с ТС) от 4 до 4020 Ом;

- Модуль 1756-IT61 (сигнал с термопар с НСХ по ГОСТ Р 8.585) от 300 до 1820 °С;

- Модуль 1756-IF61 (электрический ток) от 0 до 21 мА.

5 Коммуникационные каналы и характеристики интерфейсов

5.1 Информационный обмен между измерительными и комплексными компонентами ИС осуществляется по контрольным проводам с медными жилами с ПВХ изоляцией КВВГ.

5.2 Информационный обмен между компонентами среднего и верхнего уровней ИС осуществляется по интерфейсам ControlNet (для связи ИВК с панелями оператора) и Ethernet (для связи ИВК с АРМ технолога).

6 Условия эксплуатации

6.1 Измерительных и связующих компонентов ИС (помещение датчиков №5, 6, 7, 8):

- температура окружающего воздуха, °С:

- расходомеры, преобразователи давления измерительные от минус 40 до 40;

- датчики температуры:

- погружаемая часть при измеряемой температуре,

- контактные головки от минус 40 до 40;

- относительная влажность при 25 °С, % от 40 до 80;

- атмосферное давление, кПа от 90 до 110.

6.2 Комплексных и вычислительных компонентов ИС (пульт управления, помещение микропроцессорной техники):

- температура окружающего воздуха, °С от 0 до 40;

- относительная влажность при 25 °С, % от 40 до 80;

- атмосферное давление, кПа от 90 до 110.

7 Сведения о надежности

7.1 Средний срок службы ИС, лет, не менее 8.

8 Система обеспечения единого времени ИС согласована со шкалой координированного времени государственного первичного эталона Российской Федерации UTC (SU) с погрешностью в пределах ±10 с.

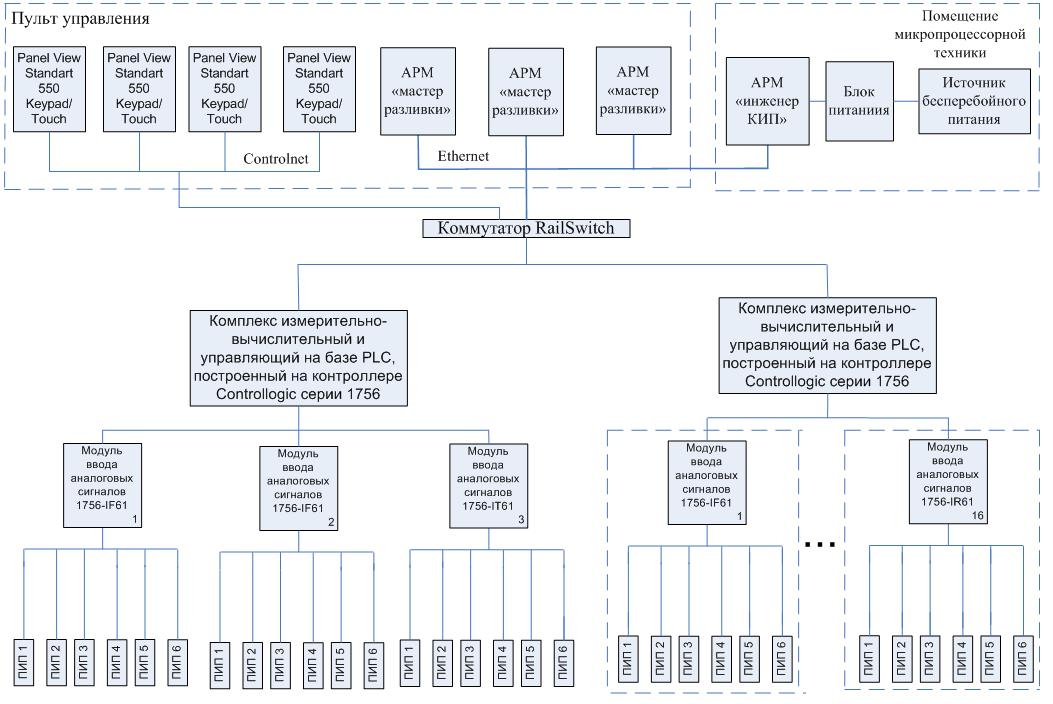

Рисунок 1 - Структурная схема ИС

Комплекс измерительновычислительный и управляющий на базе PLC, построенный на контроллере Controllogic серии 1756

аналоговых

Модуль ввода аналоговых сигналов 1756-IR61

сигналов 1756-IF61

ПИП - первичный измерительный преобразователь

Таблица 2

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины!, ед. измерений	Параметры нормального (тех-нологичес-кого) режима, ед. измерений	СИ, входящие в состав ИК ИС				Пределы! допускаемой основной погрешности ИК	Пределы! допускаемой погрешности ИК в рабочих условиях
				Наименование, тип СИ	№ в Гос. реестре СИ	Пределы! допускаемой основной погрешности компонента ИК	Пределы! допускаемой дополнительной погрешности компонента ИК
1	2	3	4	5	6	7	8	9	10
1	Температура воды до кристаллизатора ручей 5	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрышозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль аналогового ввода/вывода серии 1756-IR6I комплекса измерительно-вычислительного и управляющего на базе PLC на контроллерах ControlLogix серии 1756 (далее - Модуль 1756-IR6I ИВК)	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
2	Температура воды! после кристаллизатора ручей 5	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрышозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
3	Температура воды! до кристаллизатора ручей 6	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрышозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
4	Температура воды после кристаллизатора ручей 6	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрышозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
5	Температура воды! до кристаллизатора ручей 7	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрышозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
6	Температура воды после кристаллизатора ручей 7	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрышозащищенный ТСМ-Ех	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
7	Температура воды! до кристаллизатора ручей 8	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрышозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С

1	2	3	4	5	6	7	8	9	10
8	Температура воды после кристаллизатора ручей 8	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
9	Температура подшипника па-роотсоса №14, т.1	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
10	Температура подшипника па-роотсоса №14, т.2	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
11	Температура подшипника па-роотсоса №15, т.1	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
12	Температура подшипника па-роотсоса №15, т.2	от 0 до 100 °С	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ 0595	32458-06	△=±(0,25+ +0,0035\|t\|) °С	-	△=±(0,35+ +0,0035\|t\|) °С	△=±(0,4 + +0,0035\|t\|) °С
				Модуль 1756-IR6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,009 %/°С
13	Температура и активность растворенного кислорода в расплавленном металле	от 1300 до 1800 °С	от 1300 до 1800 °С	Прибор для измерения температуры жидких металлов и э.д.с. датчиков активности кислородных зондов Multi-Lab III TOX	29752-05	△= ±1 °С	А= ± 1°С	А= ± 1,5 °С	А= ± 2,6 °С
				Модуль 1756-IT6I ИВК	15652-04	Y=±0,1 %	Температурный коэффициент ±0,008 %/°С
14	Давление воды на 5 ручей 1 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( Р„„. ^ у = ±1 0,3 + 0,1-max ,% 1 Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
15	Давление воды на 5 ручей 2 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( Р„. „ ^ у = ±1 0,3 + 0,1-max ,% 1 Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
16	Давление воды на 5 ручей 3 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P ^ у = ±1 0,3 + 0,1-max ,% 1 Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %

1	2	3	4	5	6	7	8	9	10
17	Давление воды на 6 ручей 1 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P„„. ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
18	Давление воды на 6 ручей 2 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P„.. ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
19	Давление воды на 6 ручей 3 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
20	Давление воды на 7 ручей 1 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
21	Давление воды на 7 ручей 2 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
22	Давление воды на 7 ручей 3 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P„.. ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
23	Давление воды на 8 ручей 1 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P„.. ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
24	Давление воды на 8 ручей 2 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
25	Давление воды на 8 ручей 3 ЗВО	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-55-К-ДИ-515	18375-03	Y=±0,5 %	На каждые 10 °С ( P ^ у = ±1 0,3 + 0,1-max ,% I Pb )	Y = ±0,6 %	Y = ±4 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
26	Давление воды на охлаждение кристаллизатора 5 ручей	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,2 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %

1	2	3	4	5	6	7	8	9	10
27	Давление воды на охлаждение кристаллизатора 6 ручей	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P„„. ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,2 %
				Модуль 1756-IF6IИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
28	Давление воды на охлаждение кристаллизатора 7 ручей	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P„. „ ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,2 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
29	Давление воды на охлаждение кристаллизатора 8 ручей	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,2 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
30	Давление воды на ЗВО 5 ручей	от 0 до 1,6 МПа	от 0 до 1,6 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,0 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
31	Давление воды на ЗВО 6 ручей	от 0 до 1,6 МПа	от 0 до 1,6 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,0 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
32	Давление воды на ЗВО 7 ручей	от 0 до 1,6 МПа	от 0 до 1,6 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P„. „ ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,0 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
33	Давление воды на ЗВО 8 ручей	от 0 до 1,6 МПа	от 0 до 1,6 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P„. „ ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,0 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
34	Давление воздуха на ЗВО 5 ручей	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,2 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
35	Давление воздуха на ЗВО 6 ручей	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-100-ДИ-1151	22235-01	Y=±0,15 %	На каждые 10 °С ( P ^ у = ±1 0,05 + 0,04—max ,% I Pb )	Y = ±0,19 %	Y = ±1,2 %
				Модуль 1756-IF6I ИВК	15652-04	Y=±0,1 %	YрV=±0,54 %
36	Давление воздуха на ЗВО 7 ручей	от 0 до 1 МПа	от 0 до 1 МПа	Датчик давления Метран-100-ДИ-1151	22235-01 Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать. Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки. Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения. Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения. Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты. Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек. Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке. Ваш заказ можем доставить собственными ресурсами, при условии вашего нахождения в городе. Либо через 4 варианта доставки: Курьерская доставка. Курьерская доставка работает с 9:00 до 19:00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Самовывоз из магазина. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер. Сотрудничаем с постаматами. Срок хранения — 3 дня. Предоставляем почтовую доставку через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Назад к списку Услуги Испытания СИ Поверка СИ Калибровка СИ Поверка СИ Оформление Деклараций Разработка технической документации Испытания средств измерений Компания О компании Отзывы Реквизиты Документы Прайс лист Контакты Контакты 7(495) 150-17-80 7(495) 150-17-80 E-mail г. Москва, Шипиловский пр-д, д. 47, ПОМЕЩ. 13Н Адрес info@kalibrlab.ru Режим работы Пн. – Пт.: с 9:00 до 18:00 г. Москва, Шипиловский пр-д, д. 47, ПОМЕЩ. 13Н info@kalibrlab.ru © 2026 Данный сайт носит информационный характер и не является публичной офертой (ст. 435 ГК РФ). Перепечатка материалов с сайта разрешается с письменного согласия владельца сайта Политика конфиденциальности 0 Корзина Ваша корзина пуста Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину» Перейти в каталог Главная 0 Корзина Поиск Каталог Акции Контакты Услуги Отзывы FAQ Лицензии Блог Готовые конфигурации Устанавливайте готовые тематики или выбирайте конфигурации. Они помогут быстро запустить сайт. Продумано все — структура, расположение баннеров, вид списка, отображение карточки товара и текст. Точная настройка Управляйте настройками из публичной части. Выбирайте внешний вид элементов и разделов, включайте, отключайте и передвигайте блоки. Изменяйте дизайн сайта в 1 клик.
