Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения
|
Номер по Госреестру
|
94597-25 |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Актуальность информации
|
16.02.2025 |
Назначение
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.
Описание
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счётчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счётчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
1) Блок измерительных линий (БИЛ).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКН
Наименование и тип средства измерений | Место установки | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
Счетчики-расходомеры массовые Micro Motion мод. CMF400 | БИЛ | 45115-16 |
Датчики давления Метран-150 мод. Метран-150TG | БИЛ, БИК | 32854-13 |
Преобразователи измерительные Rosemount 644 | БИЛ, БИК | 56381-14 |
Термопреобразователи сопротивления Rosemount 0065 | БИЛ, БИК | 53211-13 |
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100 | БИК | 24604-12 |
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 | БИК | 57762-14 |
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) | СОИ | 43239-15 |
В состав СИКНС входят показывающие средства измерений давления и температуры нефти утверждённых типов.
СИКНС обеспечивает выполнение следующих функций:
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
- отбор объединённой пробы в соответствии с ГОСТ 2517-2012;
- поверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
- определение массы нефтегазоводяной смеси по СИКНС в целом;
- косвенные измерения массы нетто нефти по СИКНС в целом.
Место расположения СИКНС: Салымское месторождения, управления подготовки и перекачки нефти, цех подготовки и перекачки нефти №5. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа, МИ 3002-2006 и/или разработанной владельцем СИКНС инструкции. Заводской номер в виде цифрового обозначения нанесён методом лазерной гравировки на информационной табличке установленной на стене блок-бокса СИКНС. Нанесение знака поверки на СИКНС не предусмотрено. СИКНС присвоен заводской номер 17008.

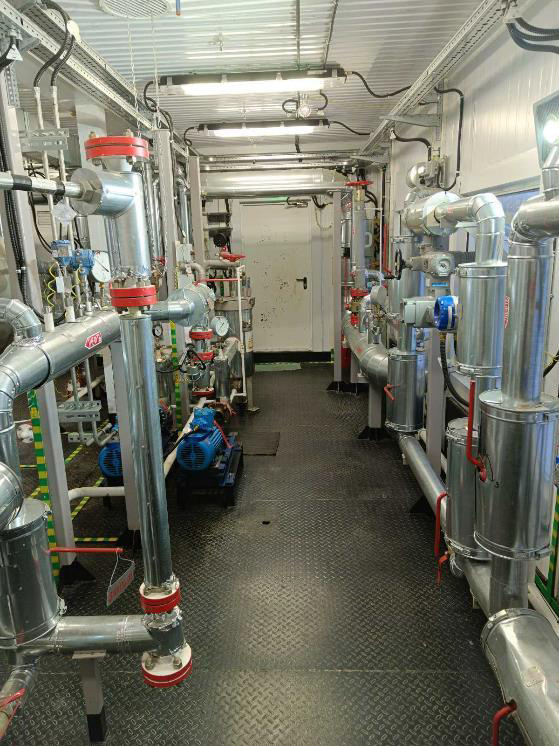

Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС
Программное обеспечение
Программное обеспечение (далее - ПО) СИКНС представлено встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и АРМ оператора «ПЕТРОЛСОФТ(С)».
Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные прог | раммного обеспечения | ||
Идентификационные данные (признаки) | ИВК ОКТОПУС-Л | АРМ оператора «ПЕТРОЛСОФТ(С)» | |
Идентификационное наименование ПО | Formula.o | SIKNS.dll | TPULibrary.dll |
Номер версии ПО | 6.15 | 1.0.0.0 | 1.0.0.0 |
Цифровой идентификатор ПО | 5ED0C426 | 081AC2158C73492A D0925DB1035A0E71 | 1B1B93573F8C9188 CF3AAFAA779395B 8 |
Алгоритм вычисления цифрового идентификатора | CRC32 | MD5 | MD5 |
Технические характеристики
Таблица 3 - Метрологические характеристики_____
Наименование характеристики | Значение |
Диапазон измерений массового расхода, т/ч | от 49,9 до 400,0 |
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси | ±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объёмной доли воды в измеряемой среде, %: - при определении массовой доли воды в лаборатории: от 0 до 5 включ. св. 5 до 15 включ. св. 15 до 20 включ. | ±1,0 ±(0,15 ф*+0,25) ±(0,075 ф*+1,375) |
- при использовании влагомера сырой нефти: св. 7 до 15 включ. св. 15 до 35 включ. св. 35 до 55 включ. св. 55 до 65 включ. св. 65 до 70 включ. св. 70 до 90 включ | ±(0,15 ф*+0,25) ±(0,075 ф*+1,375) ±(0,15 ф*-1,25) ±(0,3 ф*-9,5) ±10 ±20 |
* - где ф - значение объемной доли воды в измеряемой среде, %. | |
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Количество измерительных линий | 2 (1 рабочая, 1 контрольная-резервная) |
Характеристики измеряемой среды: - температура, °С - давление в измерительной линии, МПа - плотность обезвоженной дегазированной нефти при температуре 20 °С, кг/м3 - плотность пластовой воды при температуре 20 °С, кг/м3 - объёмная доля воды в нефтегазоводяной смеси, %, не более - плотность газа, приведённая к стандартным условиям, кг/м3 - объемная доля растворенного газа в нефтегазоводяной смеси, м3/м3, не более - массовая доля механических примесей в обезвоженной дегазированной нефти, %, не более - массовая концентрация хлористых солей в обезвоженной дегазированной нефти, мг/дм3, не более | от +20 до +60 от 1,2 до 4,5 от 888,5 до 950,0 от 1001 до 1005 90 от 0,8 до 1,0 20 0,5 500 |
Режим работы | непрерывный |
Условия эксплуатации: Температура окружающего воздуха, °С - для первичных преобразователей - СОИ (ИВК и АРМ оператора) | от +5 до +35 от +18 до +25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество, экз./шт. |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения | _ | 1 экз. |
Инструкция по эксплуатации | _ | 1 экз. |
Сведения о методах измерений
приведены в документе ВЯ-1790/2023 Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) на ДНС Западно-Салымского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1790/01.00248-2014/2023 от 07.12.2023.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
