Система автоматизированная информационно-измерительная стенда № 5 ОП "Управленческий" АИИС 5У
|
Номер по Госреестру
|
83644-21 |
|
Модель
|
РОССИЯ |
|
Страна-производитель
|
1 |
|
Срок свидетельства (Или заводской номер)
|
АИИС 5У |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
4 |
|
Найдено поверителей
|
3 |
|
Успешных поверок (СИ пригодно)
|
4(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Система автоматизированная информационно-измерительная стенда № 5 ОП
«Управленческий» АИИС 5У (далее по тексту - Система, АИИС) предназначена для измерений параметров технологических процессов стендовых испытаний газотурбинных двигателей (далее - объект испытания, ГТД): сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре); температур газообразных и жидких сред; абсолютного, избыточного и разности давлений газообразных и жидких сред; силы от тяги двигателя; частоты переменного тока, соответствующей частоте вращения роторов; частоты переменного тока генератора; относительной влажности воздуха в боксе; массового расхода топлива; объемного расхода жидкостей; напряжения переменного тока генератора; силы переменного тока генератора; относительного напряжения тензодатчиков; напряжений постоянного и переменного тока, соответствующего вибрациям и пульсациям давления; заряда пьезоэлектрических датчиков и напряжения переменного тока, соответствующего заряду пьезоэлектрических датчиков; а также для отображения и документирования результатов измерений и расчетных величин при испытаниях на стенде № 5 ОП «Управленческий» ПАО «ОДК-Кузнецов», г. Самара.
Описание
Принцип действия АИИС при измерении физических величин основан на преобразовании измеряемых физических величин первичными измерительными преобразователями (ПП) в электрические сигналы, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в измерительные модули для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники.
Конструктивно АИИС включает в себя следующие основные компоненты:
- Стативы датчиков давления DMP (БЛИЖ.408310.002.102, БЛИЖ.408310.002.103,
БЛИЖ.408310.002.104);
- Статив датчиков давления РМК (БЛИЖ.408310.002.106);
- Рама для MIC-140 (БЛИЖ.404290.726.002);
- Рамы для MIC-170 (БЛИЖ.404290.726.002, БЛИЖ.404290.726.002-01);
- Блоки коммутационные МВР-24Е (БЛИЖ.408320.135.016);
- Шкаф БП МВР с блоками питания (БЛИЖ.408310.002.105);
- Щит распределительный питания (БЛИЖ.408320.136.175);
- Кросс-панель (БЛИЖ.408320.136.174);
- Шкафы кроссовые тензо (БЛИЖ.408320.151.097);
- Шкаф кроссовый АИИС (БЛИЖ.423819.004.008);
- Шкаф кроссовый преобразователей С3Гн (БЛИЖ.423819.004.013);
- Стойка приборная ММП (БЛИЖ.423819.006.012);
- Стойка приборная №1 (БЛИЖ.423819.006.014);
- Стойка приборная №2 (БЛИЖ.423819.006.015);
- Стойка приборная БМП (БЛИЖ.423819.006.750);
- Автоматизированные рабочие места (БЛИЖ.401350.012.046 - (Статика №1 - №4),
БЛИЖ.401350.012.047 - (Динамика №1, №2));
- Станция сбора данных (БЛИЖ.401350.012.048);
- Комплекты ПП и соединительных кабелей.
Функционально АИИС включает в себя измерительные каналы (ИК) разделенные на две группы:
Первая группа - ИК физических величин, состоящие из ПП, преобразующие измеряемые физические величины в электрические сигналы и вторичной аппаратуры для последующего измерения этих электрических сигналов и пересчета их в значения физических величин. К ней относятся:
- ИК температур газообразных и жидких сред;
- ИК абсолютного, избыточного и разности давлений газообразных и жидких сред;
- ИК силы от тяги двигателя;
- ИК относительной влажности воздуха в боксе;
- ИК массового расхода топлива;
- ИК объемного расхода жидкостей;
- ИК напряжения переменного тока генератора;
- ИК силы переменного тока генератора;
- ИК частоты переменного тока генератора.
Вторая группа - ИК физических величин, состоящие только из вторичной аппаратуры измерений электрических параметров, соответствующих значениям физических параметров, рассчитываемых по известным градуировочным характеристикам ПП, не входящих в состав АИИС. К этим ИК относятся:
- ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих
температуре);
- ИК частоты переменного тока, соответствующей частоте вращения роторов;
- ИК относительного напряжения тензодатчиков;
- ИК напряжений постоянного и переменного тока, соответствующего вибрациям и
пульсациям давления;
- ИК заряда пьезоэлектрических датчиков.
ИК температур газообразных и жидких сред.
Принцип действия ИК на базе термопреобразователей сопротивления ТП-9201 (рег. № 48114-11) и ТС, серии 1288 (рег. № 18131-09) основан на измерении и преобразовании температуры в электрический сигнал (сопротивление постоянному току), пропорциональный измеряемой температуре, который поступает на вход модуля MR-227R3 комплекса измерительного магистрально-модульного MIC-236 (рег. № 46517-11) и далее преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники АРМ. ИК температуры воздуха в боксе реализован с помощью измерителя влажности и температуры ИВТМ-7 (рег. № 15500-12), выходной цифровой сигнал которого передается для регистрации и отображения средствами вычислительной техники АРМ.
ИК абсолютного, избыточного и разности давлений газообразных и жидких сред.
Принцип действия ИК основан на функциональной зависимости выходного сигнала (цифрового - для измерителей давления многоканальных MIC-170 (рег. № 70294-18) и барометра рабочего сетевого БРС-1М (рег. № 16006-97) или напряжения постоянного тока в диапазоне от 0 до 10 В - для преобразователей давления измерительных DMP (рег. № 75925-19) и преобразователей измерительных давления ЗОНД-20 (рег. № 66467-17)), возникающего от воздействия измеряемого давления (разрежения) жидкостей или газов на чувствительный элемент ПП. Аналоговые выходные сигналы ПП поступают на измерительные модули MR-114 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код и передаются для регистрации и отображения средствами вычислительной техники АРМ. Цифровые выходные сигналы также передаются для регистрации и отображения на средства вычислительной техники АРМ.
ИК силы от тяги двигателя.
ИК силы от тяги обеспечивает измерение силы от тяги работающего двигателя как на установившихся, так и на переходных режимах работы. При работе двигателя, закреплённого на динамометрический платформе (ДМП), усилие от работы двигателя передаётся на ДМП, установленной на специальных гибких пластинах. Такая подвеска даёт возможность ДМП перемещаться в горизонтальном направлении. Перемещение ДМП воздействует на датчик силоизмерительный тензорезисторный U10M серии U (рег. № 41034-09). Выходной сигнал датчика, пропорциональный силе от тяги, поступает на модуль MR-212 комплекса измерительного магистрально-модульного MIC-224 (рег. № 46517-11), оцифровывается и далее передается в компьютер верхнего уровня системы, где с помощью известной градуировочной зависимости вычисляется сила от тяги двигателя для регистрации и отображения средствами вычислительной техники АРМ.
ИК относительной влажности воздуха в боксе.
ИК реализован с помощью измерителя влажности и температуры ИВТМ-7 (рег. № 1550012). Принцип измерения влажности, которого основан на зависимости диэлектрической проницаемости чувствительного элемента от влажности окружающего воздуха. Выходной цифровой сигнал измерителя передается для регистрации и отображения средствами вычислительной техники АРМ.
ИК массового расхода топлива.
Принцип действия ИК массового расхода основан на использовании в ПП сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных массовому расходу. Частотный выходной сигнал ПП массового расхода - Rotamass (рег. № 75394-19) поступает на измерительный модуль MR-451 комплекса измерительного магистрально-модульного MIC-224, где преобразуются в цифровой код и передаются для регистрации и отображения средствами вычислительной техники АРМ.
ИК объемного расхода жидкостей.
Принцип действия ИК объемного расхода основан на функциональной зависимости частоты переменного тока на выходе турбинного преобразователя расхода ТПР (рег. № 832604) от частоты вращения его винтовой гидрометрической турбинки, которая в свою очередь зависит от объёмного расхода жидкости, протекающей через рабочее сечение преобразователя. Сигналы частоты переменного тока с ПП поступают на нормализаторы сигнала МЕ-402 с последующим измерением частоты модулями MR-452 комплекса измерительного магистрально-модульного MIC-236 и MIC-224, где преобразуются в цифровой код. Полученные значения измеренных объемных расходов поступают на средства отображения и регистрации АРМ.
ИК напряжения переменного тока генератора.
Принцип действия ИК напряжения переменного тока генератора основан на измерении выходного напряжения с помощью датчиков напряжения CV3 (рег. № 57088-14), пропорциональный измеряемому напряжению выходной сигнал с которых поступает на измерительный модуль MR-114 комплекса измерительного магистрально-модульного MIC-236, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники АРМ.
ИК силы переменного тока генератора.
Принцип действия ИК силы переменного тока основан на преобразовании ПП типа ПИТ (рег. № 74910-19) значений силы тока в цепях каждой фазы генератора в ток соответствующего измерительного канала. ПП представляет из себя токовый трансформатор, выходной сигнал с которого, пропорциональный силе измеряемого тока, поступает на измерительный модуль М R114 комплекса измерительного магистрально-модульного MIC-236, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники АРМ.
ИК частоты переменного тока генератора.
ИК реализован следующим образом: выходное напряжение генератора, преобразованное с помощью датчиков напряжения серии CV3, поступает на нормализатор сигнала МЕ-402 с последующим измерением частоты модулем Mr-452 комплекса измерительного магистральномодульного MIC-236, где частота преобразуется в цифровой код. Полученные значения частоты поступают на средства отображения и регистрации АРМ.
ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре).
ИК реализован на базе комплексов измерительных магистрально-модульных MIC-140, где ТЭДС термопар, соответствующих температуре, преобразуется в цифровой код. Полученные значения поступают на средства отображения и регистрации АРМ.
ИК частоты переменного тока, соответствующей частоте вращения роторов.
ИК реализован на базе нормализатора сигнала МЕ-402 и модуля MR-452 комплекса измерительного магистрально-модульного MIC-236, где частота преобразуется в цифровой код. Полученные значения поступают на средства отображения и регистрации АРМ.
ИК относительного напряжения тензодатчиков.
ИК реализован на базе модуля МХ-340 комплекса измерительного магистральномодульного MIC-553, где измеренное относительное напряжение преобразуются в цифровой код и передается для регистрации и отображения средствами вычислительной техники АРМ.
ИК напряжений постоянного и переменного тока, соответствующего вибрациям и пульсациям давления.
ИК реализован на базе модуля МХ-228 комплекса измерительного магистральномодульного MIC-553, где измеренные значения напряжения постоянного и переменного тока преобразуются в цифровой код и передаются для регистрации и отображения средствами вычислительной техники АРМ.
ИК заряда пьезоэлектрических датчиков.
ИК реализован на базе модуля МХ-240 комплекса измерительного магистральномодульного MIC-553, где измеренные значения электрического заряда преобразуются в цифровой код и передаются для регистрации и отображения средствами вычислительной техники АРМ.
Синхронизация регистрации данных в системе реализована с помощью канала формирователя импульсов на базе модуля МЕ-020В8-1. МЕ-020В8-1, включённый в режим «Ведущий», формирует синхросигналы СЕВ и 10 МГц и выдаёт их как на второй модуль МЕ-020В8-1, включённый в режим «Ведомый», так и на три измерительных комплекса MIC-553 подсистемы БМП. Второй модуль МЕ-020В8-1 выдаёт синхросигналы СЕВ на измерительные комплексы MIC-236, MIC-224, MIC-710 и блоки питания, коммутации и синхронизации MBP-24E подсистемы ММП.
По виду климатического исполнения система относится к аппаратуре УХЛ4. Условия хранения оборудования должны соответствовать условиям 1 (отапливаемое помещение в любых макроклиматических районах) по ГОСТ 15150-69. Значения относительной влажности при хранении должны быть не более 80% и не менее 40%, значения температуры - от + 5 °С до + 40 °С.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- запиранием ключом замков на дверях элементов системы (стоек приборных,
шкафов кроссовых и т.д.);
- пломбирующими наклейками на панелях, открывающих доступ к элементам
электрической схемы устройств.
Общий вид основных составных частей системы представлен на рисунках № 1 - 12.
Рисунок 4 - Комплекс MIC-170
Рисунок 3 - Комплекс MIC-140

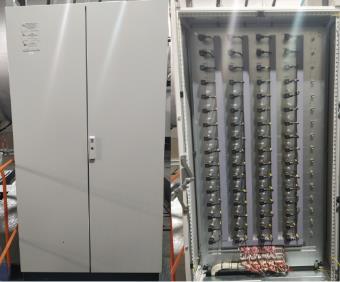

Рисунок 1 - Статив датчиков давления Рисунок 2 - Блок коммутационный МВР-24Е
Рисунок 5 - Рамы для MIC-140 и MIC-170
Рисунок 6 - Шкаф БП МВР с блоками питания
Рисунок 7 - Шкаф кроссовый АИИС
Рисунок 8 - Щит распределительный питания
Рисунок 9 - Стойки приборные
Рисунок 10 - Шкаф кроссовый тензо
Рисунок 11 - Шкаф кроссовый преобразователей
С3Гн
Рисунок 12 - Автоматизированные рабочие ме-
ста
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система MS Windows 10 «Professional» (64-разрядная).
Функциональное программное обеспечение представлено программой управления комплексом ПО «СИАМ».
Метрологически значимой частью ПО «СИАМ» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | scales.dll |
Номер версии (идентификационный номер) ПО | 1.0.0.8 |
Цифровой идентификатор ПО | 24CBC163 |
Алгоритм вычисления идентификатора ПО | CRC32 |
Технические характеристики
Основные метрологические характеристики (МХ) АИИС приведены в таблице 2.
Таблица 2 - Основные МХ АИИС
Физические параметры (обозначение) | Измеряемые величины | Значение входного сигнала | Пределы допускаемой погрешности | Кол-во ка- |
1 | 2 | 3 | 4 | 5 |
ИК температур газообразных и жидких сред | ||||
Температура воздуха в боксе (Параметр: t.бокс) | Температура | от минус 45 до 60 °С | Д: ±0,5 °С | 1 |
Температура воздуха при отборе на нормальные и аварийные нужды ЛА (Параметр: кг.нужды ЛА) | от 400 до 770К (от 126 до 500°С) | Д: ±4 K | 1 | |
Температура воздуха на входе ВЗУ (Параметры: t.K.1 - t.ii.13) | от 223 до 323 К (от -50 до +50 °С) | 6: ±0,3 % от ИЗ | 13 | |
Температура топлива на входе в изделие (Параметр: кт.вх) | от -50 до +50 °С | Y: ±1,0 % от ВП | 1 | |
Температура масла на входе в изделие (Параметр: 1м.вх) | от -50 до +250 °С | Y: ±1,0 % от ВП | 1 | |
Температура масла на выходе из изделия (Параметр: t.м.вых) | от -50 до +250 °С | Y: ±1,0 % от ВП | 1 | |
Температура масла в ОТ (опоры турбины) (Параметр: 1м.ОТ) | от -50 до +250 °С | Y: ±1,0 % от ВП | 1 | |
Температура г/ж в баке НП-177-1, температура г/ж в баке НП-177-2 (Параметры: 1гж.нп177.1; Гг71<.нп177.2) | от -50 до +120 °С | Y: ±1,0 % от ВП | 2 | |
Температура г/ж на входе НП-177-1, температура г/ж на входе НП-177-2 (Параметры: Г1ж\в\.нп177.1; Г1ж\в\.нп177.2) | от -50 до +120 °С | Y: ±1,0 % от ВП | 2 | |
Температура г/ж на выходе НП-177-1, температура г/ж на выходе НП-177-2 (Параметры: ^ж.вых.нп177.1; ^ж.вых.нп177.2) | от -50 до +120 °С | Y: ±1,0 % от ВП | 2 | |
Температура г/ж на выходе т/о НП-177-1, температура г/ж на выходе т/о НП-177-2 (Параметры: ^ж.то.нп177.1; ^ж.то.нп177.2) | от -50 до +120 °С | Y: ±1,0 % от ВП | 2 | |
ИК абсолютного, избыточного и разности давлений газообразных и жидких сред | ||||
Абсолютное давление газообразных сред (Параметры: dP.5.1 - dP.5.112) | Давление абсолютное | от 66,8 до 135,8 кПа | 6: ±0,3 % от ИЗ | 112 |
Избыточное давление газообразных сред (Параметры: dP.30.1 -dP.30.112) | Давление избыточное | от 0 до 137 кПа | Y: ±0,3 % от ВП | 112 |
от 137 до 207 кПа | 6: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред (Параметры: dP.100.1 -dP.100.208) | от 0 до 343 кПа | Y: ±0,3 % от ВП | 208 | |
от 343 до 690 кПа | 6: ±0,3 % от ИЗ | |||
Избыточное давление жидкости (Параметр: Р.6ж) | от 0 до 588,4 кПа (от 0 до 6 кгс/см2) | Y: ±1,0 % от ВП | 1 | |
Избыточное давление жидкости (Параметры: Р.4ж.1 - Р.4ж.4) | от 0 до 392,3 кПа (от 0 до 4 кгс/см2) | Y: ±1,0 % от ВП | 4 | |
Избыточное давление жидкости (Параметр: Р.2.5ж) | от 0 до 245,2 кПа (от 0 до 2,5 кгс/см2) | Y: ±1,0 % от ВП | 1 | |
Абсолютное давление жидкости (Параметры: Р.2.5ж.абс 1; Р.2.5ж.абс 2) | Давление абсолютное | от 0 до 245,2 кПа (от 0 до 2,5 кгс/см2) | Y: ±1,0 % от ВП | 2 |
Перепад между статическим давлением в мерном сечении и в контрольным сечении (Параметры: дР.мс.1 - dP^^8) | Разность давлений | от 0 до 1961 Па (от 0 до 0,02 кгс/см2) | Д: ±20 Па | 8 |
Полное давление-разряжение на входе в РМК (Параметры: Р.полн 1 - Р.полн 4) | от -3927 до 0 Па (от -0,04 до 0 кгс/см2) | Д: ±50 Па | 4 | |
Избыточное давление газообразных сред (Параметры: Р.1.6г.1 -Р.1.6г.17) | Давление избыточное | от 0 до 78,4 кПа (от 0 до 0,8 кгс/см2) | Y: ±0,3 % от ВП | 17 |
от 78,4 до 156,9 кПа (от 0,8 до 1,6 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред (Параметры: Р.4г.1; Р.4г.2) | от 0 до 196,1 кПа (от 0 до 2 кгс/см2) | Y: ±0,3 % от ВП | 2 | |
от 196,1 до 392,3 кПа (от 2 до 4 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред (Параметры: Р.6г.1; Р.6г.2) | от 0 до 294,1 кПа (от 0 до 3 кгс/см2) | Y: ±0,3 % от ВП | 2 | |
от 294,1 до 588,4 кПа (от 3 до 6 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред (Параметры: Р.10г.1 - Р.10г.30) | от 0 до 490,3 кПа (от 0 до 5 кгс/см2) | Y: ±0,3 % от ВП | 30 | |
от 490,3 до 980,7 кПа (от 5 до 10 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред (Параметры: Р.16г.1 - Р.16г.24) | от 0 до 784,5 кПа (от 0 до 8 кгс/см2) | Y: ±0,3 % от ВП | 24 | |
от 784,5 до 1569,1 кПа (от 8 до 16 кгс/см2) | 6: ±0,3 % от ИЗ |
Избыточное давление газообразных сред (Параметры: Р.25г.1 - Р.25г.26) | Давление избыточное | от 0 до 1225,8 кПа (от 0 до 12,5 кгс/см2) | Y: ±0,3 % от ВП | 26 |
от 1225,8 до 2451,7 кПа (от 12,5 до 25 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред (Параметры: Р.40г.1 - Р.40г.26) | от 0 до 1961,3 кПа (от 0 до 20 кгс/см2) | Y: ±0,3 % от ВП | 26 | |
от 1961,3 до 3922,7 кПа (от 20 до 40 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Абсолютное давление газообразных сред (Параметр: Р.2.5г.абс) | Давление абсолютное | от 0 до 127,4 кПа (от 0 до 1,3 кгс/см2) | Y: ±0,3 % от ВП | 1 |
от 127,4 до 245,2 кПа (от 1,3 до 2,5 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Давление воздуха наддува бака НП-177-1, давление воздуха наддува бака НП-177-2 (Параметры: Р.в.гб.нп177.1; Р.в.гб.нп177.2) | Давление избыточное | от 0 до 640 кПа (от 0 до 6,53 кгс/см2) | Y: ±1 % от ВП | 2 |
Давление г/ж на входе НП-177-1, давление г/ж на входе НП-177-2 (Параметры: Р.гж.вх.нп177.1; Р.гж.вх.нп177.2) | от 0 до 600 кПа (от 0 до 6,12 кгс/см2) | Y: ±1 % от ВП | 2 | |
Давление г/ж на выходе НП-177-1, давление г/ж на выходе НП-177-2 (Параметры: Р.гж.вых.нп177.1; Р.гж.вых.нп177.2) | от 0 до 35 МПа (от 0 до 356,9 кгс/см2) | Y: ±1 % от ВП | 2 | |
Давление воздуха при отборе на нормальные и аварийные нужды (Параметр: Р.г.нужды ЛА) | от 0 до 784,5 кПа (от 0 до 8 кгс/см2) | Y: ±0,3 % от ВП | 1 | |
от 784,5 до 1569,1 кПа (от 8 до 16 кгс/см2) | 6: ±0,3 % от ИЗ | |||
Атмосферное давление (Параметр: Р.атм) | Давление абсолютное | от 60 до 110 кПа (от 450 до 825 мм рт.ст.) | А: ±67 Па | 1 |
ИК силы от тяги двигателя | ||||
Сила от тяги двигателя (Параметр: R) | Сила от тяги | от 0 до 122,6 кН (от 0 до 12500 кгс) | Y: ±0,3 % от ВП | 1 |
от 122,6 до 245,2 кН (от 12500 до 25000 кгс) | 6: ±0,3 % от ИЗ | |||
ИК относительной влажности воздуха в боксе | ||||
Относительная влажность воздуха в боксе (Параметр: п.бокс) | Относительная влажность | от 0 до 99 % | Д: ±2 % | 1 |
Ж массового расхода топлива | ||||
Массовый расход топлива (Параметр: G.топл) | Расход массовый | от 200 до 400 кг/ч | 6: ±0,5 % от ИЗ | 1 |
от 400 включительно до 20000 кг/ч | 6: ±0,3 % от ИЗ | 1 | ||
И | К объемного расхода жидкостей | |||
Прокачка масла через опору турбины (Параметр: Q.m.OT) | Расход объемный | от 0,12 до 0,6 л/с (от 7,2 до 36 л/мин) | 6: ±1 % от ИЗ | 1 |
Прокачка масла через двигатель (Параметр: Q.m) | от 0,4 до 4 л/с (от 24 до 240 л/мин) | 6: ±1 % от ИЗ | 1 | |
Прокачка НП-177-1 минимальная, прокачка НП-177-2 минимальная (Параметры: Q.гж.min.нп177.1; Q.гж.min.нп177.2) | от 0,12 до 0,6 л/с (от 7,2 до 36 л/мин) | 6: ±1 % от ИЗ | 2 | |
Прокачка НП-177-1, прокачка НП-177-2 (Параметры: Q.гж.нп177.1; Q.гж.нп177.2) | от 0,6 до 6,0 л/с (от 36 до 360 л/мин) | 6: ±1 % от ИЗ | 2 | |
ИК нап] | ряжения переменного тока генератора | |||
Напряжение генератора переменного тока №1 фаза 1, фаза 2, фаза 3 (Параметры: U.rr120.1.f1 - U.rr120.1.f3) | Напряжение переменного тока | от -200 до +200 В | Y: ±2 % от ВП | 3 |
Напряжение генератора переменного тока №2 фаза 1, фаза 2, фаза 3 (Параметры: и.гт120.2.П - U.rr120.2.f3) | от -200 до +200 В | Y: ±2 % от ВП | 3 | |
Напряжение генератора переменного тока №3 фаза 1, фаза 2, фаза 3 (Параметры: и.гт120.3.П - U.rr120.3.f3) | от -200 до +200 В | у: ±2 % от ВП | 3 | |
ИК силы переменного тока генератора | ||||
Сила тока генератора переменного тока №1 фаза 1, фаза 2, фаза 3 (Параметры: Lrr120.1.f1 - Ггт120.1.Й) | Сила переменного тока | от 0 до 750 А | Y: ±2 % от ВП | 3 |
Сила тока генератора переменного тока №2 фаза 1, фаза 2, фаза 3 (Параметры: Ггт120.2.£1 - Ггт120.2.Й) | от 0 до 750 А | Y: ±2 % от ВП | 3 | |
Сила тока генератора переменного тока №3 фаза 1, фаза 2, фаза 3 (Параметры: Ггт120.3.£1 - Ггт120.3.Й) | от 0 до 750 А | Y: ±2 % от ВП | 3 | |
ИК частоты переменного тока генератора | ||||
Частота напряжения генератора переменного тока №1, №2, №3 (Параметры: £гт120.1 -f.rr120.3 | Частота переменного тока | от 1 до 10000 Гц | Y: ±0,5 % от ИЗ | 3 |
ИК сигналов от датчиков температуры (ТЭД | С термопар, соответствующих температуре) | |||
Напряжение постоянного тока, соответствующее значениям температуры в диапазоне преобразований ПП термоэлектрического типа: ТХА (К), TXK(L), ТМК(Т), ТПР(В) (Параметры: t.XR.1 - t. ХК.767) | ТЭДС термопар, соответствующая температуре | от -3,005 до +66,466 мВ | Y: ±0,05 % | 767 |
ИК частоты переменного тока, соответствующей частоте вращения роторов | ||||
Частота переменного тока, соответствующая значениям частоты вращения роторов (НД, СД и ВД) (Параметры: п.нд; п.сд; п.вд) | Частота переменного тока | от 1 до 10000 Гц | 6: ±0,1 % от ИЗ | 3 |
ИК относительного напряжения тензодатчиков | ||||
Относительное напряжение Ц и % моста тензодатчиков до 96 кГц (Параметры: dU.tenzo.1 - dU.tenzo.112 | Относительное напряжение | ±2 мВ/В | Y: ±1 % от ДИ | 112 |
Относительное напряжение Ц моста и полного моста тензодатчиков до 96 кГц (Параметры: dU.tenzo.113 -du.tenzo.128 | ±20 мВ/В | Y: ±1 % от ДИ | 16 | |
ИК напряжений постоянного и переменного тока, соответствующего вибрациям и пульсациям давления | ||||
Постоянное и переменное напряжение до 45 кГц (Параметры: U.d.1 - U.d.26; U.ks) | Напряжение постоянного и переменного тока | от -10 до +10 В | у: ±0,5 % от ДИ | 27 |
Напряжение переменного тока, соответствующее пульсациям давления (Параметры: U.ps.1 - U.ps.5) | от -11 до +11 В | у: ±0,5 % от ДИ | 5 | |
ИК заряда пьезоэлектрических датчиков | ||||
Заряд пьезоэлектрических датчиков до 96 кГц (Параметры: q.d.1 - q.d.12) | Заряд | ±1000 пКл | Y: ±2 % от ДИ | 12 |
Напряжение переменного тока, соответствующее заряду пьезоэлектрических датчиков (Параметры: q.d.13 - q.d.24) | Напряжение переменного тока | от -10 до +10 В | Y: ±0,5 % от ДИ | 12 |
Канал генератора импульсов синхронизации | ||||
Канал формирователя импульсов синхронизации (частота переменного тока) (Параметр: T.1) | Частота переменного тока | 10 МГц | 6: ±1-10-6 | 1 |
Примечания:
1 ВП - верхний предел измерения;
2 ИЗ - измеряемое значение;
3 ДИ - диапазон измерения;
Y - приведенная погрешность, %;
6 - относительная погрешность, %;
Д - абсолютная погрешность в единицах измеряемой величины.
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В - частота переменного тока, Гц | 230+23 50+1,0 |
Потребляемая мощность, ВА, не более | 16000 |
Габаритные размеры основных составных частей средства измерений, мм, (высотахширинахглу-бина), не более: | |
- Стойка приборная ММП - Стойка приборная БМП - Стойка приборная №1 - Стойка приборная №2 - Шкаф кроссовый АИИС - Автоматизированные рабочие места АИИС (7 шт) - Автоматизированное рабочее место «Сервер» - Статив датчиков давления (2 шт) | 2000x600x800 2000x600x800 2000x600x800 2000x600x800 2000x1200x400 1600x800x600(каждое) 1600x800x600 1200x1000x400 (каждый) |
- Статив датчиков давления - Статив датчиков давления РМК - Комплекс измерений температур MIC-140 (8 шт) - Комплекс измерений давлений MIC-170 (27 шт) - Комплект ПП - Комплект кабелей | 600x300x155 600x760x350 390x300x98 (каждый) 120x242x90 (каждый) 600x800x800 1500x1200x1200. |
Масса составных частей, кг, не более: | |
- Стойка приборная ММП | 230 |
- Стойка приборная БМП | 280 |
- Стойка приборная №1 | 240 |
- Стойка приборная №2 | 180 |
- Шкаф кроссовый АИИС | 170 |
- Автоматизированное рабочее место | 1 Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
Ваш заказ можем доставить собственными ресурсами, при условии вашего нахождения в городе. Либо через 4 варианта доставки:
0
Ваша корзина пустаИсправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
Готовые конфигурации
Устанавливайте готовые тематики или выбирайте конфигурации. Они помогут быстро запустить сайт. Продумано все — структура, расположение баннеров, вид списка, отображение карточки товара и текст.
Точная настройка
Управляйте настройками из публичной части. Выбирайте внешний вид элементов и разделов, включайте, отключайте и передвигайте блоки. Изменяйте дизайн сайта в 1 клик.
|
