Программно-аппаратные комплексы измерения интервалов времени и координат с фото и видеофиксацией Дозор-М
|
Номер по Госреестру
|
59920-15 |
|
Модель
|
Дозор-М |
|
Срок свидетельства (Или заводской номер)
|
13.02.2020 |
|
Межповерочный интервал / Периодичность поверки
|
2 года |
|
Зарегистрировано поверок
|
262 |
|
Найдено поверителей
|
13 |
|
Успешных поверок (СИ пригодно)
|
257(98%) |
|
Неуспешных поверок (СИ непригодно)
|
5(2%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Программно-аппаратные комплексы измерения интервалов времени с фото и видеофиксацией «Дозор-М» (далее комплексы) предназначены для измерений значений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.
Описание
Принцип действия комплексов основан на автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, записи текущего момента времени (интервала времени) в сохраняемые фото-видеокадры, получаемые комплексом.
Функционально комплексы состоят из автономного промышленного компьютера с установленным устройством оцифровки видеосигнала, приемника ГЛОНАСС/GPS и программного обеспечения (ПО) «Дозор-М», защищенного электронным ключом, сенсорного монитора, камеры распознавания и обзора, лотка видеорегистратора с кронштейном для установки комплекса в автомобиле.
Комплексы обеспечивают фиксацию интервалов времени и изображения транспортных средств (ТС) при нахождении их в зоне контроля, расчет координат комплекса, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости комплекса, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработки на удаленный сервер обработки нарушений правил дорожного движения.
Комплексы выпускаются в двух вариантах исполнения «Дозор-М»-00 и «Дозор-М»-01. Отличие исполнений заключается в том, что в варианте исполнения «Дозор-М»-00 блок с вычислительной подсистемой и блок видеорегистрации конструктивно совмещены, а в варианте исполнения «Дозор-М»-01 конструктивно выделены.
Внешний вид различных исполнений комплексов приведен на рисунках 1, 2:

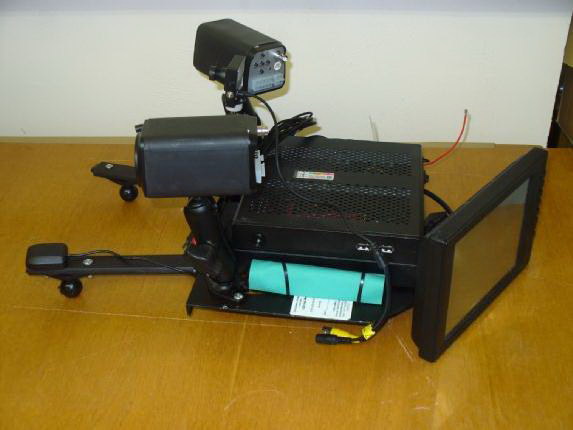

Рисунок 1 - Внешний вид комплекса «Дозор-М», исполнение - «Дозор-М»-00
Рисунок 2 - Внешний вид комплекса «Дозор-М», исполнение - «Дозор-М»-01
Рисунок 3 - Место пломбирования комплекса «Дозор-М», исполнение - «Дозор-М»-00
Рисунок 4 - Место пломбирования комплекса «Дозор-М», исполнение - «Дозор-М»-01
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.
В функции, выполняемые встроенным в комплекс программным обеспечением (ПО), входит:
а) предварительная настройка модулей фотофиксации перед работой;
б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ± 5 с/сутки при отсутствии сигналов от опорного источника;
в) определение положения зон действия запрещающих знаков 3.27-3.30 с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS в составе комплекса, загружая GPS треки в формате kml, при этом каждое зафиксированное нарушение должно иметь однозначную привязку к зоне действия знака по географическим координатам;
г) правильное (достоверное) распознавание ГРЗ ТС.
д) первичную обработку полученного фотоматериала со следующими характеристиками:
- формат обрабатываемого файла изображения- TIF, BMP или JPG с компрессией со 100% качеством (без потерь); размер кадра-192х144, 384х288,768х576 или др.;
лист № 4 всего листов 6
-характеристики изображений ГРЗ должны размещаться в кадре целиком. Изображения символов должно быть визуально различимым, четким, не размытым. Максимальный вертикальный размер символа не более 15% ширины кадра для обработки.
Идентификационные данные метрологически значимой части ПО комплексов приведены
в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | M0/M1 |
Номер версии (идентификационный номер) ПО | DM-01.XX |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0F58B4B1 |
Алгоритм вычисления идентификатора ПО | CRC32 |
Защита программного обеспечения от изменения метрологически значимой его части реализована путем установки электронного ключа.
Уровень защиты ПО измерителя и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в табл. 2
Таблица 2
1 Диапазон измерения интервалов времени | от 5 с до 24 ч |
2 Пределы допускаемой погрешности определения времени, с | ± 5 |
3 Время установления рабочего режима, мин , не более | 5 |
4 Пределы допускаемой погрешности определения координат комплекса, м | ± 7 |
5 Напряжение питания источника постоянного тока, В | 12 ± 1,2 |
6 Потребляемая мощность, Вт, не более | 50 |
7 Рабочие условия применения: - температура окружающего воздуха, 0С - относительная влажность воздуха при 25 0С, % - Атмосферное давление, кПа | от 5 до 40 до 80 от 86,6 до 106,7 |
8 Расстояние до объекта распознавания, м | от 2 до 6 |
9 Освещенность объекта в зоне контроля, люкс, не менее | 50 |
10 Габаритные размеры комплекса «Дозор-М»-00 без кронштейна крепления, мм, не более | 700x350x400 |
11 Масса комплекса «Дозор-М»-00, кг, не более | 8 |
12 Габаритные размеры комплекса «Дозор-М»-01 без кронштейна крепления, мм, не более | 850x650x600 |
13 Масса комплекса «Дозор-М»-01, кг, не более | 15 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.
Комплектность
Комплект поставки комплекса «Дозор-М» исполнения «Дозор-М»-00 приведен в таблице 3.
Таблица 3
Наименование | Обозначение | Количество, шт | Примечание |
Программно-аппаратный комплекс измерения интервалов времени и координат с фото и видеофиксацией «Дозор-М»-00 | БТКП.402169.001-00 | 1 | |
Комплект вспомогательного оборудования (согласно техническим условиям) | 1 | ||
Руководство по эксплуатации | БТКП.402169.001РЭ | 1 | |
Паспорт с формуляром | БТКП.402169.001ПС | 1 | |
Методика поверки | БТКП.402169.001МП | 1 | (по заказу) |
Комплект поставки комплекса «Дозор-М» исполнения «Дозор-М»-01 приведен в таблице 4. Таблица 4
Наименование | Обозначение | Количество, шт | Примечание |
Программно-аппаратный комплекс измерения интервалов времени и координат с фото и видеофиксацией «Дозор-М»-01 | БТКП.402169.001-01 | 1 | |
Комплект вспомогательного оборудования (согласно техническим условиям) | 1 | ||
Руководство по эксплуатации | БТКП.402169.001РЭ | 1 | |
Паспорт с формуляром | БТКП.402169.001ПС | 1 | |
Методика поверки | БТКП.402169.001МП | 1 | (по заказу) |
Поверка
осуществляется по документу БТКП.402169.001МП «Программно-аппаратные комплексы измерения интервалов времени и координат с фото и видеофиксацией Дозор-М». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2014 г.
Основное поверочное оборудование:
- модуль коррекции времени МКВ-02Ц, рег. № 44097-10, пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU) ± 1 • 10-3 с.
- Имитатор сигналов глобальных навигационных спутниковых систем СН-3803М, рег. № 20278-00, Граница допускаемых значений среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м.
Сведения о методах измерений
«Программно-аппаратный комплекс измерения интервалов времени и координат с фото и видеофиксацией Дозор-М», Руководство по эксплуатации БТКП 402169.001 РЭ
лист № 6 всего листов 6
Нормативные документы
1 ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения.
2 ГОСТ 8 129-2013 ГСИ Государственная поверочная схема для средств измерения времени и частоты.
3 «Программно-аппаратный комплекс измерения интервалов времени и координат с фото и видеофиксацией «Дозор-М». Технические условия БТКП 402169.001 ТУ
Рекомендации к применению
Осуществление мероприятий государственного контроля (надзора), в том числе для автоматического выявления нарушений правил парковки и видеофиксации других событий, требующих привязки к точному времени.
