Приборы для измерений параметров света фар автотранспортных средств НВА18К, НВА19К, НВА19D, НВА24К, НВА24UK, НВА25, НВА26, НВА26D, НВА28, НВА30, НВА31PLUS, НВА35
|
Номер по Госреестру
|
62878-15 |
|
Модель
|
НВА18К, НВА19К, НВА19D, НВА24К, НВА24UK, НВА25, НВА26, НВА26D, НВА28, НВА30, НВА31PLUS, НВА35 |
|
Срок свидетельства (Или заводской номер)
|
25.12.2020 |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
2949 |
|
Найдено поверителей
|
72 |
|
Успешных поверок (СИ пригодно)
|
2941(100%) |
|
Неуспешных поверок (СИ непригодно)
|
8(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Приборы для измерений параметров света фар автотранспортных средств, модификации НВА18К, НВА19К, HBA19D, НВА24К, НВА24ЦК, НВА25, НВА26, 11ВА261). НВА28, НВА30, HBA31PLUS, НВА35 (далее - приборы) предназначены для:
- измерений углов наклона светотеневой границы пучка ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99.
Описание
Действие приборов основано на фокусировке на подвижном или неподвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, а также углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка ближнего света фар производится с помощью либо неподвижно закреплённого экрана с нанесённой на него специальной измерительной шкалой, либо подвижного экрана, совмещенного с оцифрованной шкалой, приводимого в движение кулачковым механизмом, либо оптоэлектронной видеокамеры, объектив которой направлен на экран, расположенный за линзой в оптической камере приборов.
Одновременно с помощью оптоэлектронного датчика измеряется сила света.
Приборы конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, экран со шкалой (оптической или электронной) углов наклона светотеневой границы пучка, привод изменения высоты экрана. В камере в плоскости экрана расположен оптоэлектронный датчик силы света от внешних световых приборов автомототранспортных средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света.
2. Нижней платформы на колесах или металлических роликах.
3. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором.
4. Педали тормозного устройства для фиксации прибора в выбранной точке относительно автомототранспортного средства.
5. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке приборов, с помощью которого на стойке размещается одно из трех визирующих приспособлений: щелевой окуляр, зеркало с реперной линией (зеркальный визир) или лазерный визир.
Для предотвращения несанкционированного доступа к внутренним частям приборов производится пломбировка корпуса оптической камеры методом наклеивания пломбирующей этикетки. Место нанесение пломбирующей этикетки «А» показано на рисунке 1.
Знак поверки наносится на корпус оптической камеры приборов способом, предусмотренным действующим законодательством РФ.
Основные конструктивные особенности приборов приведены в таблице 1.
Таблица 1
Модификация / Характеристика | НВА18К | НВА19К HBA19D | НВА26 HBA26D НВА35 | НВА24К НВА24ПК | НВА28 НВА25 | НВА30 HBA31PLUS |
Тип позиционирования прибора в горизонтальной плоскости | оптическое -по щелевому окуляру | оптическое -по зеркальному визиру | оптическое - по зеркальному или лазерному (опционально) визиру | |||
Тип позиционирования оптической камеры в вертикальной плоскости | визуальный - по измерительному экрану и жидкостному уровню | визуальный -по измерительному экрану, жидкостному уровню и механическому ориентиру | визуальный - по измерительному экрану и жидкостному уровню | визуальный -по измерительному экрану, жидкостному уровню и механическому ориентиру | электронный -с помощью встроенной видеокамеры | |
Тип измерительного экрана | неподвижный экран со специальной измерительной шкалой | подвижный экран с измерительным механизмом, приводимым в движение кулачковым механизмом | электроннооптический | |||
Тип люксметра | аналоговый | аналоговый или цифровой (опционально) | аналоговый | цифровой | ||
Способ крепления вертикальной направляющей стойки | неподвижная стойка, жестко закрепленная на основании | вращающаяся стойка | ||||
Приборы модификаций НВА28 НВА25, HBA31PLUS имеют порт RS232, а приборы модификаций НВА30, HBA35 имеют USB-порт для подключения к принтеру или персональному компьютеру.

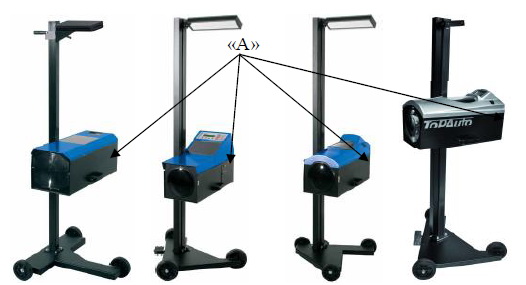

а) б) в) д)
Рисунок 1 - Общий вид приборов для измерений параметров света фар автотранспортных средств, модификации НВА18К (а), НВА19К (а), HBA19D (а), НВА24К (а), HBA24UK (а), НВА25 (б), НВА26(а), HBA26D (а), НВА28 (а), НВА30 (в), HBA31PLUS (в), НВА35 (д)
Технические характеристики
Наименование характеристики | Значение характеристики |
Диапазон измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости | от 0° 00' (00 мм/10 м) до 2° 18' (400 мм/10 м) (от 0% до 4%) |
Пределы допускаемой абсолютной погрешности измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости | ± 3,5' (±10 мм/10 м) (±0,1%) |
Пределы допускаемой абсолютной погрешности измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | ± 3,5' (±10 мм/10 м) (±0,1%) |
Диапазон измерений силы света, кд | 0+ 125000 |
Предел допускаемой относительной погрешности измерений силы света, % | ±15 |
Минимальная высота измерений, мм | 250 |
Максимальная высота измерений, мм: - для НВА18К, НВА26, HBA26D, - для НВА19К, HBA19D, НВА24К, НВА24иК, НВА25, НВА28, НВА30, HBA31PLUS, НВА35 | 1400 1660 |
Напряжение питания, В (только для модификаций с лазерным визиром и (или) цифровым люксметром) | 9 - 12 |
Рабочий диапазон температур, °С | от 5 до 45 |
Габаритные размеры (ДхШхВ), мм, не более: - для НВА18К, НВА26, HBA26D - для НВА19К, HBA19D, НВА24К, HBA24UK, НВА25, НВА28, НВА30, HBA31PLUS, НВА35 | 620x650x1520 670x650x1770 |
Масса прибора, кг, не более | 36 |
Знак утверждения типа
наносится на корпус приборов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Комплектность
- прибор для измерений параметров света фар автотранспортных средств (модификация по заказу);
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации на русском языке;
- методика поверки МП АПМ 05-15.
Поверка
осуществляется по документу МП АПМ 05-15 «Приборы для измерений параметров света фар автотранспортных средств моделей НВА18К, НВА19К, HBA19D, НВА24К, HBA24UK, НВА25, НВА26, HBA26D, НВА28, НВА30, HBA31PLUS, НВА35. Методика поверки», утверждённому ООО «Автопрогресс-М» в сентябре 2015 года.
Перечень основных средств поверки (эталонов), применяемых для поверки:
№ | Наименование и тип средства поверки | Основные технические характеристики |
1. | Тахеометр электронный | тип Та20, ПГ ±30" по ГОСТ Р 51774-2001 |
2. | Теодолит | тип 4Т30П, ПГ ±30" по ГОСТ 10529-96 |
3. | Плита поверочная | (1600x1000) мм, КТ 1 по ГОСТ 10905-86 |
4. | Рулетка измерительная металлическая | (0- 3000) мм, КТ 3 по ГОСТ 7502-89 |
5. | Секундомер | СДСпр-1-2-000, КТ2 по ТУ 25-1894.003-90 |
6. | Гиря | 2 кг класса M1 по ГОСТ OIML 111-1 2009 |
7. | Люксметр | «ТКА-Люкс/Эталон» (1 -50000) лк, ПГ ±2% |
8. | Источник света | Фара категории R2, HS1, или SB по ГОСТ Р 41.1 -99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99 |
Сведения о методах измерений
Методика измерений приведена в документе «Приборы для измерений параметров света фар автотранспортных средств моделей НВА18К, НВА19К, HBA19D, НВА24К, НВА24иК, НВА25, НВА26, HBA26D, НВА28, НВА30, HBA31PLUS, НВА35. Руководство по эксплуатации»
Нормативные документы
1. Приказ Министерства промышленности и торговли Российской Федерации от 6 декабря 2011 г. N 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».
2. ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
3. Техническая документация «TOP AUTO S.r.l.», Италия.
