Преобразователи тока измерительные с размыкаемой оптической петлей NXCT-F3

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора По

Alstom -Optical Sensor Control Panel (Внешнее)

Optical Sensor Control Panel.exe

3

01292E80EB220FF2E65F3

93F8EC8C9E1

md5

Наименование параметра

Значение

Примечание

Диапазон номинальных первичных токов, А

100 ... 80000 [1]

Максимальный измеряемый первичный переменный ток (исполнение CL), кА

120

При 1 витке измерительной петли;

Максимальный измеряемый первичный постоянный ток (исполнение CL), кА

160

При 1 витке измерительной петли;

Максимальный измеряемый первичный переменный ток (исполнение А), кА

160

При 1 витке измерительной петли;

Максимальный измеряемый первичный постоянный ток (исполнение А), кА

225

При 1 витке измерительной петли;

Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования при частоте переменного тока 50±5 Гц по выходу LEA (исполнение CL), %

0,1

Первичный ток, % номинального значения:

1 - 150

Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования постоянного тока по выходу LEA (исполнение CL), %

0,1

Первичный ток, % номинального значения:

1 - 200

Класс точности при частоте переменного тока 50±5 Гц (исполнение А)

0,2S [2]

В соответствие с ГОСТ 7746-2001, ГОСТ Р МЭК 60044-8

Пределы допускаемых основных относительных погрешностей коэффициента масштабного преобразования переменного тока (исполнение А), %

± 0,75

± 0,35

± 0,20

Первичный ток, % номинального значения:

1

5

20-200

Предел допускаемой дополнительной погрешности коэффициента масштабного преобразования, вызванной изменением температуры в диапазоне от минус 50°С до плюс 55°С, не более, %

± 0,1

Для постоянного тока и переменного тока

Номинальные значения выходных сигналов по выходу LEA при номинальной нагрузке 5000 Ом; 2,0 нФ, В

± 10,0

4,0

Постоянного тока;

Переменного тока;

Номинальные значения выходных сигналов по выходу HEA (исполнение А), А

1

5

2,5 В^А при нагрузке 2.5 Ом;

2,5 В^А при нагрузке 0.1 Ом

Верхняя частота среза полосы пропускания по уровню 3 дБ по выходу LEA

6/20 кГц;

В зависимости от спецификации заказа

Наименование параметра

Значение

Примечание

Габаритные размеры, не более, мм (длина х ширина х высота)

406 х 406 х 153

483 х 457 х 133

483 х 457 х 89

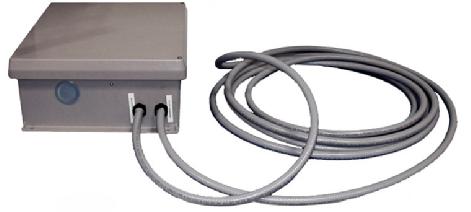

Оптический датчик тока с измерительной петлей; Электронный блок;

Блок питания с усилителем тока;

Масса датчиков и блоков преобразователя, не более, кг

9/10

7,3

10,0

Оптический датчик тока с измерительной петлей (исполнение А/CL);

Электронный блок;

Блок питания с усилителем тока;

Максимальная суммарная длина магистральных и фидерных кабелей, не более, м

1000

100

Для исполнения A;

Для исполнения CL

Напряжение питания электронных блоков, В

от 70 до 150

от 90 до 230

Постоянного тока;

Постоянного/переменного тока

Потребляемая мощность, не более, Вт

60

Средний срок службы, не менее, лет

30

Примечание:

1. Номинальное значение первичного тока устанавливается с помощью программы «Optical Sensor Control Panel».

2. Пределы допускаемых основных погрешностей коэффициента масштабного преобразования переменного тока соответствуют классу точности 0,2S по ГОСТ 7746-2001.

Наименование

Количество

Оптический датчик тока с измерительной оптической петлей и фидерным оптическим кабелем

от 1-го до 3-х

Кабельный бокс

1 шт.

Электронный блок

1 шт.

Блок питания с усилителем тока

1 шт.

Бокс сплайсовых соединений

1 шт.

Руководство по эксплуатации

1 экз.

Руководство пользователя ПО «Optical Sensor Control Panel»

1 экз.

Альбом чертежей

1 экз.

Паспорт

1 экз.

Методика поверки

1 экз.

Программное обеспечение «Optical Sensor Control Panel» на CD диске

1 шт.

Набор кабелей

Кабель фидерный возбуждения модулятора

1 или 3 шт.

Кабель магистральный оптический

от 1-го до 3-х

Кабель магистральный возбуждения модулятора

1 или 3 шт.

Кабель магистральный датчика температуры

1 шт.

Кабель фидерный токовой компенсации (исполнение CL)

1 шт.

Кабель магистральный токовой компенсации (исполнение CL)

1 шт.

Межблочный кабель

от 1-го до 3-х

Наименование и тип средства поверки

Требуемые характеристики

Трансформатор тока измерительный лабораторный ТТИ-200

Диапазон первичного тока от 20 до 36000 А, предел допускаемой относительной токовой погрешности 0,01 %, предел допускаемой абсолютной угловой погрешности 1 мин.

Трансформатор тока измерительный лабораторный ИТТ-3000.5

Диапазон первичного тока от 1 до 3000 А, класс точности 0,01.

Прибор сравнения КНТ-05

Предел допускаемой относительной токовой погрешности ± 0,0005 %; предел допускаемой абсолютной угловой погрешности ± 0,005 мин.

Вольтметр универсальный В7-78/1

Диапазон измерения напряжения постоянного тока от 1 до 10 В с допускаемой абсолютной погрешностью ±(0,0035 •10-2^иизм+ 10 е.м.р)

Многофункциональный калибратор Fluke 9100

Диапазон воспроизведения силы постоянного тока от 0 до 20 А, относительная погрешность 0,014 %.

Вольтметр универсальный В7-78/1

Диапазон измерения напряжения постоянного тока от 1 до 10 В с допускаемой абсолютной

Наименование и тип средства поверки

Требуемые характеристики

погрешностью ±(0,003540-<иизм+ 10 е.м.р)

Прибор электроизмерительный эталонный многофункциональный

Энергомонитор-3.1 КМ

Предел допускаемой относительной погрешности измерения напряжения переменного тока ±[0,01+0,002(1,2Uh/U-1)], предел допускаемой относительной погрешности измерения напряжения постоянного тока ±[0,01+0,005(1,7Uh/U-1)], предел допускаемой абсолютной погрешности измеренияугла фазового сдвига ±0,01 градуса

Магазин нагрузок МР 3027

Предел допускаемой погрешности от номинального значения нагрузки ± 4 %.

Примечание: иизм- измеренное значение напряжения постоянного тока, е.м.р.- единица младшего разряда.
