Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207

Назначение

Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207 (далее - модули) предназначены для измерений напряжения и силы постоянного тока, в том числе с выходов первичных измерительных преобразователей различных величин.

Описание

Конструктивно модули выполнены в виде микроэлектронной сборки на многослойной печатной плате, заключенной в металлический корпус, на передней панели которого расположен 37-ти контактный разъём DSUB, а на задней - разъем интерфейса для установки в шасси. Модули применяются совместно с шасси (базовым блоком) серии NI Compact-DAQ или NI CompactRIO, управляющим компьютером и программным обеспечением. В качестве управляющего компьютера может использоваться внешняя ПЭВМ, подключенная к шасси посредством интерфейсов USB или Ethernet, или устанавливаемый в шасси NI CompactRIO контроллер.

Модуль имеет 16 измерительных каналов аналогового ввода: 8 каналов напряжения и 8 токовых каналов, при этом может быть использовано как дифференциальное, так и несимметричное подключение к входным каналам модуля.

Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов 24-битным дельта-сигма АЦП, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер (контроллер).

Внешний вид модулей и места нанесения наклеек приведены на рисунке 1. Пломбирование от несанкционированного доступа предусмотрено путем установки фирменной заклепки.

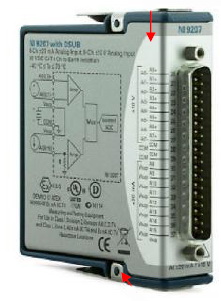

Рисунок 1 - Внешний вид модулей 9207

Место нанесения знака

Место пломбирования

Программное обеспечение

Программное обеспечение (драйвер) выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.

Идентификационные данные (признаки) ПО указаны в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077 - 2014.

Технические характеристики

Количество измерительных каналов: напряжения постоянного тока ........................................................................................................... 8;

силы постоянного тока ....................................................................................................................... 8.

Диапазон измерений напряжения постоянного тока, В ............................................. ± 10,4.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ..............................................................................................................± (5,240—3^Uu3M + 4,2),

где UU3M - измеренное значение напряжения, мВ.

Диапазон измерений силы постоянного тока, мА

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА......................................................................................................................± (8,740—^Аизм + 11),

где Аизм - измеренное значение силы постоянного тока, мкА.

Входное сопротивление измерительных каналов: напряжения постоянного тока, ГОм, не менее

силы постоянного тока, Ом

Рабочие условия эксплуатации:

температура окружающего воздуха, °С................................................................ от минус 40 до 70;

относительная влажность воздуха, %,............................................................................. от 10 до 90;

атмосферное давление, кПа ..........................................................................................от 84 до 106,7.

Потребляемая от шасси мощность, мВт, не более........................................................... 295.

Габаритные размеры (высота х глубина х ширина), мм, не более ................... 80 х 74 х 20.

Масса, кг, не более .......................................................................................................... 0,141.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на боковую часть модулей.

Комплектность

Комплектность поставки представлена в таблице 2.

Таблица 2

Поверка

осуществляется по документу 9207.01-2015 МП «Инструкция. Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207. Методика поверки», утвержденному ООО «КИА» 24 августа 2015 г.

Основные средства поверки:

- калибратор многофункциональный Calibro 140 (рег. № 39949-08): диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,0055 %; диапазон воспроизведения силы постоянного тока от 0 до 20 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± 0,02 %.

Сведения о методах измерений

Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207. Руководство по эксплуатации.

Нормативные документы

1. ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

2. ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

3. ГОСТ 8. 022-91 « ГСИ. Государственный первичный и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне Ы0-16...30 А»
