Машина универсальная испытательная ZWICK 1474-М
|
Номер по Госреестру
|
76468-19 |
|
Модель
|
РОССИЯ |
|
Страна-производитель
|
зав.№ 83328 |
|
Срок свидетельства (Или заводской номер)
|
ZWICK 1474-М |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
6 |
|
Найдено поверителей
|
1 |
|
Успешных поверок (СИ пригодно)
|
6(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Машина универсальная испытательная ZWICK 1474-М (далее по тексту - машина) предназначена для измерений силы при испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие и изгиб.
Описание
Принцип действия машины основан на преобразовании силы, приложенной к образцу в процессе испытания, датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально этой силе.
Конструктивно машина состоит из модуля силозадающего, блока управления приводом, пульта оператора и пульта оператора ручного управления.
Модуль силозадающий состоит из силовой рамы, электропривода, датчика силы, захватов (приспособлений) для удержания испытываемого образца.
Силовая рама состоит из основания и верхней траверсы, соединённых направляющими колоннами, по которым при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают от регулируемого электропривода.
Испытываемый образец устанавливается в захватах между подвижной и неподвижной траверсами. Один из захватов закреплён на траверсе через датчик силы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, сигналы от которого передаются в пульт оператора.
Пульт оператора представляет собой микропроцессорный блок, который осуществляет прием и обработку информации от датчика силоизмерительного, датчика перемещения, конечных выключателей, а также управляет режимами работы машины. На передней панели пульта оператора расположен дисплей.
Пуль оператора обеспечивает:
- ввод всех параметров испытания единичного образца или серии образцов в диалоговом режиме;
- испытание образца по заданному алгоритму;
- полную автоматизацию процесса испытания, включая быстрый автоматический или по команде оператора возврат траверсы в исходное положение после разрушения образца;
- математическую обработку результатов испытания;
- выдачу информации о результатах испытаний на дисплей пульта оператора;
- связь с внешними устройствами.
Пульт оператора ручного управления предназначен для управления перемещением подвижной траверсы и скоростью перемещения подвижной траверсы при позиционировании в процессе подготовки испытания.
Машина может быть укомплектована программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к пульту оператора машины и программное обеспечение), устройствами измерения деформации, термокриокамерами и высокотемпературными печами.
Общий вид машины представлен на рисунке 1.

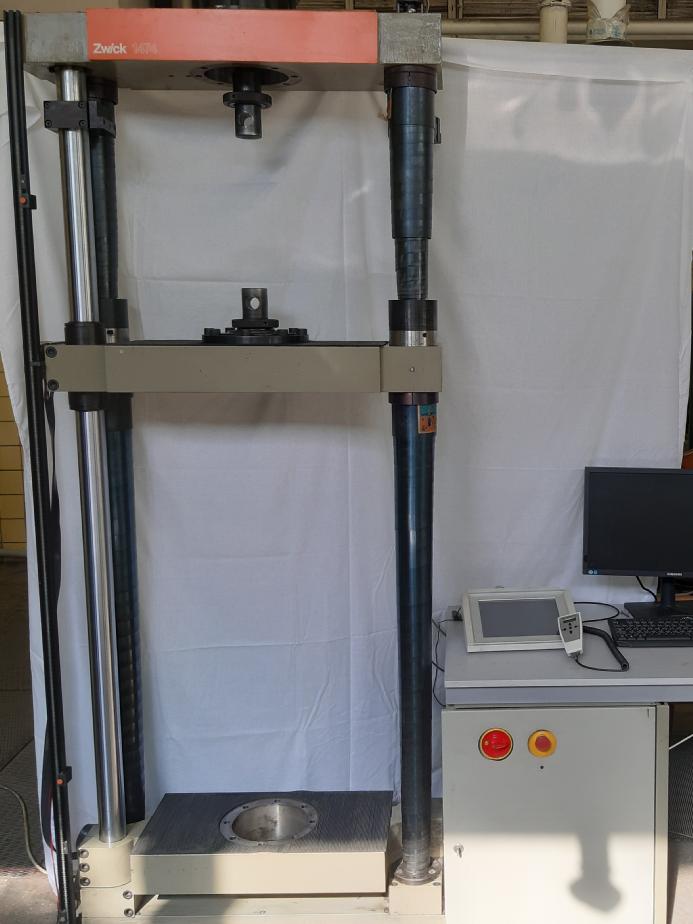

Рисунок 1 - Общий вид машины универсальной испытательной ZWICK 1474-М
Для предотвращения несанкционированного доступа производится опломбирование пульта оператора машины наклейками. Схема пломбировки от несанкционированного доступа пульта оператора представлена на рисунке 2.
Рисунок 2 - Схема пломбировки пульта оператора от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления режимами работы машины, обработки, хранения, отображения результатов измерений на дисплее пульта оператора и передачи измеренных значений на внешние устройства.
Конструктивно машина имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | P_1.01Y |
Номер версии (идентификационный номер) ПО | 1.01Y.01* |
Цифровой идентификатор ПО | 0x8514 |
Другие идентификационные данные | алгоритм CRC16 |
Примечание - Параметр отмеченный * 1.01Y - метрологически значимая часть ПО, 01 - метрологически не значимая часть ПО, метрологически не значимая часть ПО является сервисной частью. | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
Наименование характеристики | Значение |
Диапазон измерений силы, кН | от 1 до 100 |
Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
Диапазон воспроизведения скорости перемещения подвижной траверсы, мм/мин | от 0,5 до 500,0 |
Пределы допускаемой относительной погрешности воспроизведения скорости перемещения подвижной траверсы, % | ±3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры, мм, не более | |
- высота | 2400 |
- ширина | 1600 |
- глубина | 620 |
Масса, кг, не более | 920 |
Потребляемая мощность, кВт | 2 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С | от +10 до +30 |
- относительная влажность воздуха (без конденсации), % | от 30 до 80 |
- атмосферное давление, кПа | от 84 до 106 |
Параметры электрического питания: | |
- напряжение питающей сети, В | от 342 до 412 |
- частота питающей сети, Гц | от 49 до 51 |
Вероятность безотказной работы за 1000 часов | 0,92 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепляемую к корпусу машины и пульта оператора, методом офсетной печати.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Машина универсальная испытательная | ZWICK 1474-М | 1 шт. |
Руководство по эксплуатации | 1474.000.000 РЭ | 1 экз. |
Инструкция оператора | 1474.000.000 ИО | 1 экз. |
Методика поверки | МП-ТМС-024/19 | 1 экз. |
Поверка
осуществляется по документу МП-ТМС-024/19 «ГСИ. Машина универсальная испытательная ZWICK 1474-М. Методика поверки», утвержденному ООО «ТМС РУС» 05 июля 2019 года.
Основные средства поверки:
- Рабочие эталоны силы 2 разряда по ГОСТ 8.640-2011, основная погрешность ±0,24 %;
- Индикатор часового типа с ценой деления ИЧ 50 0,01 мм (рег. № 33841-07);
- Штангенциркуль ШЦ-П-500-0,1 (рег. № 64144-16);
- Секундомер электронный «Интеграл С-01», (рег. № 44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
1474.000.000 РЭ Машина универсальная испытательная ZWICK 1474-М. Руководство по эксплуатации
