Контроллеры измерительные программируемые ЭРИС
|
Номер по Госреестру
|
89411-23 |
|
Модель
|
ЭРИС |
|
Срок свидетельства (Или заводской номер)
|
23.06.2028 |
|
Межповерочный интервал / Периодичность поверки
|
4 года |
|
Зарегистрировано поверок
|
47 |
|
Найдено поверителей
|
1 |
|
Успешных поверок (СИ пригодно)
|
47(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Контроллеры измерительные программируемые ЭРИС предназначены для измерений выходных сигналов первичных измерительных преобразователей различных параметров технологических процессов и преобразований результатов измерений в значения физических величин, воспроизведения сигналов напряжения и силы постоянного тока, архивирования, управления технологическими процессами и сигнализации о превышении установленных пороговых значений измеренных величин.
Описание
Принцип действия контроллеров измерительных программируемых ЭРИС (далее - контроллеры) основан на измерении и преобразовании электрических и цифровых сигналов, поступающих от первичных измерительных преобразователей, в значения физических величин, последующем расчете физических величин в соответствии с заданными алгоритмами. На основе измеренных и вычисленных параметров контроллер формирует архивы и усредняет значения параметров в соответствии с заданным интервалом времени. Контроллер также осуществляет формирование выходных сигналов для автоматизированного управления технологическими процессами и объектами в составе измерительных систем коммерческого учета и автоматизированных систем управления технологическим процессом (АСУТП).
Конструктивно контроллеры выполнены в корпусе с установленными печатными платами с элементами электронной схемы, модулями управления, модулями ввода/вывода сигналов и модуля питания (в зависимости от заказа). Корпус контроллеров окрашивается в цвета, которые определяет изготовитель. Контроллеры обеспечивают измерения сигналов от первичных измерительных преобразователей, имеющих токовый, дискретный, потенциальный (по напряжению), радиочастотный выходы, и преобразование измеряемых величин в сигналы для передачи их по аналоговым и цифровым каналам.
Контроллеры имеют серию 1000, которая включает в себя следующие модели: ЭРИС-1100, ЭРИС-1200, ЭРИС-1300, ЭРИС-1400, ЭРИС-1500, и серию 2000, которая включает в себя следующие модели: ЭРИС-2100, ЭРИС-2200. Модели отличаются входными и выходными сигналами, конструктивным исполнением, составом модулей.
Модель ЭРИС-1100 может состоять из следующих модулей: 1111МК, 1112МК, 1113МА. Количество измерительных каналов на входе: 1 аналоговый, до 80 цифровых; на выходе: 1 аналоговый, до 80 цифровых. Модуль 1113МА является модулем архивирования и отображения. Модель ЭРИС-1100 выполнена в пластмассовом корпусе для крепления на DIN-рейку.
Модель ЭРИС-1200 может состоять из следующих модулей: 1211МК, 1212МК, 1213МА, 1241МП. Количество измерительных каналов на входе: 1 аналоговый, 1 цифровой; на выходе: до 2 аналоговых, 1 цифровой. Модуль 1241МП является модулем питания контроллера. Модуль 1213МА является модулем архивирования и отображения. Модель ЭРИС-1200 является крейтовой системой.
Модель ЭРИС-1300 может состоять из следующих модулей: 1311МК, 1312МК. Количество измерительных каналов на входе: до 8 аналоговых, до 80 цифровых. Модель ЭРИС-1300 выполнена в пластмассовом корпусе для крепления на DIN-рейку.
Модель ЭРИС-1400 может состоять из следующих модулей: 1411МК, 1412МК. Количество измерительных каналов на входе: 1 аналоговый, до 80 цифровых; на выходе: до 3 цифровых, до 8 дискретных. В состав контроллера может входить модуль ЬоЯа для передачи сигнала с первичных средств измерений с каналом LoRaWAN в контроллер по цифровому интерфейсу. Модуль 1411МК выполнен в металлическом корпусе, для крепления на DIN-рейку и предназначен для использования в закрытых помещениях, модуль 1412МК предназначен для уличного использования.
Модель ЭРИС-1500 может состоять из следующих модулей: 1511МК, 1512МК, 1513МК. Количество измерительных каналов на входе: до 64 аналоговых, 1 цифровой. Модель ЭРИС-1500 является крейтовой системой.
Модель ЭРИС-2100 может состоять из следующих модулей: 2111МК, 2112МК, 2113МК, 2114МК, 2115МК, 2121МВ, 2122МВ, 2123МВ, 2124МВ, 2125МВ, 2126МУ, 2131МВ, 2132МУ, 2133МУ, 2134МВУ. Количество измерительных каналов на входе: до 8 аналоговых, до 16 дискретных, на выходе: до 4 аналоговых, до 3 цифровых, до 16 дискретных. Модель ЭРИС-2100 выполнена в пластмассовом корпусе для крепления на DIN-рейку.
Модель ЭРИС-2200 может состоять из следующих модулей: 2221МВ, 2222МВ, 2223МВ, 2231МВ, 2243МИ, 2224МУ, 2232МУ, 2233МУ, 2241МП, 2211МК, 2242МК. Модуль 2241МП является модулем питания контроллера. Количество измерительных каналов на входе: до 8 аналоговых, до 8 дискретных, на выходе: до 4 цифровых, 8 дискретных. Модули 2211МК, 2242МК объединяют по цифровым каналам все модули ввода/вывода, обеспечивают передачу данных от них к станции оператора и команды от станции оператора к модулям ввода/вывода. Модель ЭРИС-2200 является крейтовой системой.
Характеристики модулей представлены в таблицах 2, 3. Количество и тип модулей, входящих в состав контроллеров, определяется заказом.
Кроме того, контроллеры обеспечивают:
- энергонезависимое хранение архивов измеренных и расчетных параметров, ведение журналов событий и журналов нештатных ситуаций;
- многоканальное ПИД-регулирование и реализацию заданных оператором алгоритмов;
- вывод информации на принтер и ее передачу на внешние устройства по различным интерфейсам связи;
- световую и звуковую сигнализацию при отказе первичных измерительных преобразователей или при выходе измеряемых параметров за установленные пороговые пределы.
Заводской номер контроллеров наносится на самоклеящуюся этикетку, расположенную на боковой стенке корпуса контроллеров моделей ЭРИС-1100, ЭРИС-1300, ЭРИС-1400, ЭРИС-2100, расположенную на лицевой стенке корпуса контроллеров моделей ЭРИС-1200, ЭРИС-1500, ЭРИС-2200, типографским способом нанесения или методом гравировки и имеет буквенно-цифровой формат. Допускается дублирование заводских номеров на других элементах конструкции. Конструкцией контроллеров не предусмотрена возможность нанесения знака поверки.
Общий вид контроллеров, место нанесения заводского номера и знака утверждения типа представлено на рисунках 1-7.
Место нанесения заводского номера и знака утверждения типа

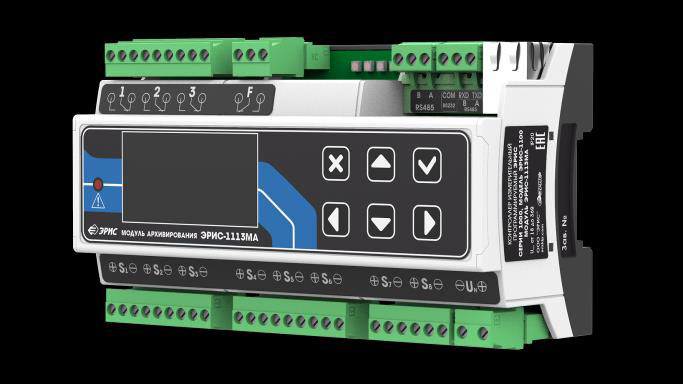

Рисунок 1 - Общий вид контроллеров модели ЭРИС-1100
Место нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид контроллеров модели ЭРИС-1200
Место нанесения заводского номера и знака утверждения типа
Рисунок 3 - Общий вид контроллеров модели ЭРИС-1300
Место нанесения заводского номера и знака утверждения типа
Рисунок 4 - Общий вид контроллеров модели ЭРИС-1400
Место нанесения заводского номера и знака утверждения типа
Рисунок 5 - Общий вид контроллеров модели ЭРИС-1500
Место нанесения
заводского номера и знака утверждения типа
Место нанесе
заводского
ера и знака ерждения типа
Рисунок 6 - Общий вид контроллеров модели ЭРИС-2100
Рисунок 7 - Общий вид контроллеров модели ЭРИС-2200
Пломбирование контроллеров не предусмотрено.
Программное обеспечение
В состав программного обеспечения контроллеров (далее - ПО) входят:
- встроенное ПО модулей контроллеров ЭРИС;
- ПО верхнего уровня «Конфигуратор ЭРИС» (далее - ПО ВУ) модулей контроллеров ЭРИС.
Встроенное ПО модулей контроллеров ЭРИС является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Метрологические характеристики контроллеров нормированы с учётом влияния на них встроенного ПО. Конструкция модулей исключает возможность несанкционированного доступа к встроенному ПО и изменения измерительной информации. Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО ВУ предназначено для конфигурирования контроллеров, анализа и отображения измерительной информации, а также передачи данных с контроллеров на ПК. Для защиты ПО ВУ и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО. ПО ВУ является метрологически незначимым.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения контроллеров
Идентификационные данные (признаки) | Значение | ||||||
эрис-1100 | ЭРИС-1200 | ЭРИС-1300 | ЭРИС-1400 | ЭРИС-1500 | ЭРИС-2200 | ЭРИС-2100 | |
Идентификационное наименование ПО | эрис-1100 | ЭРИС-1200 | ЭРИС-1300 | ЭРИС-1400 | ЭРИС-1500 | ЭРИС-2200 | ЭРИС-2100 |
Номер версии (идентификационный номер) ПО | не ниже v.01.00 | ||||||
Цифровой идентификатор ПО | - | ||||||
Технические характеристики
Таблица 2 - Метрологические характеристики
Тип модуля | Диапазон измерений и преобразований аналоговых сигналов | Диапазон воспроизведений аналоговых сигналов | Пределы допускаемой приведенной к диапазону измерений (воспроизведений) погрешности, % | |
основной | дополнительной на каждые 10 °С | |||
1 | 2 | 3 | 4 | 5 |
Модель ЭРИС-1100 | ||||
1111МК | от 4 до 20 мА | от 4 до 20 мА | ±0,2 | ±0,1 |
1112МК | от 0 до 100 мВ | от 4 до 20 мА | ±0,2 | ±0,1 |
1 | 2 | 3 | 4 | 5 |
Модель ЭРИС-1200 | ||||
1211МК | от 4 до 20 мА | от 4 до 20 мА | ±0,2 | ±0,1 |
1212МК | от 0 до 100 мВ | от 4 до 20 мА | ±0,2 | ±0,1 |
Модель ЭРИС-1300 | ||||
1311МК | от 4 до 20 мА | - | ±0,2 | ±0,1 |
1312МК | от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В | - | ±0,5 | ±0,1 |
Модель ЭРИС-1400 | ||||
1411МК 1412МК | от 4 до 20 мА, от 0 до 10 В | - | ±0,5 | ±0,1 |
Модель ЭРИС-1500 | ||||
1511МК 1512МК 1513МК | от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В, от -80 до +80 мВ!), от 0 до 400 Ом | - | ±0,5 | ±0,1 |
Модель ЭРИС-2100 | ||||
2114МК | от 4 до 20 мА, от 0 до 10 В | от 0 до 10 В от 0 до 20 мА | ±1,0 | ±0,2 |
2121МВ | от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В | - | ±0,5 | ±0,1 |
2122МВ | от -80 до +80 мВ1) | - | ±0,2 | ±0,1 |
2123МВ | от 10 до 391 Ом2) | - | ±0,2 | ±0,1 |
2124МВ | от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В | - | ±0,5 | ±0,1 |
2125МВ | от 0 до 400 кОм | - | ±0,2 | ±0,1 |
2126МУ | - | от 0 до 20 мА | ±1,0 | ±0,2 |
Модель ЭРИС-2200 | ||||
2221МВ | от 4 до 20 мА | - | ±0,5 | ±0,1 |
2222МВ | от 0 до 100 мВ | - | ±0,5 | ±0,1 |
2223МВ | от 0 до 36 В | - | ±0,2 | ±0,1 |
2231МВ | от 0 до 36 В | - | ±2,0 | ±0,5 |
2224МУ | от 4 до 20 мА | - | ±0,5 | ±0,1 |
Примечания: г) Сигналы от термопар по ГОСТ Р 8.585-2001. 2) Сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009. 3) Серия и модель контроллера, модули, входящие в состав контроллера и количество измерительных каналов указаны в паспорте на конкретный контроллер. | ||||
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Потребляемая мощность, Вт, не более | 31 |
Параметры электрического питания: | |
- напряжение постоянного тока, В | от 18 до 36 |
- напряжение переменного тока, В | от 198 до 242 |
- частота переменного тока, Гц | от 49 до 51 |
Интерфейс | RS485, RS232, Ethernet, LoRaWAN |
Габаритные размеры модели ЭРИС-1100, мм, не более: | |
- длина | 110 |
- ширина | 35 |
- высота | 110 |
Габаритные размеры модели ЭРИС-1200, мм, не более: | |
- длина | 245 |
- ширина | 489 |
- высота | 132 |
Габаритные размеры модели ЭРИС-1300, мм, не более: | |
- длина | 62 |
- ширина | 162 |
- высота | 95 |
Габаритные размеры модели ЭРИС-1400, мм, не более: | |
- длина | 150 |
- ширина | 450 |
- высота | 300 |
Габаритные размеры модели ЭРИС-1500, мм, не более: | |
- длина | 245 |
- ширина | 489 |
- высота | 132 |
Габаритные размеры модели ЭРИС-2100, мм, не более: | |
- длина | 63 |
- ширина | 120 |
- высота | 80 |
Габаритные размеры модели ЭРИС-2200, мм, не более: | |
- длина | 147 |
- ширина | 435 |
- высота | 205 |
Масса, кг, не более: | |
- модель ЭРИС-1100 | 0,4 |
- модель ЭРИС-1200 | 5,3 |
- модель ЭРИС-1300 | 0,4 |
- модель ЭРИС-1400 | 5,0 |
- модель ЭРИС-1500 | 20,0 |
- модель ЭРИС-2100 | 0,4 |
- модель ЭРИС-2200 | 8,3 |
Наименование характеристики | Значение |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды (без конденсации влаги), %, не более - атмосферное давление, кПа | от -10 до +55 от -40 до +55 (для модели ЭРИС-1400 с модулем 1412МК, модели ЭРИС-2200) 95 от 84,0 до 106,7 |
Средняя наработка на отказ, ч | 100000 |
Средний срок службы, лет | 15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на самоклеящуюся этикетку, расположенную на боковой стенке корпуса контроллеров моделей ЭРИС-1100, ЭРИС-1300, ЭРИС-1400, ЭРИС-2100, расположенную на лицевой стенке корпуса контроллеров моделей ЭРИС-1200, ЭРИС-1500, ЭРИС-2200, типографским способом нанесения или методом гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Контроллер измерительный программируемый | ЭРИС | 1 шт.1) |
Руководство по эксплуатации (в зависимости от модели) | - | 1 экз. |
Паспорт | - | 1 экз. |
Примечание: 1) Модель, количество и тип модулей, количество измерительных каналов в соответствии с заказом. | ||
Сведения о методиках (методах) измерений приведены в пункте 2 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ТУ 26.51.45.190-017-56795556-2022 «Контроллеры измерительные программируемые ЭРИС. Технические условия»
