Комплекты навигационно-информационные потребительские, предназначенные для стационарной установки на автомобили многоцелевого назначения и транспортные средства (ПНИК-Т), индекс 14Ц893
|
Номер по Госреестру
|
50871-12 |
|
Модель
|
(ПНИК-Т), индекс 14Ц893 |
|
Страна-производитель
|
Россия |
|
Класс СИ
|
2012 |
|
Год регистрации
|
17.08.2017 |
|
Примечание
|
C |
|
Наименование центра
|
Приказ 559 п. 77 от 17.08.2012 |
|
Межповерочный интервал / Периодичность поверки
|
3 года |
|
Актуальность информации
|
16.02.2025 |
|
Методика поверки / информация о поверке
|
МП 50871-12 |
Назначение
Комплекты навигационно-информационные потребительские, предназначенные для стационарной установки на автомобили многоцелевого назначения и транспортные средства (ПНИК-Т), индекс 14Ц893 (далее - аппаратура) предназначены для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и определения на их основе координат, скорости.
Описание
Принцип действия аппаратуры основан на параллельном приеме и обработке 32-мя измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной (СТ) и высокой (ВТ) точности системы ГЛОНАСС в частотном диапазоне L1 (от 1598,0625 до 1605,375 МГц), по сигналам C/A-кода (coarse/acquisition) системы GPS на частоте L1 (1575,42 МГц).
Конструктивно аппаратура имеет моноблочное исполнение. Плата контроллера, на которой установлены навигационный приемник ГЛОНАСС/GPS, GSM-модем и модуль Bluetooth, а также плата управления, SIM-карта, батарея аккумуляторная интегрированы в единый корпус устройства навигационно-связного (УНС), к которому подключаются питание, антенны, исполнительные устройства и датчики. Конструкция УНС обеспечивает его размещение на транспортном средстве.
На передней панели УНС расположены кнопки управления, предназначенные для выдачи сигнала в системный навигационно-информационный центр. Над кнопками управления расположены соответствующие светодиоды. На задней панели УНС расположены соединители для подключения внешних датчиков и исполнительных устройств, антенны ГНСС, антенны GSM и антенны Bluetooth.
Внешний вид аппаратуры и место нанесения знака об утверждении типа представлены на рис.1.

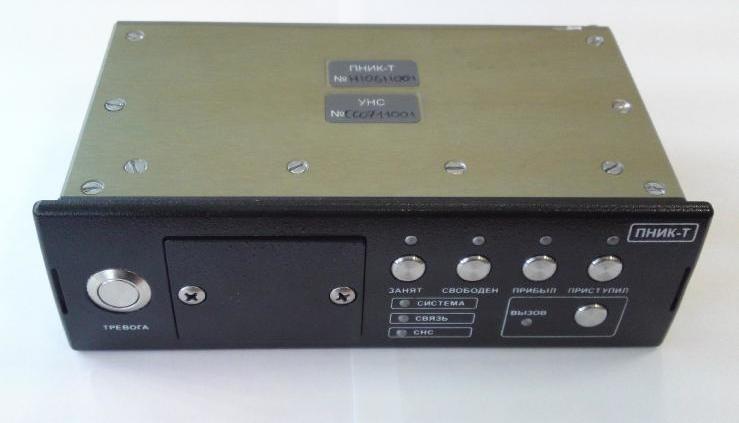

Рисунок 1 - Внешний вид аппаратуры и место нанесения знака об утверждении типа
Места пломбировки от несанкционированного доступа приведены на рисунке 2.
Рисунок 3 - Место размещения защитных пломб
Программное обеспечение
Программное обеспечение (ПО) «BM_Ctrl» предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификато ра ПО |
BM_Ctrl | BM_Ctrl.exe | 03.04 | 7a0b7224868b1abe 8c93ac6d0c10bd0c | Md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики аппаратуры приведены в таблице 2
Таблица 2
Наименование параметра | Значение |
Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,95) определения координат в плане при работе по сигналам ГЛОНАСС (коды СТ и ВТ) и GPS (код С/А без SA) в частотном диапазоне L1, м | ±10 |
Пределы допускаемой погрешности (по уровню вероятности 0,95) определения вектора скорости в плане, м/с | ±0,4 |
Напряжение питания от сети постоянного тока, В | от 10,8 до 30 |
Наименование параметра | Значение |
Потребляемая мощность, Вт, не более | 5 |
Г абаритные размеры (длина х ширина х высота), мм, не более - устройство навигационно-связное - антенна ГНСС - антенна GSM - гарнитура громкой связи (спикерфон) | 188 х 126 х 60 38 х 34 х 14 117 х 13 х 4 99х98х28 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от минус 30 до 55 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры методом наклейки или штампа.
Комплектность
Комплект поставки приведен в таблице 3.
Таблица 3
Наименование | Обозначение | Количество |
Устройство навигационно-связное | ТДЦК.469636.007 | 1 шт. |
Антенна GSM | ТДЦК.464651.010 | 1 шт. |
Антенна ГНСС | ТДЦК.464656.007 | 1 шт. |
Антенна Bluetooth | ANT 2.4 BY-2400-01 SMA-M | 1 шт. |
Г арнитура громкой связи (спикерфон) | PHF-301 miniUFO | 1 шт. |
Комплект информационный | ТДЦК.467616.009 | 1 компл. |
Комплект монтажных частей | ТДЦК.468911.050 | 1 компл. |
Упаковка | ТДЦК.321317.002 | 1 компл. |
Комплект эксплуатационной документации согласно ТДЦК.461513.106 ВЭ | 1 компл. |
Поверка
осуществляется в соответствии с документом МП 50871-12 «Инструкция. Комплекты навигационно-информационные потребительские, предназначенные для стационарной установки на автомобили многоцелевого назначения и транспортные средства (ПНИК-Т), индекс 14Ц893. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (Регистрационный номер 36528-07): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода не более 0,1 м, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,005 м/с.
Сведения о методах измерений
ТДЦК.461513.106РЭ Комплекты навигационно-информационные потребительские, предназначенные для стационарной установки на автомобили многоцелевого назначения и транспортные средства (ПНИК-Т), индекс 14Ц893. Руководство по эксплуатации.
Нормативные документы
ТДЦК.461513.106ТУ Комплекты навигационно-информационные потребительские, предназначенные для стационарной установки на автомобили многоцелевого назначения и транспортные средства (ПНИК-Т), индекс 14Ц893. Технические условия.
Рекомендации к применению
При определении координат, скорости в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
