Комплексы программно-технические Мультиучет
|
Номер по Госреестру
|
89994-23 |
|
Модель
|
Мультиучет |
|
Срок свидетельства (Или заводской номер)
|
13.09.2028 |
|
Межповерочный интервал / Периодичность поверки
|
4 года |
|
Актуальность информации
|
16.02.2025 |
Назначение
Комплексы программно-технические Мультиучет (далее - ПТК) предназначены для автоматизированного сбора данных, полученных от приборов учета и измерения (не входящих в состав комплексов), последующем расчете потребленной электрической энергии, тепловой энергии и расхода воды, а также обработки, отображения, хранения полученных данных, мониторинга состояния объекта, формирования отчетных документов и передачи полученной информации заинтересованным организациям.
Описание
Принцип действия ПТК основан на сборе и, при необходимости, преобразовании информации от УСПД (например: устройства сбора и передачи данных «Контроллер «Интелекон»), хранения этих данных на сервере с возможностью их отображения и дальнейшей передаче.
ПТК состоит из следующих функциональных компонентов:
- набор программных модулей;
- персональный компьютер (сервер);
- персональный компьютер, с удаленной базой данных (опционально);
- сервер времени;
- каналы передачи данных (Ethernet) для подключения к УСПД и ПК пользователей.
Все значения измеренных величин с контроллеров и счетчиков тепловой и электрической энергии поступают на сервер ПТК в цифровом виде, а именно:
- электрическая энергия, кВт^ч;
- тепловая энергия, Гкал;
- расход холодной воды, м3;
- расход горячей воды, м3.
ПТК имеют систему обеспечения единого времени (СОЕВ). Для синхронизации шкалы времени СОЕВ в состав ПТК входит устройство синхронизации времени ИСС, мод. ИСС-1, регистрационный номер 71235-18, которое синхронизировано по сигналам глобальной навигационной спутниковой системы (ГНСС) ГЛОНАСС с национальной шкалой времени UTC(SU).
Сравнение шкалы времени сервера ПТК с ИСС осуществляется встроенным программным обеспечением сервера ПТК с вариативной периодичностью, но не реже 1 раз в 24 часа.
Факт корректировки времени отражается в журнале событий комплексов с указанием времени (включая секунды) корректируемого и корректирующего компонентов в момент, предшествующий коррекции, и величины коррекции.
Серийный номер ПТК указывается в формуляре и в программном обеспечении (ПО) «Автоформа».
Пломбирование ПТК не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

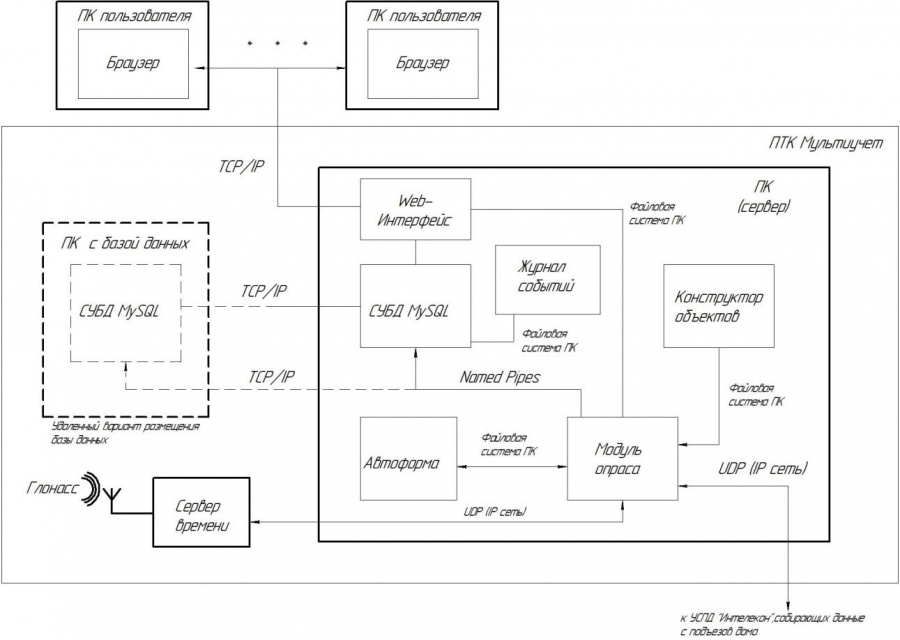

Структурная схема средства измерений приведена на рисунке 1.
Рисунок 1 - Структурная схема средства измерений, взаимодействующего с объектом, оборудованным устройствами для сбора информации УСПД «Контроллер «Интелекон»
Программное обеспечение
В состав ПО ПТК входят ПО «Модуль опроса», ПО «Автоформа» и ПО «Web-интерфейс», составляющие метрологически значимую часть ПО.
Функции ПО «Модуль опроса»:
- преобразование количества импульсов счетчиков ХВС и ГВС в объем потребленных ресурсов за счет умножения на соответствующие коэффициенты;
- преобразование (при необходимости) значения измеренной электроэнергии в значение потребленной электроэнергии за счет умножения на коэффициенты трансформаторов тока;
- ведение базы данных.
Функции ПО «Автоформа»:
- выполнение алгоритмов ограничения потребления коммунальных ресурсов;
- просмотр графиков потребления ресурсов, входных / выходных сигналов УСПД, параметров телеметрии;
- первоначальная настройка ПТК, включая ввод необходимых коэффициентов для преобразования полученных данных.
Функции ПО «Web-Интерфейс»:
- просмотр графиков потребления ресурсов, входных/выходных сигналов УСПД, параметров телеметрии;
- выгрузка данных в расчетные программы, с расчетом объема потребленных ресурсов за установленный промежуток времени;
- проверка баланса потребленных коммунальных ресурсов на вводе объекта и суммарного значения отдельных потребителей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм.
В соответствии с Р 50.2.077-2014 уровень защиты ПО «средний».
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО «Модуль опроса»
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | PollService.dll |
Номер версии (идентификационный номер) ПО | 1.93.ххх.ххх |
Цифровой идентификатор ПО | _ |
Таблица 2 - Идентификационные данные ПО «Автоформа»
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Autoform.exe |
Номер версии (идентификационный номер) ПО | 1.40.ххх.ххх |
Цифровой идентификатор ПО | _ |
Таблица 3 - Идентификационные данные ПО «Web-интерфейс»
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | utilities.zip |
Номер версии (идентификационный номер) ПО | 2022.хх.хх |
Цифровой идентификатор ПО | _ |
Технические характеристики
Таблица 4 - Метрологические характеристики
Наименование характеристик | Значение |
Пределы допускаемой погрешности хранения формируемой шкалы времени в автономном режиме за сутки, с | ± 10 |
Пределы допускаемых смещений шкалы времени СОЕВ относительно национальной шкалы времени UTC(SU), с | ± 1 |
Пределы допускаемой относительной погрешности преобразования количества импульсов, % | ± 0,1 |
Пределы допускаемой относительной погрешности преобразования данных, полученных по цифровым каналам связи, % | ± 0,1 |
Таблица 5 - Основные технические характеристики
Наименование характеристик | Значение |
Количество одновременно подключаемых контроллеров (УСПД), шт. | от 1 до 65000 |
Интерфейс связи с внешними устройствами вычислительной техники | RS-485, M-Bus, Ethernet |
Период обновления информации, мин | от 1 до 45-103 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от + 15 до + 25 80 |
Средняя наработка на отказ, ч, не менее Средний срок службы, лет | 200000 20 |
Знак утверждения типа
наносится типографским или иным пригодным способом на титульные листы руководства по эксплуатации и формуляра.
Комплектность
Таблица 6 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Комплекс программно-технический | Мультиучет | 1 шт. |
Комплекс программно-технический Мультиучет. Руководство по эксплуатации. Часть1. Основные сведения | АВМЮ.421452.006 РЭ1 | 1 экз. 1) |
Комплекс программно-технический Мультиучет. Руководство по эксплуатации. Часть 2. Инструкция по установке и начальной настройке | АВМЮ.421452.006 РЭ2 | 1 экз. 1) |
Комплекс программно-технический Мультиучет. Руководство по эксплуатации. Часть 3. ПО «Web-интерфейс» | АВМЮ.421452.006 РЭ3 | 1 экз. 1) |
Формуляр | АВМЮ.421452.006 ФО | 1 экз. |
Методика поверки | _ | 1 экз. 2) |
1) - допускается поставлять в электронном виде; 2) - предоставляется по запросу в электронном виде. | ||
Сведения о методах измерений
приведены в разделе 1 документа «Комплекс программно-технический Мультиучет.
Руководство по эксплуатации. Часть1. Основные сведения» АВМЮ.421452.006 РЭ1.
Нормативные документы
АВМЮ.421452.006 ТУ Комплекс программно-технический Мультиучет. Технические условия;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
