Комплексы измерительные автоматического весового и габаритного контроля АВАКС-М

Назначение

Комплексы измерительные автоматического весового и габаритного контроля «АВАКС»-М (далее комплексы «АВАКС»-М) предназначены для автоматических измерений в движении нагрузки, приходящейся на ось транспортного средства (далее - ТС); нагрузки, приходящейся на ось в группе осей ТС; полной (общей) массы ТС; нагрузки, приходящейся на группу осей ТС; межосевых расстояний; габаритных размеров ТС (длина, ширина, высота); скорости движения ТС; значения текущего времени синхронизированных с сигналами координированного времени UTC(SU); определения координат комплексов; определения количества скатов и колес на оси ТС.

Описание

Комплексы «АВАКС»-М представляют собой набор измерительных технических средств, имеют модульную структуру и состоят из:

- модуля весоизмерительного (полоса из пьезоэлектрических датчиков (детекторов), датчики (детекторы) определения многоскатных колес, датчик (детектор) измерения температуры дорожной одежды и окружающей среды);

- модуля обнаружения и измерения длины ТС (индукционные датчики (детекторы);

- модуля измерения габаритных размеров ТС (датчик (детектор) габаритных размеров транспорта);

- модуля фото-видеофиксации ТС (обзорная видеокамера, видеокамера фотовидеофиксации и распознавания);

- модуля обработки и управления (контроллер комплекса).

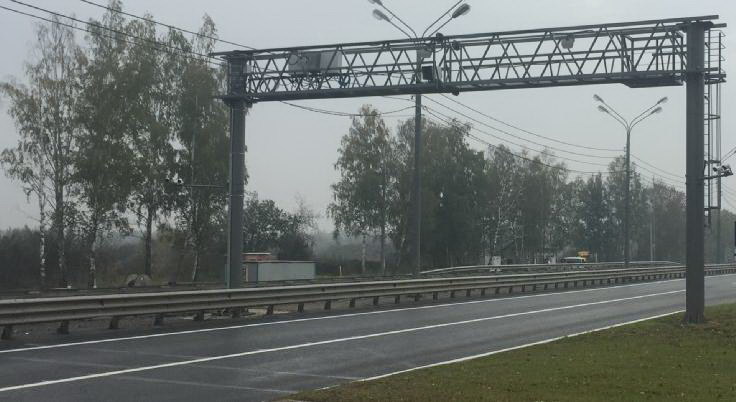

Рисунок 1 - Общий вид комплексов «АВАКС»-М

Рисунок 2 - Схема пломбировки модуля обработки и управления (контроллера комплекса)

Структура комплексов «АВАКС»-М позволяет комплектовать их различными модулями в зависимости от решаемых задач.

Принцип действия модулей комплексов «АВАКС»-М:

Модуль весоизмерительный - основан на преобразовании сигналов, возникающих во время проезда ТС через пьезоэлектрические датчики, в аналоговые сигналы, параметры которых изменяются пропорционально воздействию нагрузки от колес движущегося ТС и времени прохождения между датчиками. Пьезоэлектрические датчики монтируются в дорожное полотно перпендикулярно направлению движения ТС на определенном расстоянии друг от друга и служат для измерения нагрузки на каждую ось, расстояния между осями и скорости движущегося ТС. На основе полученных результатов измерений производится расчет общей массы ТС путем суммирования нагрузок от каждой оси. Датчики определения многоскатности колес устанавливаются по диагонали относительно направления движения на половину полосы, позволяют определить количество скатов и колес на оси движущегося ТС. Температурный датчик дорожной одежды монтируется под один из пьезоэлектрических датчиков либо отдельно в дорожное полотно и предназначен для измерения и сбора статистических данных о температуре дорожного полотна. Температурный датчик окружающей среды монтируется на открытом воздухе над полосой движения или сбоку в месте, изолированном от прямых солнечных лучей и служит для измерения и сбора данных температуры окружающего воздуха.

Модуль обнаружения и измерения длины ТС - основан на преобразовании сигналов, возникающих во время проезда ТС через индукционные датчики (контуры), в аналоговые сигналы, параметры которых изменяются пропорционально скорости и длине ТС. Индукционные датчики монтируются в дорожное полотно на входе и выходе зоны контроля, представляют собой незамкнутые медные провода в виде 4-х витковой петли и предназначены для обнаружения ТС в зоне контроля, измерения длины и определения классификации движущегося ТС.

Модуль измерения габаритных размеров - основан на преобразовании сигналов, возникающих при непрерывном сканировании датчиком габаритных размеров транспорта дорожного полотна и движущегося ТС, в аналоговые сигналы параметры которых пропорциональны ширине и высоте ТС. Датчики габарита транспорта жестко закреплены над полосой движения, представляют собой оптические лазерные устройства и служат для измерений высоты и ширины движущегося ТС.

Модуль фото-видеофиксации - обзорная видеокамера устанавливается сбоку от автомобильной дороги или над дорогой, предназначена для фото-видеофиксации ТС проезжающих через зону контроля. Видеокамера фото-видеофиксации и распознавания устанавливается над автомобильной дорогой, предназначена для измерений скорости движения ТС, распознавания и фиксации государственного регистрационного номера (ГРЗ), приема данных полученных о точном времени и географических координатах и позволяет синхронизировать внутреннюю шкалу времени комплекса со шкалой времени UTC(SU), выделения и фиксации положения ТС относительно разметки на автомобильных дорогах и фото-видеофиксации нарушений правил дорожного движения ТС. Видеокамеры оснащены встроенными инфракрасными прожекторами. Изображения с видеокамер содержат общий вид ТС, его ГРЗ и местоположение ТС относительно зоны контроля, передаются на промышленный компьютер для дальнейшей обработки, анализа и передачи на сервер. Изображения используются в составе доказательной базы, в случае выявления административного правонарушения. (Функции видеокамеры фото-видеофиксации и распознавания выполняет «Комплекс контроля дорожного движения автоматизированный «Стрелка-Плюс» (рег. №60058-15)).

Модуль обработки и управления - элементы управления и обработки устанавливаются в смонтированный защитный шкаф, располагающийся в непосредственной близости от проезжей части зоны весогабаритного контроля. Контроллер комплекса обеспечивает контроль работоспособности всего комплекса «АВАКС»-М, сбор и обработку сигналов со всех датчиков, синхронизацию и обработку данных полученных со всех модулей комплекса «АВАКС»-М, формируя пакет данных по каждому ТС.

Комплексы «АВАКС»-М в качестве опции могут комплектоваться динамическим информационным табло, планшетным компьютером и компьютером оператора.

Динамическое информационное табло предназначено для информирования водителей ТС о результатах измерений произведенных комплексом «АВАКС»-М с отображением ГРЗ ТС.

Программное обеспечение

Программное обеспечение комплексов «АВАКС»-М (далее-ПО) предназначено для настройки, обработки, сбора, оценки и дальнейшей передачи на компьютерный сервер информации, полученной от контроллера комплекса «АВАКС»-М, формирования протокола регистрации проезда по каждому ТС, присвоение уникального идентификационного номера каждому проезду, отображения информации о событиях происходящих в зоне весогабаритного контроля в режиме реального времени. ПО имеет возможность формирования базы данных, работы с базой данных и хранения (архивирования) информации.

ПО работает автономно и имеет встроенный метрологический модуль обработки данных. Установка метрологически значимого ПО производится в заводских условиях. В процессе эксплуатации не предусматривается какое-либо воздействие на метрологическое ПО: установка или изменение метрологического ПО. В интерфейсе связи нет возможности влиять на метрологическое ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации.

Комплектность

Комплект поставки комплексов приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 204-06-2016 «Комплексы измерительные автоматического весового и габаритного контроля «АВАКС»-М. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.11.2016 г.

Основные средства поверки:

- контрольные автомобильные весы по ГОСТ OIML R 76-1-2011. Погрешность контрольных весов не должна быть более 1/3 значения пределов допускаемых погрешностей поверяемых комплексов;

- рулетка класса точности 3 по ГОСТ 7502-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4274-006-77545075-12 с изменением № 1 от 02.02.2015 г. Комплексы измерительные автоматического весового и габаритного контроля «АВАКС». Технические условия

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин в диапазоне от 0,2 до 50 мкм

ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы

Приказ МВД от 8 ноября 2012 г. № 1014 Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним
