Источники-измерители прецизионные B2900B
|
Номер по Госреестру
|
86342-22 |
|
Модель
|
B2900B |
|
Срок свидетельства (Или заводской номер)
|
05.08.2027 |
|
Межповерочный интервал / Периодичность поверки
|
2 года |
|
Зарегистрировано поверок
|
34 |
|
Найдено поверителей
|
7 |
|
Успешных поверок (СИ пригодно)
|
34(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Источники-измерители прецизионные B2900B (далее - источники-измерители) предназначены для воспроизведения напряжения и силы постоянного тока; измерений напряжения и силы постоянного тока.
Описание
Конструктивно источники-измерители представляют собой многофункциональные цифровые электроизмерительные приборы, обладающие возможностью автоматического самотестирования, калибровки и самодиагностики. Управление и контроль за режимами работы источников-измерителей осуществляет встроенный микроконтроллер.
Источники-измерители имеют следующие модификации B2901BL, B2910BL, B2901B, B2902B, B2911B, B2912B отличающиеся количеством измерительных каналов,
конструктивными особенностями и значениями метрологических характеристик.
Источники-измерители модификаций B2901BL, B2910BL воспроизводят и измеряют силу постоянного тока до 1,5 А. Источники-измерители модификаций B2901B, B2902B, B2911B, B2912B воспроизводят и измеряют силу постоянного тока до 3 А (в импульсном режиме до 10А).
На передней панели источников-измерителей расположены: выключатель питания, функциональные клавиши, входные разъемы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический дисплей, разъем USB; вращающийся регулятор для управления выходными сигналами; блок буквенноцифровых клавиш; выходные гнезда.
На задней панели источников-измерителей расположены: выходные разъемы второго измерительного канала (для B2902B, B2912B); разъемы интерфейсов GPIB, USB, LAN, I/O; разъем сети питания; вентилятор обдува.
Для проведения измерений источники-измерители, в зависимости от требуемого режима работы, непосредственно подключаются к измеряемой цепи или нагрузке.
Принцип работы источников-измерителей в режиме измерения заключается в преобразовании входного аналогово сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображения результатов на жидкокристаллическом дисплее.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, состоящим из буквенноцифирного обозначения, однозначно идентифицирующим каждый экземпляр источников размещена на нижней панели.

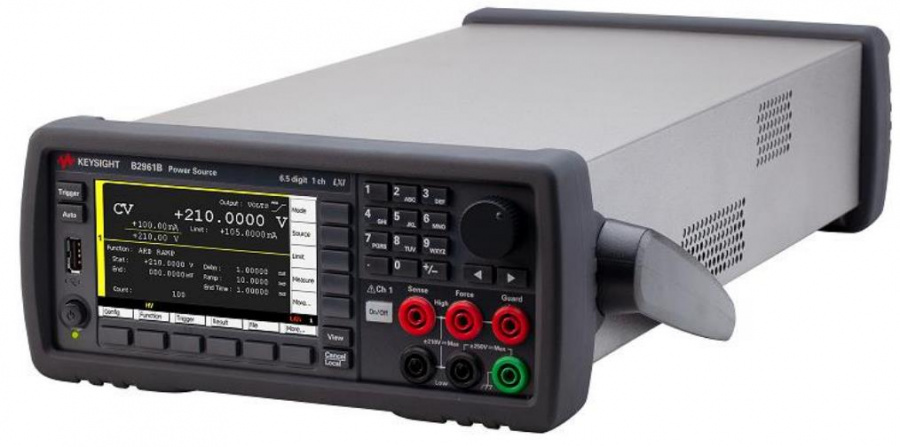

Общий вид источников-измерителей, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунках 1 и 2.
Место нанесения знака
утверждения типа
Место нанесения заводского (серийного) номера
а) Общий вид источников-измерителей прецизионных модификаций B2901BL, B2910BL, B2901B, B2911B панель передняя и место нанесения заводского (серийного) номера
Место пломбировки
б) Общий вид источников-измерителей прецизионных модификаций B2901BL, B2910BL, B2901B, B2911B панель задняя
Рисунок 1 - Общий вид источников-измерителей прецизионных модификаций
B2901BL, B2910BL, B2901B, B2911B место нанесения знака утверждения типа, место
пломбировки от несанкционированного доступа
а) Общий вид источников-измерителей прецизионных модификаций B2902B, B2912B, панель передняя
Место пломбировки
б) Общий вид источников-измерителей прецизионных модификаций B2902B, B2912B, панель задняя
Рисунок 2 - Общий вид источников-измерителей прецизионных модификаций B2902B, B2912B место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой источников-измерителей. Метрологически значимая часть указана в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование программного обеспечения | B2900B Series Firmware |
Номер версии (идентификационный номер) программного обеспечения | Не ниже 1.0.1339.6715 |
Цифровой идентификатор программного обеспечения | — |
Технические характеристики
Таблица 2- Метрологические характеристики
Наименование характеристики | Значение |
Источники-измерители прецизионные модификации B29O1BL | |
В режиме воспроизведения (измерений) напряжения постоянного тока | |
Диапазон воспроизведения (измерений) напряжения постоянного тока, В | от -20 до +20 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне: - от минус 0,2 до плюс 0,2 В включ. - от минус 2,0 до плюс 2,0 В включ. - от минус 20 до плюс 20 В включ. | ±(1,540-^U+2,2540-4)* ±(2,040-^U+3,540-4) ±(1,540-4^U+5,040-3) |
В режиме воспроизведения (измерений) силы постоянного тока | |
Диапазон воспроизведения (измерений) силы постоянного тока, А | от -1,5 до + 1,5 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока, А, в диапазоне: - от минус 1 мкА до плюс 1 мкА включ. - от минус 10 мкА до плюс 10 мкА включ. - от минус 100 мкА до плюс 100 мкА включ. - от минус 1,0 мА до плюс 1,0 мА включ. - от минус 10 мА до плюс 10 мА включ. - от минус 100 мА до плюс 100 мА включ. - от минус 1,0 А до плюс 1,0 А включ. - от минус 1,5 А до плюс 1,5 А включ. | ±(2,540-М+5,040-10)** ±(2,5^10- ±(2,0^10- ±(2,0^10- ±(2,0^10- ±(2,040-M+2,040-5) ±(з,040-М+1,540-3) ±(5,0^10- |
Источники-измерители прецизионные модификации B291OBL | |
В режиме воспроизведения (измерений) напряжения постоянного тока | |
Диапазон воспроизведения (измерений) напряжения постоянного тока, В | от -200 до +200 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне: - от минус 0,2 до плюс 0,2 В включ. - от минус 2,0 до плюс 2,0 В включ. - от минус 20 до плюс 20 В включ. - от минус 200 до 200 В включ. | ±(1,5-10'4-U+2,25-10'4) ±(2,040-^U+3,540-4) ±(1,540-4^U+5,040-3) ±(1,540-^U+5,040-2) |
Наименование характеристики | Значение |
В режиме воспроизведения (измерений) силы постоянного тока | |
Диапазон воспроизведения (измерений) силы постоянного тока, А | от -1,5 до +1,5 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока, А, в диапазоне: - от минус 10 нА до плюс 10 нА включ. - от минус 100 нА до плюс 100 нА включ. - от минус 1 мкА до плюс 1 мкА включ. - от минус 10 мкА до плюс 10 мкА включ. - от минус 100 мкА до плюс 100 мкА включ. - от минус 1,0 мА до плюс 1,0 мА включ. - от минус 10 мА до плюс 10 мА включ. - от минус 100 мА до плюс 100 мА включ. - от минус 1,0 А до плюс 1,0 А включ. - от минус 1,5 А до плюс 1,5 А включ. | ±(1,0-!-10-3+5,0-10-11) ±(б,0^10-4а+1,0^10-10) ±(2,5^10- |
Источники-измерители прецизионные модификации В2901В, В2902В | |
В режиме воспроизведения (измерений) напряжения постоянного тока | |
Диапазон воспроизведения (измерений) напряжения постоянного тока, В | от -200 до +200 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне: - от минус 0,2 до плюс 0,2 В включ. - от минус 2,0 до плюс 2,0 В включ. - от минус 20 до плюс 20 В включ. - от минус 200 до плюс 200 В включ. | ±(1,540- |
В режиме воспроизведения (измерений) силы постоянного тока | |
Диапазон воспроизведения (измерений) силы постоянного тока, А | от -3 до + 3 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока, А, в диапазоне: - от минус 100 нА до плюс 100 нА включ. - от минус 1 мкА до плюс 1 мкА включ. - от минус 10 мкА до плюс 10 мкА включ. - от минус 100 мкА до плюс 100 мкА включ. - от минус 1,0 мА до плюс 1,0 мА включ. - от минус 10 мА до плюс 10 мА включ. - от минус 100 мА до плюс 100 мА включ. - от минус 1,0 А до плюс 1,0 А включ. - от минус 1,5 А до плюс 1,5 А включ. - от минус 3 А до плюс 3 А включ. | ±(6,0-10'4-I+1,0-10-10) ±(2,540-M+5,040-10) ±(2,540-M+1,540-9) ±(2,040-M+2,540-8) ±(2,040-M+2,040-7) ±(2,040-M+2,540-6) ±(2,040-M+2,040-5) ±(з,040-М+1,540-3) ±(5,040-M+3,540-3) ±(4,0-10-3-I+ 7,0 •Ю-3) |
Наименование характеристики | Значение |
Источники-измерители прецизионные модификации В2911В, В2912В | |
В режиме воспроизведения (измерений) напряжения постоянного тока | |
Диапазон воспроизведения (измерений) напряжения постоянного тока, В | от -200 до +200 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока, В, в диапазоне: - от минус 0,2 до плюс 0,2 В включ. - от минус 2,0 до плюс 2,0 В включ. - от минус 20 до плюс 20 В включ. - от минус 200 до плюс 200 В включ. | ±(1,540 |
В режиме воспроизведения (измерений) силы постоянного тока | |
Диапазон воспроизведения (измерений) силы постоянного тока, А | от -3 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока, А, в диапазоне: - от минус 10 нА до плюс 10 нА включ. - от минус 100 нА до плюс 100 нА включ. - от минус 1 мкА до плюс 1 мкА включ. - от минус 10 мкА до плюс 10 мкА включ. - от минус 100 мкА до плюс 100 мкА включ. - от минус 1,0 мА до плюс 1,0 мА включ. - от минус 10 мА до плюс 10 мА включ. - от минус 100 мА до плюс 100 мА включ. - от минус 1,0 А до плюс 1,0 А включ. - от минус 1,5 А до плюс 1,5 А включ. - от минус 3 А до плюс 3 А включ. | ±(1,0^10-3а + 5,0^10-11) ±(б,0^10-4а+1,0^10-10) ±(2,5^10- ±(2,0-10'4 -I+2,0-10’5) ±(з,040-М+1,540-3) ±(5,040-M+3,540-3) ±(4,0-10’3-I+ 7,040-3) |
* U - измеренное (воспроизводимое) значение напряжения, В; * * I - измеренное (воспроизводимое) значение силы тока, А; | |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Количество каналов шт. - B2901BL, B2910BL, B2901B, B2911B | 1 |
- B2902B, B2912B | 2 |
Параметры напряжения переменного тока частотой 50 Гц, В | от 198 до 242 |
Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +35 |
- относительная влажность воздуха, %, не более | 80 |
Габаритные размеры, мм, не более: - высота | 180 |
- ширина | 260 |
- длина | 480 |
Масса, кг, не более - B2901BL, B2910BL, B2901B, B2911B | 6 |
- B2902B, B2912B | 7,4 |
Знак утверждения типа
наносится на лицевую панель источников-измерителей в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Комплектность
Таблица 4 - Комплектность источников-измерителей
Наименование | Обозначение | Количество |
Источник-измеритель прецизионный B2900B | модификации B2901BL, B2910BL, B2901B, B2902B, B2911B, B2912B | 1 шт. |
Кабель питания | 1 шт. | |
Кабель USB | 1 шт. | |
Компакт диск с ПО | 1 шт. | |
Руководство по эксплуатации | 1 экз. | |
Кабель цепи защитной блокировки для ТП-16442В (длиной 1,5 м) | N1294A-011 | в соответствии с заказом. |
Кабель цепи защитной блокировки для ТП-16442В (длиной 3 м) | N1294A-012 | в соответствии с заказом |
Комплект соединительных кабелей (длиной 3 м) | N1294A-002 | в соответствии с заказом |
Адаптер для перехода на триаксиальное подключение для двухпроводных соединений | N1294A-001 | в соответствии с заказом |
Адаптер для перехода на триаксиальное подключение для четырехпроводных соединений | N1294A-002 | в соответствии с заказом |
Тестовое приспособление | N1295A | в соответствии с заказом |
Наименование | Обозначение | Количество |
Тестовое приспособление | 16442В | в соответствии с заказом |
Адаптер для удобства организации внешнего запуска | N1294A-031 | в соответствии с заказом |
Кабель для синхронизации работы нескольких СИ серии В29ххА/В | N1294A-032 | в соответствии с заказом |
Триаксиальный кабель (длиной 1,5 м) | 16494A-001 | в соответствии с заказом |
Триаксиальный кабель (длиной 3 м) | 16494A-002 | в соответствии с заказом |
Триаксиальный кабель (длиной 5 м) | 16494A-005 | в соответствии с заказом |
Сведения о методах измерений
приведены в разделах 3-5 документа «Источники-измерители прецизионные В2900В. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Стандарт предприятия «Единые технические и метрологические требования на источники-измерители прецизионные В2900В», компания «Keysight Technologies Inc.», США.
