Модель
|
Beamex MC6-T (-R) |
|
Страна-производитель
|
ФИНЛЯНДИЯ |
|
Межповерочный интервал / Периодичность поверки
|
2 года, для модуля измерений давления - 1 год |
|
Зарегистрировано поверок
|
13 |
|
Найдено поверителей
|
3 |
|
Успешных поверок (СИ пригодно)
|
13(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерений давления и воспроизведения температуры.
Описание
Калибраторы многофункциональные и коммуникаторы со встроенным термостатом Beamex MC6-T (-R) (далее - калибраторы) предназначены для поставок в Российскую Федерацию, а также другие страны СНГ, и имеют специальное исполнение (-R).
Калибраторы выполняются в различных модификациях:
- MC6-T150 (-R) имеет две зоны нагрева и охлаждения для оптимального контроля температуры;
- MC6-T660 (-R) имеет трехзонный термостат с раздельным регулированием каждой зоны.
Калибраторы применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:
- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов, а также различных преобразователей с цифровыми выходными сигналами по протоколам HART, Foundation Fieldbus H1, Profibus PA;
- приборов для измерения давления - датчиков давления с аналоговым и цифровым выходным сигналом, манометров, электропневматических и пневмоэлектрических преобразователей давления, а также различных реле;
- преобразователей сигналов термоэлектрических преобразователей и
термопреобразователей сопротивления;
- средств измерения температуры погружного типа;
- для воспроизведения и поддержания заданной температуры.
По конструктивному исполнению калибраторы являются переносными приборами с питанием от сети либо - кроме воспроизведения температуры и измерений по каналу R3 - от батареи аккумуляторов. На передней панели калибраторов расположен
жидкокристаллический сенсорный цветной дисплей и клавиатура. На дисплее отображаются результаты измерений/воспроизведений, сведения о режиме работы калибратора, а также виртуальные кнопки для управления режимами калибратора. Каналы измерения (IN) и воспроизведения (OUT) сигналов силы и напряжения постоянного тока гальванически развязаны. Калибраторы имеют встроенный источник постоянного напряжения 24 В для питания токовой петли. Возможно подключение калибратора к персональному компьютеру через интерфейс USB. Режим коммуникатора предназначен для обмена данными между калибратором и СИ, которые поддерживают протокол(ы) полевых шин: HART, FOUNDATION Fieldbus H1 или Profibus РА.
Калибраторы имеют три независимых канала (R1, R2, R3) для измерений сопротивления (сигналов термопреобразователей сопротивления) и два независимых канала (TC1, TC2) для измерения низкого напряжения (сигналов термоэлектрических преобразователей).
С помощью высокоточных внутренних и/или внешних модулей измерений давления калибраторы могут измерять значения избыточного, абсолютного давления или разности давлений.
Встроенный в MC6-T (-R) сухоблочный термостат позволяет задавать и поддерживать температуру с известной точностью, а встроенные каналы измерения - измерять выходной сигнал внешнего термопреобразователя сопротивления повышенной точности и/или калибруемого средства измерения.
Калибраторы могут использоваться в комплекте с внешними термопреобразователями сопротивления повышенной точности (далее - ТС) с индивидуальной градуировкой (с коэффициентами МТШ-90 (для RPRT) или Каллендара-Ван Дюзена (для IPRT).
Внешние термопреобразователи сопротивления повышенной точности
изготавливаются следующих моделей: IPRT-300, RPRT-420-300, RPRT-420-230A, RPRT-660-300, RPRT-660-230A. Модели ТС различаются по метрологическим и техническим характеристикам и состоят из платинового чувствительного элемента (далее - ЧЭ), помещенного в тонкостенную защитную трубку из нержавеющей стали, и соединительного кабеля с разъемом. Схема соединения внутренних проводников ТС с ЧЭ - 4-х проводная.
Фотографии общего вида калибраторов, места нанесения знака поверки и заводского (серийного) номера представлены на рисунке 1.
Общий вид внешних термопреобразователей сопротивления повышенной точности представлен на рисунках 2-4. Заводской (серийный) номер ТС наносится в виде гравировки на защитную трубку ТС или на бирку, прикреплённую к соединительному кабелю ТС.
Пломбирование калибраторов не предусмотрено.
Место нанесения знака поверки
■ I '1'^о|
МС6Т660
Место нанесения заводского (серийного) номера

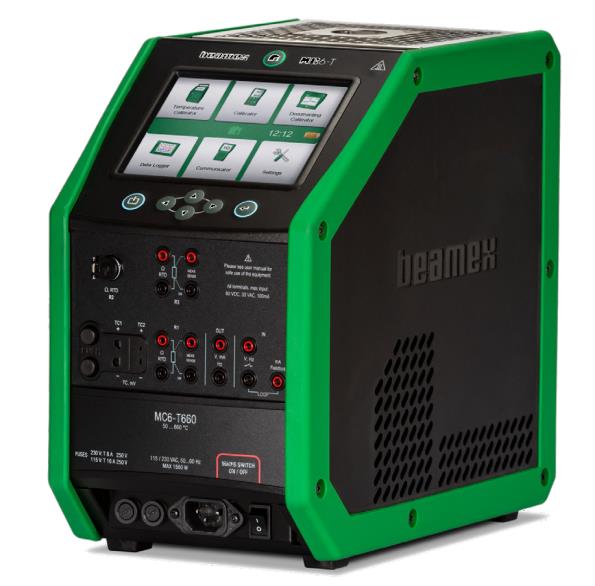

Рисунок 1 - Общий вид калибратора BEAMEX MC6-T (-R) с указанием места нанесения заводского номера
Рисунок 2 - Общий вид внешних термопреобразователей сопротивления модели IPRT-300
Рисунок 3 - Общий вид внешних термопреобразователей сопротивления моделей RPRT-420-230A, RPRT-660-230A
Рисунок 4 - Общий вид внешних термопреобразователей сопротивления моделей RPRT-420-300, RPRT-660-300
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя калибраторов. Номер версии ПО доступен для просмотра на дисплее после включения калибратора и в меню «Настройки - О приборе».
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибратора. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибратора.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | MC6-T |
Номер версии (идентификационный номер ПО) | Версия ПО не ниже 3.20 |
Цифровой идентификатор ПО | Не используется |
Технические характеристики
Метрологические характеристики калибраторов представлены в таблицах 2 - 9.
Таблица 2 - Метрологические характеристики калибраторов при измерении электрических сигналов
Диапазон измеряемых сигналов и используемые клеммы калибратора | Разрешение | Пределы допускаемой погрешности 1), 6 - относительная, Д - абсолютная |
от -1 до +1 В 2) (ТС1, ТС2) | 0,001 мВ | Д=±(0,00007^Х+4 мкВ) |
от -1 до +1 В 3) (IN) | 0,001 мВ | Д=±(0,00006^Х+5 мкВ) |
от 1 до 60 В 3) (IN) | 0,01 мВ | Д=±(0,00006^Х+0,25 мВ) |
от - 25 до +25 мА 4) (IN) | 0,0001 мА | Д=±(0,0001-Х+1 мкА) |
от -100 до -25 мА и от +25 до +100 мА 4) (IN) | 0,001 мА | Д=±(0,0001-Х+1 мкА) |
от 0 до 100 Ом (R1, R2, R3) | 0,001 Ом | Д=±6 мОм 5) |
от 100 до 110 Ом (R1, R2, R3) | 0,001 Ом | 6=±0,006 % 5) |
от 110 до 150 Ом (R1, R2, R3) | 0,001 Ом | 6=±0,007 % 5) |
от 150 до 300 Ом (R1, R2, R3) | 0,001 Ом | 6=±0,008 % 5) |
от 300 до 400 Ом (R1, R2, R3) | 0,001 Ом | 6=±0,009 % 5) |
от 400 до 4040 Ом (R1, R2, R3) | 0,01 Ом | Д=±(0,00015^Х+12 мОм) 5) |
Примечания: 1) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год; X - модуль номинального текущего значения сигнала измеряемого параметра. 2) Rвх > 10 МОм. 3) Rp.x > 2 МОм 4) Rвх < 10 Ом. Электрические параметры встроенного источника питания петли: 24 В ± 5%; Iмaкc=55 мА. Напряжение внешнего источника питания петли не более 60 В. 5) Для 4-х проводного подключения. Для 3 -х проводного подключения к значениям пределов допускаемой погрешности, указанным в таблице 2, добавляется 10 мОм | ||
Таблица 3 - Метрологические характеристики калибраторов при
генерировании / воспроизведении электрических сигналов
Диапазон воспроизводимых сигналов и используемые клеммы калибратора | Разрешение | Пределы допускаемой погрешности1), Д - абсолютная |
от -1 до +1 В 2) (ТС1) | 0,001 мВ | Д=±(0,00007^Х+4 мкВ) |
от -3 до +10 3) (OUT) | 0,01 мВ | Д=±(0,00007^Х+0,1 мВ) |
от -3 до +24 В 3) (OUT) | 0,1 мВ | Д=±(0,00007^Х+0,1 мВ) |
от 0 до 25 мА 4) (OUT) | 0,0001 мА | Д=±(0,000ГХ+1 мкА) |
от 25 до 55 мА 4)(OUT) | 0,001 мА | Д=±(0,0001-Х+2 мкА) |
от 0 до 100 Ом (R1) | 0,001 Ом | Д=±20 мОм |
от 100 до 400 Ом (R1) | 0,001 Ом | Д=±(0,0001-Х+10 мОм) |
от 400 до 4000 Ом (R1) | 0,01 Ом | Д=±(0,00015^Х+20 мОм) |
Примечания: 1) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год; X - модуль номинального текущего значения сигнала генерируемого/воспроизводимого параметра. 2) 1макс = 5 мА. 3) 1макс = 10 мА. 4) Янагр < 1140 Ом (20 мА), 450 Ом (50 мА). | ||
Таблица 4 - Метрологические характеристики калибраторов при измерении 1) и
генерировании / воспроизведении2) частотных электрических сигналов
Диапазон | Разрешение | Пределы допускаемой погрешности3), Д - абсолютная | |
Измерения | Генерирования/ воспроизведения | ||
от 0,0027 до 0,5 Гц | от 0,0005 до 0,5 Гц | 0,000001 Гц | Д=±(0,00002 Г+0,000002 Гц) |
от 0,5 до 5 Гц | 0,00001 Гц | Д=±(0,00002Г+0,00002 Гц) | |
от 5 до 50 Гц | 0,0001 Гц | Д=±(0,00002Г+0,0002 Гц) | |
от 50 до 500 Гц | 0,001 Гц | Д=±(0,00002Г+0,002 Гц) | |
от 500 до 5000 Гц | 0,01 Гц | Д=±(0,00002 Г+0,02 Гц) | |
от 5000 до 50000 Гц | 0,1 Гц | Д=±(0,00002 Г+0,2 Гц) | |
Примечания: 1) Rвх > 1 МОм; минимальная амплитуда сигнала: 1 В (<10 кГц), 1,2 В (от 10 до 50 кГц); сухой контакт 1 В, контакт под напряжением от минус 1 до 14 В. 2) 1макс=10 мА; амплитуда сигнала (форма сигнала - прямоугольная положительная) ип.п от 0 до 24 В; амплитуда сигнала (форма сигнала — прямоугольная симметричная) ип-п от 0 до 6В. 3) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год; F - текущее номинальное значение измеряемой или генерируемой/ воспроизводимой частоты. | |||
Таблица 5 - Метрологические характеристики калибраторов при измерении (R1, R2, R3) и воспроизведении (R1) сигналов термопреобразователей сопротивления
Тип | Диапазон, °С | Пределы допускаемой погрешности5) (измерение), 6 - относительная, Д - абсолютная | Пределы допускаемой погрешности5) (воспроизв ед ение), Д - абсолютная |
1 | 2 | 3 | 4 |
50П (Pt50 а385) 1)2) 3) | от -200 до +270 | Д=±0,03 °С | Д=±0,11 °С |
от +270 до +850 | 6=±0,012 % | Д=±(0,00015^Твос+0,11 °С) | |
100П (Pt100 а385) 1)2) 3) | от -200 до 0 | Д=±0,015 °С | Д=±0,05 °С |
от 0 до +850 | Д=±(0,00012^Тизм+0,015 °С) | Д=±(0,00014^Твос+0,05 °С) | |
200П (Pt200 а385) 1)2) 3) | от -200 до -80 | Д=±0,01 °С | Д=±0,025 °С |
от -80 до 0 | Д=±0,02 °С | Д=±0,035 °С | |
от 0 до +260 | Д=±(0,00012^Тизм+0,02 °С) | Д=±(0,00011^Твос+0,04 °С) | |
от +260 до +850 | Д=±(0,0002^Тизм+0,045 °С) | Д=±(0,0002 •Твос+0,06 °С) | |
400П (Pt400 а385) 1)2) 3) | от -200 до -100 | Д=±0,01 °С | Д=±0,015 °С |
от -100 до 0 | Д=±0,02 °С | Д=±0,03 °С | |
от 0 до +850 | Д=±(0,00019^Тизм+0,045 °С) | Д=±(0,00019^Твос+0,05 °С) | |
500П (Pt500 а385) 1)2) 3) (500П а391-06) 3) | от -200 до -120 | Д=±0,01 °С | Д=±0,015 °С |
от -120 до -50 | Д=±0,02 °С | Д=±0,025 °С | |
от -50 до 0 | Д=±0,045 °С | Д=±0,05 °С | |
от 0 до +850 | Д=±(0,00019^Тизм+0,045 °С) | Д=±(0,00019^Твос+0,05 °С) | |
1000П (Pt1000 а385) 1)2) 3) (1000П а391-06) 3) | от -200 до -150 | Д=±0,008 °С | Д=±0,011 °С |
от -150 до -50 | Д=±0,031 °С | Д=±0,035 °С | |
от -50 до 0 | Д=±0,041 °С | Д=±0,043 °С | |
от 0 до +850 | Д=± (0,00019 ^Тизм+0,041 °С) | Д=±(0,00019^Твос+0,043 °С) | |
50П (50П а391) 1)2) | от -200 до 0 | Д=±0,03 °С | - |
от -200 до +270 | - | Д=±0,11 °С | |
от 0 до +1100 | Д=±(0,0001-ТИЗм+0,03 °С) | - | |
от +270 до +1100 | - | Д=±(0,00017^Твос+0,065 °С) | |
50П (50П а391-06)3) | от -200 до +50 | Д=±0,03 °С | - |
от -200 до +270 | - | Д=±0,11 °С | |
от +50 до +850 | Д=±(0,0001 ^Тизм+0,025 °С) | - | |
от +270 до +850 | - | Д=±(0,00015^Твос+0,073 °С) | |
100П (100П а391) 1)2) | от -200 до 0 | Д=±0,015 °С | Д=±0,05 °С |
от 0 до +850 | Д=±(0,00013^Тизм+0,015 °С) | Д=±(0,00014^Твос+0,05 °С) | |
св. 850 до 1100 | Д=±(0,00025^Тизм+0,03 °С) | Д=±(0,00027^Твос+0,04 °С) | |
100П (100П а391-06) 3) | от -200 до 0 | Д=±0,015 °С | Д=±0,05 °С |
от 0 до +850 | Д=±(0,00012^Тизм+0,015 °С) | Д=±(0,00014^Твос+0,05 °С) | |
50М (50М а428) 1)2) | от -200 до +200 | Д=±0,030 °С | Д=±0,098 °С |
50М (50М а428-06) 3) | от -180 до +200 | Д=±0,029 °С | Д=±0,094 °С |
1 | 2 | 3 | 4 |
100М (100М а428) 1)2) | от -200 до 0 | Д=±0,015 °С | Д=±0,049 °С |
от 0 до +200 | Д=±(0,00012^Тизм+0,015 °С) | Д=±(0,00009^Твос+0,049 °С) | |
100М (100М а428-06) 3) | от -180 до 0 | Д=±0,015 °С | Д=±0,047 °С |
от 0 до +200 | Д=±(0,00012^Тизм+0,015 °С) | Д=±(0,0001 •Твос+0,047 °С) | |
50М (50М а426) 1) | от -50 до +200 | Д=±0,029 °С | Д=±0,094 °С |
100М (100М а426) 1) | от -50 до 0 | Д=±0,015 °С | Д=±0,047 °С |
от 0 до +200 | Д=±(0,00012^Тизм+0,015 °С) | Д=±(0,0001 •Твос+0,047 °С) | |
100H (100Н а617) 1) 2) 3) | от -60до 0 | Д=±0,013 °С | Д=±0,043 °С |
от 0 до +180 | Д=±(0,00007^Тизм+0,013 °С) | ||
46П (46П а391)4) | от -200 до 0 | Д=±0,033 °С | - |
от -200 до +300 | - | Д=±0,12 °С | |
от 0 до +650 | Д=±(0,00008^Тизм+0,033 °С) | - | |
от +300 до +650 | - | Д=±(0,00015^Твос+0,075 °С) | |
53М (53М а426) 4) | от -50 до +200 | Д=±0,027 °С | Д=±0,089 °С |
Примечания: Разрешение для всех типов термопреобразователей сопротивления: 0,001 °С. 1) МПТШ-68 (ГОСТ 6651-84). 2) МТШ-90 (ГОСТ 6651-94). 3) МТШ-90 (ГОСТ Р 8.625 -2006, ГОСТ 6651-2009). 4) МПТШ-68 (ГОСТ 6651-78: гр.21,23). 5) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год. Для 3-х проводного подключения к значениям пределов допускаемой погрешности, указанным в таблице, добавляется 10 мОм. Тизм- текущее номинальное значение измеряемой температуры, °С; Твос - текущее номинальное значение воспроизводимой температуры, °С; Значение силы измерительного тока, пульсирующего в обоих направлениях, при измерении сигналов термопреобразователей сопротивления 1изм для диапазона измерений от 0 до 500 Ом составляет 1 мА, для диапазона измерений свыше 500 Ом — 0,2мА; Значение силы тока, при воспроизведении сигналов термопреобразователей сопротивления, (при значении воспроизводимого сопротивления от 0 до 650 Ом) 1нагр не более 5 мА; Значение напряжения, при воспроизведении сигналов термопреобразователей сопротивления (при значении воспроизводимого сопротивления от 650 до 4000 Ом) Ксим x 1нагр не более 3,25 В | |||
Таблица 6 - Метрологические характеристики калибраторов при измерении (ТС1, ТС2) и воспроизведении (ТС1) сигналов термоэлектрических преобразователей
Тип | Диапазон, °С | Пределы допускаемой погрешности 3) (измерение, воспроизведение), 6 - относительная, Д - абсолютная |
1 | 2 | 3 |
ПР (В) 1) 2) | от 0 до +200 | Д=±(0,00007 ^U+4 мкВ) |
от +200 до +500 | Д=±2,0 °С | |
от +500 до +800 | Д=±0,8 °С | |
от +800 до +1820 | Д=±0,5 °С | |
ПП (R) 1) 2) | от -50 до 0 | Д=±1,0 °С |
от 0 до +150 | Д=±0,7 °С | |
от 150 до +400 | Д=±0,45 °С | |
от 400 до +1768 | Д=±0,4 °С | |
ПП (S) 1) 2) | от -50 до 0 | Д=±0,9 °С |
от 0 до +100 | Д=±0,7 °С | |
от +100 до +300 | Д=±0,55 °С | |
от +300 до +1768 | Д=±0,45 °С | |
ха(к) 1) 2) | от -270 до -200 | Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 | Д=±(0,001-Т+0,1 °С) | |
от 0 до +1000 | Д=±(0,00007^Т+0,1 °С) | |
от +1000 до +1372 | 6=±0,017 % | |
ХК(Е) 1) 2) | от -270 до-200 | Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 | Д=±(0,0006^Т+0,07 °С) | |
от 0 до +1000 | Д=±(0,00005^Т+0,07 °С) | |
мк(Т) 1) 2) | от -270 до -200 | Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 | Д=±(0,00ВТ+0,1 °С) | |
от 0 до 400 | Д=±0,1 °С | |
ЖК(Д) 1) 2) | от -210 до -200 | Д=±(0,00007 ^U+4 мкВ) |
от -200 до 0 | Д=±(0,0006^Т+0,08 °С) | |
от 0 до +1200 | Д=±(0,00006^Т+0,08 °С) | |
HH(N) 1) 2) | от -270 до -200 | Д=±(0,00007 ^U+4 мкВ) |
от -200 до -100 | 6=±0,2 % | |
от -100 до 0 | Д=±(0,0005^Т+0,15 °С) | |
от 0 до +800 | Д=±0,15 °С | |
от +800 до +1300 | Д=±(0,0001 ^Т+0,07 °С) | |
U 1) | от -200 до 0 | Д=±(0,0007^Т+0,1 °С) |
от 0 до +600 | Д=±0,1 °С | |
L1) | от -200 до 0 | Д=±(0,0004^Т+0,08 °С) |
от 0 до +900 | Д=±(0,00005^Т+0,08 °С) | |
XK(L) 1) 2) | от -200 до 0 | Д=±(0,00052^Т+0,07 °С) |
от 0 до +380 | Д=±0,07 °С | |
от +380 до +800 | Д=±(0,00008^Т+0,04 °С) |
1 | 2 | 3 |
ВР(А)-1 1) 2) | от 0 до +300 | Д=±(-0,ООО23-Т+0,33 ОС) |
от +300 до +1500 | Д=±(0,00014-Т+0,22 ОС) | |
от +1500 до +2500 | Д=±(0,00039-Т-0,15 ОС) | |
Примечания: Разрешение для всех типов термоэлектрических преобразователей: 0,01 °С. 1) МПТШ-68 (ГОСТ 3044-84, ГОСТ Р 50431-92, МЭК 584-1-77). 2) МТШ-90 (ГОСТ Р 8.585 - 2001). 3) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год, не включая погрешность канала компенсации температуры холодного спая. T - модуль текущего номинального значения измеряемой или воспроизводимой температуры, °С; U - модуль текущего номинального значения напряжения, соответствующего измеряемой или воспроизводимой температуре согласно 1) и 2), мкВ. | ||
Таблица 7 - Метрологические характеристики калибраторов при автоматической
компенсации температуры холодного спая термоэлектрических преобразователей (ТС1, ТС2)
Диапазон компенсации, ос | Пределы допускаемой погрешности при температуре окружающей среды от +15 до +35 ос 1), Д — абсолютная | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от 0 до +15 и от +35 до верхнего предела диапазона рабочих условий, Д - абсолютная |
от 0 до +45 | Д=±0,15 °C | Д=±0,005 °C на 1 °C |
1) Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год. | ||
Таблица 8 - | Метрологические характеристики калибраторов при измерении давления | |||
Внутренние модули | Внешние модули EXT и EXT-IS | Панельные модули EXT CENTRiCAL | Диапазон измерений 1) | Пределы допускаемой погрешности2) |
1 | 2 | 3 | 4 | 6 |
PB | EXTB, EXTB-IS | EXTB CENTRiCAL | от 70 до 120 кПа абс. | ±0,05 кПа |
— | EXT10mD, EXT10mD-IS | EXT10mD CENTRiCAL | от -1 до 1 кПа | ±(0,10 % П + 0,05 % Д) |
— | EXT100m, EXT100m-IS | EXT100m CENTRiCAL | от 0 до 10 кПа | ±(0,025 % П + 0,025 % ВП) |
— | EXT250mC, EXT250mC-IS | — | от -25 до 25 кПа | ±(0,025 % П + 0,025 % ВП) |
— | EXT400mC, EXT400mC-IS | EXT400mC CENTRiCAL | от -40 до 40 кПа | ±(0,025 % П + 0,02 % ВП) |
— | EXT630mC, EXT630mC-IS | — | от -63 до 63 кПа | ±(0,025 % П + 0,02 % ВП) |
— | EXT1C, EXT1C-IS | EXT1C CENTRiCAL | от -100 до 100 кПа | ±(0,025 % П + 0,015 % ВП) |
— | EXT1,6C, EXT1,6C-IS | — | от -100 до 160 кПа | ±(0,025 % П + 0,015 % ВП) |
— | EXT2C, EXT2C-IS | EXT2C CENTRiCAL | от -100 до 200 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT2,5C, EXT2,5C-IS | — | от -100 до 250 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT4C, EXT4C-IS | — | от -100 до 400 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT6C, EXT6C-IS | EXT6C CENTRiCAL | от -100 до 600 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT10C, EXT10C-IS | — | от -100 до 1000 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT16C, EXT16C-IS | — | от -100 до 1600 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT20C, EXT20C-IS | EXT20C CENTRiCAL | от -100 до 2000 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT25, EXT25-IS | — | от 0 до 2500 кПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT40, EXT40-IS | — | от 0 до 4 МПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT60, EXT60-IS | EXT60 CENTRiCAL | от 0 до 6 МПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT100, EXT100-IS | EXT100 CENTRiCAL | от 0 до 10 МПа | ±(0,025 % П + 0,01 % ВП) |
1 | 2 | 3 | 4 | 6 |
— | EXT160, EXT160-IS | EXT160 CENTRiCAL | от 0 до 16 МПа | ±(0,025 % П + 0,01 % ВП) |
— | EXT250, EXT250-IS | EXT250 CENTRiCAL | от 0 до 25 МПа | ±(0,025 % П + 0,015 % ВП) |
— | EXT400, EXT400-IS | — | от 0 до 40 МПа | ±(0,025 % П + 0,015 % ВП) |
— | EXT600, EXT600-IS | EXT600 CENTRiCAL | от 0 до 60 МПа | ±(0,025 % П + 0,015 % ВП) |
— | EXT1000, EXT1000-IS | — | от 0 до 100 МПа | ±(0,025 % П + 0,015 % ВП) |
— | EXT200mC-s, EXT200mC-s-IS | — | от -20 до 20 кПа | ±(0,05 % П + 0,05 % ВП) |
— | EXT2C-s, EXT2C-s-IS | — | от -100 до 200 кПа | ±0,05 % ВП |
— | EXT20C-s, EXT20C-s-IS | — | от -100 до 2000 кПа | ±0,05 % ВП |
— | EXT160-s, EXT160-s-IS | — | от 0 до 16 МПа | ±0,05 % ВП |
Примечания: П - показание; Д - диапазон измерений; ВП - верхний предел измерений 1) При наличии установленного в калибратор внутреннего барометрического модуля РВ любой модуль давления может измерять как избыточное, так и абсолютное давление. 2) Включая нелинейность, гистерезис, повторяемость и дрейф при температуре от св. +15 до +35 °С. Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от 0 до +15 °С и от св. +35 до +45 °С: - ±0,001 % П на 1 °C; - ±0,002 % Д на 1 °C (для модулей EXT10mD, EXT10mD-IS, EXT10mD CENTRiCAL) | ||||
Таблица 9 - Метрологические характеристики калибраторов при воспроизведении
температуры
Наименование характеристики | Значение характеристики (в зависимости от модели калибратора)1) 2) | |
MC6-T150 (-R) | MC6-T660 (-R) | |
1 | 2 | 3 |
Диапазон воспроизводимых температур, °C | от -30 3) до +150 | от +50 4) до +660 |
Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру при температуре окружающей среды от +13 до +33 °С включ., °С | ±0,15°С | ±0,2 (в диапазоне от +50 до +150 °С включ.); ±0,3 (в диапазоне св. +150 до +420 °С включ.); ±0,5°С (в диапазоне св. +420 до +660 °С) |
Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды от 0 до 13°С (не включ.) и св. 33 до 45°С, °С/°С | ±0,006 | ±0,00003- tзад где tзад — значение заданной температуры, °C |
Пределы допускаемой абсолютной погрешности измерений температуры с использованием внешнего термопреобразователя сопротивления повышенной точности при температуре окружающей среды от +13 до +33 °С включ., °С: | ||
- для модели IPRT-3005) | ±(0,00048Чизм +0,05), где 1изм — модуль значения измеряемой температуры, °C | ±(0,00048Чизм +0,036) (в диапазоне от +50 до +300 °С) |
- для моделей RPRT-420-300, RPRT-420-230A6) | ±0,04 | ±0,04 (в диапазоне от +50 до +150 °С включ.); ±(0,00028^ U +0,017) (в диапазоне св. +150 до +420 °С) |
- для моделей RPRT-660-300, RPRT-660-230A7) | ±0,04 | ±0,04 (в диапазоне от +50 до +150 °С включ.); ±(0,00028^ U +0,017) (в диапазоне св. +150 до +660 °С) |
Наименование характеристики | Значение характеристики (в зависимости от модели калибратора)(1)(2) | |
MC6-T150 (-R) | MC6-T660 (-R) | |
Нестабильность поддержания заданной температуры в течение 30 минут после достижения режима стабилиза Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
Ваш заказ можем доставить собственными ресурсами, при условии вашего нахождения в городе. Либо через 4 варианта доставки:
0
Ваша корзина пустаИсправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
Готовые конфигурации
Устанавливайте готовые тематики или выбирайте конфигурации. Они помогут быстро запустить сайт. Продумано все — структура, расположение баннеров, вид списка, отображение карточки товара и текст.
Точная настройка
Управляйте настройками из публичной части. Выбирайте внешний вид элементов и разделов, включайте, отключайте и передвигайте блоки. Изменяйте дизайн сайта в 1 клик.
| ||
