Термопреобразователи сопротивления XPS
|
Номер по Госреестру
|
75906-19 |
|
Модель
|
НИДЕРЛАНДЫ |
|
Страна-производитель
|
19.08.2024 |
|
Срок свидетельства (Или заводской номер)
|
XPS |
|
Межповерочный интервал / Периодичность поверки
|
2 года |
|
Зарегистрировано поверок
|
518 |
|
Найдено поверителей
|
5 |
|
Успешных поверок (СИ пригодно)
|
517(100%) |
|
Неуспешных поверок (СИ непригодно)
|
1(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Термопреобразователи сопротивления XPS, (далее ТС) предназначены для измерений температуры неагрессивных жидких, сыпучих и газообразных сред. ТС могут использоваться в различных отраслях промышленности, в том числе и во взрывоопасных зонах.
Описание
Принцип действия ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.
Измерительным узлом является чувствительный элемент (ЧЭ), представляющий собой бифилярную намотку из платиновой проволоки. ЧЭ помещен в защитную арматуру из нержавеющей стали.
ЧЭ при помощи соединительных проводов выводится на соединительную головку. Исполнения ТС различаются схемой подключения ЧЭ, количеством ЧЭ, типом соединительной головки, а также диаметром и длиной погружной части.
ТС изготавливаются в обычном и во взрывозащищенном исполнении.
Информация об исполнении ТС зашифрована в коде полного условного обозначения
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
X | P | S |
4 - маркировка взрывозащиты (1 - 2ExiaII5X; 2 - 0ExiaIICT6X или 0ExiaIICT4X; 3 -
1ExdIICT6X);
5 - количество ЧЭ;
6 - тип головки;
7 -8 - термоколодец (гильза);
9 - схема подключения ТС (O - 2-х проводная; P - 3-х проводная; Q - 4-х проводная);
10-13 - длина погружной части.
Общий вид термометров приведен на рисунке 1

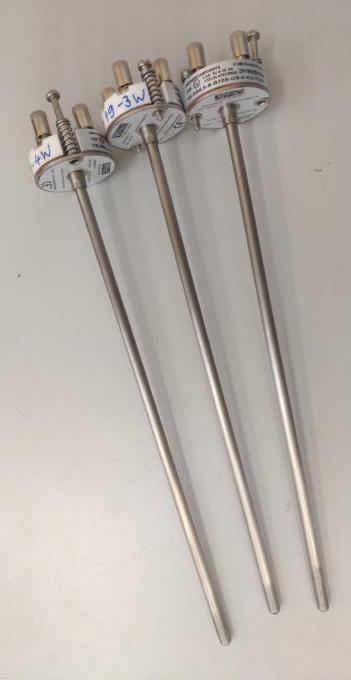

Рисунок 1 - Общий вид термопреобразователей сопротивления XPS (обычное и взрывозащищенное исполнение)
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Тип чувствительного элемента | Pt100 |
Количество чувствительных элементов | 1 или 2 |
Диапазон измерений температуры, °С | от -200 до +550 |
Класс допуска по ГОСТ 6651-2009 | класс А в диапазоне от -100 до +450 °С, класс В в диапазоне от -200 до +500 °С |
Температурный коэффициент, °С-1 | 0,00385 |
Пределы допускаемой абсолютной погрешности, °С | класс А ±(0,15 + 0,002•|tизм|),* класс В ±(0,3 + 0,005%зм|) |
Схема внутренних соединений | двух-, трех- или четырехпроводная |
* — 1изм - измеренная температура | |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Сопротивление изоляции, МОм, не менее | 10 |
Длина погружаемой части, мм | от 145 до 6000 |
Диаметр погружаемой (монтируемой) части, мм | 6,0 для обычного исполнения от 6,0 до 20 для взрывозащищенного исполнения |
Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +80 от 0 до 95 (без конденсации) |
Масса, кг, не более | 0,3+0,001 |
Наработка на метрологический отказ, ч, не менее Средний срок службы, лет | 40000 10 |
** - L - длина погружной части в мм | |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на корпус преобразователя в виде наклейки.
Комплектность
Таблица 3 - Комплектность ТС
Наименование | Обозначение | Количество |
Т ермопреобразователь сопротивления | XPS | 1 шт. |
Паспорт | 1 экз. |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, диапазон измерений от -50 °С до +650 °С, пределы допускаемой погрешности: ±0,031 °С (в диапазоне от -50 до +400 °С), ±0,061 °С (в диапазоне св. +400 °С), регистрационный номер в Федеральном информационном фонде 15595-12;
- термостат переливной прецизионный ТПП-1.1, диапазон воспроизводимой температуры от -40 до +100 °С, регистрационный номер в Федеральном информационном фонде 33744-07;
- преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей сопротивления с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация компании «Thermo Electric Instrumentation», Нидерланды
