Термопреобразователи сопротивления ТРИД
|
Номер по Госреестру
|
80130-20 |
|
Модель
|
РОССИЯ |
|
Страна-производитель
|
18.12.2025 |
|
Срок свидетельства (Или заводской номер)
|
ТРИД |
|
Межповерочный интервал / Периодичность поверки
|
2 года |
|
Зарегистрировано поверок
|
739 |
|
Найдено поверителей
|
12 |
|
Успешных поверок (СИ пригодно)
|
720(97%) |
|
Неуспешных поверок (СИ непригодно)
|
19(3%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Термопреобразователи сопротивления ТРИД (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры или защитного чехла ТС.
Описание
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Термопреобразователи изготовляются двух моделей ТС1 и ТС2, которые отличаются друг от друга по метрологическим и техническим характеристикам, по конструктивному исполнению и способу монтажа.

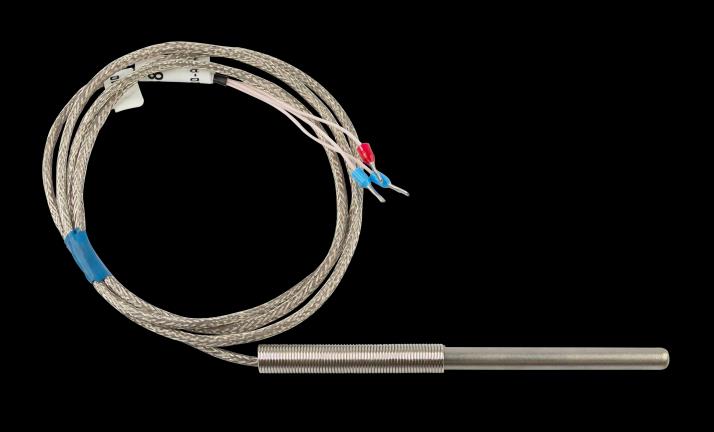

Термопреобразователи модели ТС1 конструктивно выполнены в виде завальцованной с одного конца трубки цилиндрической формы из нержавеющей стали с присоединенным кабелем с удлинительными проводами в защитной оплетке.
Термопреобразователи модели ТС2 конструктивно выполнены в виде завальцованной с одного конца трубки цилиндрической формы из нержавеющей стали с присоединенной керамической клеммной платформой, помещенной в защитную головку различной формы, с откручивающейся крышкой и кабельным выводом.
В трубке размещен один проволочный или пленочный ЧЭ с номинальной статической характеристикой (НСХ) преобразования по ГОСТ 6651-2009 типа «Pt100», «Pt1000» или «50М» и внутренними соединительными проводами с минеральной изоляцией. Схема соединения внутренних проводов ТС с ЧЭ: 2-х, 3-х, 4-х проводная.
Монтаж термопреобразователей осуществляется при помощи штуцера, резьбового или байонентного соединения или путем свободной установки в патрубке. Для предотвращения загиба или повреждения кабеля ТС могут дополнительно иметь пружину у основания кабеля.
Варианты исполнений ТС приведены в таблице 1.
Таблица 1 - Обозначение исполнений термопреобразователей сопротивления ТРИД
Термопреобразователь сопротивления ТРИД //////_/_ 1 2 3 4 5 6 7 8 | |
1. Тип изделия | |
ТС | Термопреобразователь сопротивления |
2. Модель ТС | |
1 | ТС с кабельным выводом |
2 | ТС с коммутационной головкой |
3. Тип конструктивного исполнения | |
01 | без штуцера |
02 | со штуцером без шестигранника |
03 | со штуцером с шестигранником |
04 | со штуцером с шестигранником и стопорным кольцом |
05 | со штуцером с шестигранником, со стопорным кольцом и пружиной |
09 | с байонетным монтажным типом присоединения (*) | |
11 | без штуцера(*) | провод с силиконовой изоляцией для удлинения присоединительных проводов ЧЭ, без использо -вания корундовых изоляторов |
12 | со штуцером без шестигранника(*) | |
13 | со штуцером с шестигранником (*) | |
18 | с наконечником игольчатого типа(*) | |
4. Диаметр погружаемой части в мм | ||
5. Длина погружаемой части в мм | ||
6. Тип штуцера | ||
7. Тип чувствительного элемента | ||
Pt100 | Платиновый ЧЭ со значением номинального сопротивления 100 Ом | |
Pt100 | Платиновый ЧЭ со значением номинального сопротивления 1000 Ом | |
50M | Медный ЧЭ со значением номинального сопротивления 50 Ом | |
8. Марка материала защитного чехла (корпуса) | ||
А | нержавеющая сталь 12Х18Н10Т | |
Примечание: (*) - исполнения только для термопреобразователей модели ТС1. | ||
Фотографии общего вида ТС приведены на рисунке 1.
ТС101
ТС102
ТС104
ТС103
ТС105
ТС109
ТС111
ТС112
ТС113
ТС201
ТС204
ТС205
Рисунок1 - Общий вид термопреобразователей сопротивления ТРИД
Пломбирование ТС не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические и основные технические характеристики термопреобразователей сопротивления ТРИД приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики__________________________________________
Класс допуска | Диапазон измерений температуры, °С | Допуск по ГОСТ 6651-2009, °С |
Для ТС с НСХ «Pt100», «PtlOOO» (а = 0,00385 °С-1) | ||
AA A В С | от -40 до +250 от -40 до +450 от -40 до +660 от -40 до +660 | ±(0,1+0,0017-^) ±(0,15+0,002-^1) ±(0,3+0,005-t|) ±(0,6+0,01-|t|) |
Для ТС с НСХ «50М» (а = 0,00428 °С-1) | ||
A B C | от -40 до +120 от -40 до +200 от -40 до +200 | ±(0,15+0,002-^) ±(0,3+0,005ф|) ±(0,6+0,01-|t|) |
Примечания: 1) |t| - абсолютное значение температуры, °С, без учета знака; 2) Для классов допуска АА и А не допускается использование 2 -х проводной схемы соединения проводов; 3) для ТС с НСХ «Pt100», «Pt1000» с длиной монтажной части менее 200 мм диапазон измерений температуры составляет от -40 до +200 °С. | ||
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Электрическое сопротивление изоляции ТС между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от + 15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
Время термической реакции т0,63 в зависимости от диаметра монтажной части ТС, с, не более: - в водной среде (1 м/с) - в воздушной среде (3 м/с) | от 8 до 20 от 20 до 60 |
Диаметр монтажной части ТС, мм | 4; 6; 8; 10; 20 |
Длина монтажной части ТС, мм | от 25 до 2000 |
Длина кабеля с удлинительными проводами (для модели ТС1), м | от 0,5 до 1 |
Масса, кг | от 0,05 до 5 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре +35 °С), % | от -50 до +85(*) до 95 |
Средняя наработка на отказ (при значении вероятности безотказной работы 0,95), не менее, ч | 40000 |
Средний срок службы, лет, не менее | 10 |
Наименование характеристики | Значение |
Примечание: (*) - до +120 °С по специальному заказу. | |
Знак утверждения типа
наносится на титульный лист паспорта на ТС (в правом верхнем углу) типографским способом и/или на шильдик (табличку), прикрепленный к ТС.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количеств |
Т ермопреобразователь сопротивления платиновый ТРИД | исполнение в соответствии с заказом | 1 шт. |
Паспорт | ВПМ 421140.006 ПС | 1 экз. |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления
из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3 -го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
ТУ 4211-006-60694339-2018 Термопреобразователи сопротивления ТРИД. Технические условия.
