Термопреобразователи сопротивления MTT
|
Номер по Госреестру
|
92440-24 |
|
Модель
|
MTT |
|
Срок свидетельства (Или заводской номер)
|
21.06.2029 |
|
Межповерочный интервал / Периодичность поверки
|
2 года |
|
Актуальность информации
|
16.02.2025 |
Назначение
Термопреобразователи сопротивления MTT (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры монтажной части ТС.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи представляют собой неразборную конструкцию и выполнены в виде корпуса стержневого типа (зонда) с присоединенным кабелем с удлинительными проводами, помещенным в гибкую металлическую оболочку. Внутри корпуса ТС располагаются один или два платиновых ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 66512009. Материал корпуса ТС - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
ТС изготавливаются различных исполнений, различающихся по количеству ЧЭ, по конструктивному исполнению и по типу присоединения к объекту измерений.
Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.
Таблица 1 - Структура условного обозначения исполнений термопреобразователей сопротивления MTT____________________________________________________________
Термопреобразователь сопротивления MTTx - х - х - х - х - х - х - х - х - х 1 2 3 4 5 6 7 8 9 10 | |
1. Количество ЧЭ и схема соединения внутренних проводов с ЧЭ | |
RTD | 1 ЧЭ, 2-х проводная схема соединения внутренних проводов |
RTD1 | 1 ЧЭ, 3-х проводная схема соединения внутренних проводов |
RTD7 | 1 ЧЭ, 4-х проводная схема соединения внутренних проводов |
RTD2 | 2 ЧЭ, 2-х проводная схема соединения внутренних проводов |
RTD10 | 2 ЧЭ, 3-х проводная схема соединения внутренних проводов |
RTD11 | 2 ЧЭ, 4-х проводная схема соединения внутренних проводов |
2. Тип присоединения | |
1/2-22UNF | 1/2 |
M14X1.5 | M14 |
M16X1.5 | M16 |
M18X1.B | M18 |
3. Длина монтажной части ТС | |
3 | 76 мм |
4 | 102 мм |
6 | 152 мм |
8 | 203 мм |
0 | 228 мм |
12 | 318 мм |
Xmm | Длина монтажной части в мм |
4. Длина кабеля с удлинительными проводами | |
4 | 102 мм |
6 | 152 мм |
18 | 460 мм |
30 | 760 мм |
Xmm | Длина присоединительных проводов в мм |
5. Вид защитной оболочки для удлинительных проводов | |
FN | Отсутствует |
FY | Гофрированная оболочка |
FT | Оболочка из нержавеющей стали |
6. Тип наконечника зонда | |
L | Ромбовидный |
T | Эллиптический |
Rx | Цилиндрический (диаметр в мм) 1 - ------— |
C | Конический |
F | Плоский _____/ |
7. Длина зонда | |
Lx | Длина в мм |
L0 | Стандартный плоский зонд |
8. Материал зонда | |
- | SUS304 |
3L | SUS316 |
C2 | Hastelloy-C276 |
9. Тип электрического соединения | |
W | Прямой вывод (Y-образная клемма) |
W1 | Прямой вывод (круглая клемма) |
P | Коммутационная панель |
T | Разъем M16-7PIN |
B | Съемный блокировочный разъем |
10. Тип жесткого винта | |
FI | Стандартный крепежный винт |
HD | Стандартный подвижный винт |
Cx | Крепежный винт с удлиненной резьбой (длина резьбы x в мм) |
YH | Подвижный винт с канавкой для полного выхода резца |
YF | Крепежный винт с канавкой для полного выхода резца |
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом гравировки на корпус ТС. Нанесение знака поверки на средство измерений не предусмотрено.
Фотография общего вида ТС с указанием места нанесения заводского номера приведена на рисунке 1.

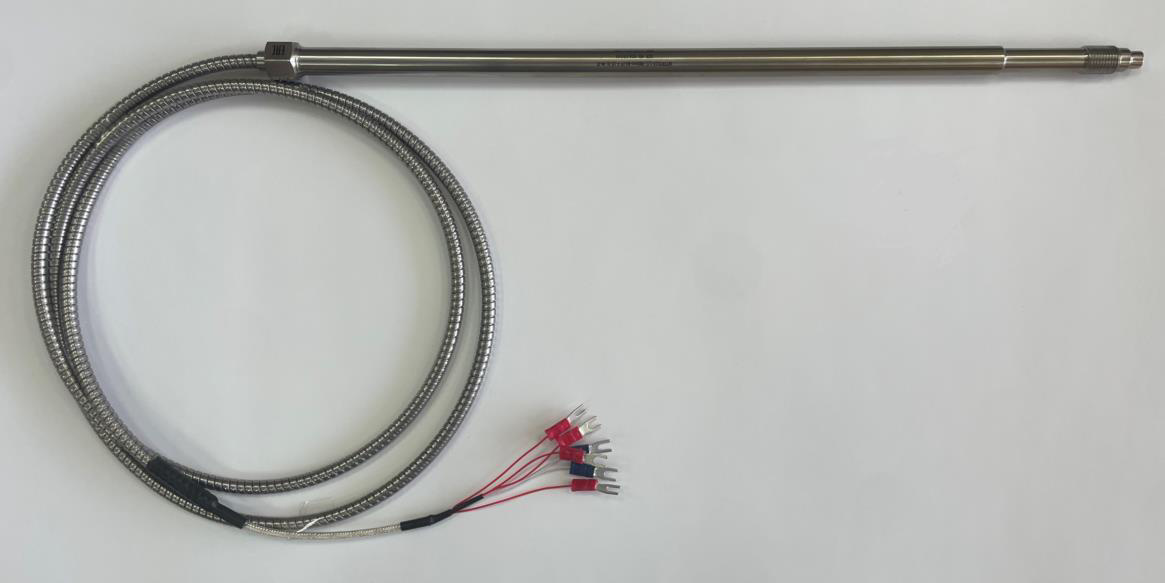

Рисунок 1 - Общий вид термопреобразователей сопротивления MTT с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Технические характеристики
Метрологические и основные технические характеристики ТС приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений температуры, °С | от -50 до +400 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
Класс допуска ТС по ГОСТ 6651-2009 | А(1), В |
Температурный коэффициент а, °С-1 | 0,00385 |
Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В | ±(0,15+0,002^t|)(2) ±(0,3+0,005^t|)(2) |
Примечания: (1) - для класса допуска «А» не допускается использование 2-х проводной схемы соединения проводов; (2) - |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее | 100 |
Диаметр монтажной части, мм | от 7,8 до 12,7 |
Длина монтажной части(1), мм | 76; 102; 152; 203;228; 318 |
Длина кабеля с удлинительными проводами, мм(1) | 102; 152; 460; 760 |
Масса, кг, не более | 3 |
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, %, не более | от -40 до +80 90 |
Средняя наработка до отказа, ч, не менее | 30000 |
Средний срок службы, лет, не менее | 8 |
Примечание: (1) - и более, по специальному заказу. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Термопреобразователь сопротивления | MTT | 1 шт. |
Руководство по эксплуатации (на русском языке) | - | 1 экз. |
Примечания: (1) - исполнение в соответствии с заказом; (2) - по дополнительному заказу. | ||
Сведения о методах измерений
приведены в разделе «Проведение измерений» руководства по эксплуатации.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Стандарт предприятия изготовителя Shanghai Sensoriot Technology Co.,Ltd., Китай.
