Термометры газовые показывающие электроконтактные ТГП-100Эк-М
|
Номер по Госреестру
|
46020-16 |
|
Модель
|
ТГП-100Эк-М |
|
Страна-производитель
|
РОССИЯ |
|
Срок свидетельства (Или заводской номер)
|
01.03.2021 |
|
Зарегистрировано поверок
|
1 год |
|
Найдено поверителей
|
1276 |
|
Успешных поверок (СИ пригодно)
|
59 |
|
Неуспешных поверок (СИ непригодно)
|
1219(96%) |
|
Актуальность информации
|
57(4%) |
|
Методика поверки / информация о поверке
|
16.02.2025 |
Назначение
Термометры газовые показывающие электроконтактные ТГП-100Эк-М (в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов, применяемых в промышленности.
Описание
Термометры состоят из измерительного и сигнализирующего устройств. Измерительное устройство представляет собой манометрическую термосистему, состоящую из пружины манометрической с держателем, термобаллона и дистанционного капилляра. Капилляр по всей длине защищён защитной оболочкой.
Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Пределы замыкания и размыкания цепи задаются двумя указателями. Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.

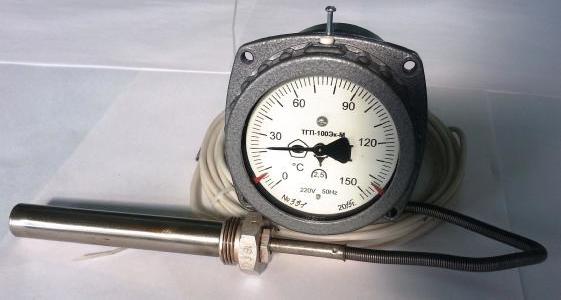

Рисунок 1 - Общий вид термометров газовых показывающих электроконтактных
ТГП-100Эк-М
Рисунок 2 - Схема пломбирования
Технические характеристики
Таблица 1
Наименование характеристики | Значение характеристики |
1 | 2 |
Диапазоны измеряемых температур, °С | От минус 25 до 75, от минус 0 до 100, от минус 0 до 150, от минус 0 до 200, от минус 0 до 300 |
Класс точности | 2,5 |
Пределы допускаемой основной погрешности от диапазона измерений, % | ± 2,5 |
Вариация показаний, °С | Не более абсолютного значения предела допускаемой основной погрешности показаний |
Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха, % от диапазона измерения, не более | ±0,5% от диапазона измерения на каждые 10 °С изменения температуры плюс 0,015 % от диапазона измерения на каждые 10 °С изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра |
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений | ± 4 |
Вариация срабатывания сигнального устройства, °С | Не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства |
Продолжение таблицы 1
1 | 2 |
Пределы допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха, °С | ± (X+0,05At), Х-половина абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства, °С; At-абсолютное значение разности между температурой окружающего воздуха и 20°С |
Показатель тепловой инерции, с, не более | Спокойный воздух - 500, спокойная вода - 15 Воздух (скорость 7м/с) - 60, вода (скорость 7 м/с) - 3 |
Способ присоединения термобаллона | Г ибкий |
Диаметр термобаллона, мм | 20 |
Длина погружения термобаллона, мм | 250, 315, 400, 630 |
Габаритные размеры корпуса, мм | 106х106х167,5 |
Материал погружаемой части термобаллона | Нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1 |
Материал корпуса прибора | Алюминиевый сплав |
Масса, не более, кг | Не более 4,5 |
Средний срок службы, не менее, лет | 10 |
Средняя наработка на отказ, ч | 10000 |
Условия эксплуатации: - диапазон температур окружающего воздуха, ° С - относительная влажность, % | От минус 30 до 60 80 при 35 °С |
Знак утверждения типа
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.
Комплектность
приведена в таблице 2.
Таблица 2
Обозначение изделия | Наименование изделия | Кол-во | Примечание |
СНИЦ.405 153.010 | Термометр | 1 шт. | В зависимости от заказа |
СНИЦ.405 153.010 РЭ | ТГП-100Эк-М Руководство по | 1 экз. | При поставке термометров в один адрес |
СНИЦ.405 153.010 ПС | эксплуатации Паспорт | 1 экз. | допускается прилагать одно руководство на каждые 2 термометра |
ТУ 2573-001-86678852- | Набивка | 1 шт. | |
2008 бРО.364.082 ТУ | « Графитекс»101 4х4 мм, длиной 160 мм Розетка | 1 шт. | |
ОНЦ-РГ-09-4/14-Р-14 | 1 шт. |
Поверка
осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки»
При проведении поверки применяются следующие основные средства измерений:
1 термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
2 термостат переливной прецизионный ТПП-1.0, диапазон температур от 35 до 300 °С, нестабильность поддержания температуры ± 0,02 °С;
3 термостат переливной прецизионный ТПП-1.3, диапазон температур от минус 75 до 100 °С, нестабильность поддержания температуры ± 0,04 °С;
4 прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ± 0,01°С.
Знак поверки в виде оттиска клейма наносится в паспорт СНИЦ.405 153.010 ПС.
Сведения о методах измерений
Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.010 РЭ «Термометры газовые показывающие электроконтактные ТГП-100Эк-М. Руководство по эксплуатации».
Нормативные документы
ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний».
ГОСТ 8.558-2009 « ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки»
СНИЦ.405 153.010 ТУ «Термометры газовые показывающие электроконтактные ТГП-100Эк-М.
