Теплосчетчики СТ 20
|
Номер по Госреестру
|
80314-20 |
|
Модель
|
СТ 20 |
|
Страна-производитель
|
РОССИЯ |
|
Срок свидетельства (Или заводской номер)
|
25.12.2025 |
|
Межповерочный интервал / Периодичность поверки
|
4 года |
|
Зарегистрировано поверок
|
213 |
|
Найдено поверителей
|
6 |
|
Успешных поверок (СИ пригодно)
|
213(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Теплосчётчики СТ 20 (далее - теплосчётчик) предназначены для измерений и регистрации: количества тепловой энергии/энергии охлаждения, тепловой мощности, объёмного и массового расхода (объёма и массы) теплоносителя, температуры (теплоносителя, наружного воздуха), разности температур и избыточного давления теплоносителя в системах тепло- и водоснабжения, а также измерения текущего времени.
Описание
Теплосчетчик является измерительной системой вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчетчика реализованы простые (объемного расхода (объема), температуры теплоносителя, давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя, тепловой энергии, тепловой мощности) ИК.
Принцип работы теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.
Теплосчетчики конструктивно состоят из:
- вычислителя тепловой энергии ВТЭ-2 (регистрационный № 78082-20 в Федеральном информационном фонде по обеспечению единства измерений СИ) (далее - тепловычислитель) - 1 шт.;
- средств измерений утвержденного типа (далее - СИ) объемного расхода и/или объема с аналоговыми (частотные или числоимпульсные) выходными сигналами, в соответствии с таблицей 1 - от 1 до 6 шт.;
- СИ температуры или разности температур с аналоговыми (сопротивление с НСХ 100П, Pt100, 500П, Pt500) выходными сигналами, в соответствии с таблицей 2 - от 1 до 2 шт. (комплекты термопреобразователей) и от 0 до 2 шт. (термопреобразователей);
- СИ избыточного давления с аналоговыми (сила постоянного тока) выходными сигналами, в соответствии с таблицей 3 - от 0 до 4 шт.
Таблица 1 - СИ объемного расхода и/или объема
Наименование и тип СИ | Рег. № 1) |
1 | 2 |
Преобразователи расхода электромагнитные ПРЭМ | 17858-112) |
Расходомеры-счетчики жидкости ультразвуковые US800 | 21142-112) |
Счетчики воды ультразвуковые ИРВИКОН СВ-200 | 23451-132) |
Расходомеры-счетчики ультразвуковые ВЗЛЕТ МР | 28363-142) |
Преобразователи расхода электромагнитные МастерФлоу | 31001-122) |
Расходомеры-счетчики холодной и горячей воды ВСЭ | 32075-112) |
Счетчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ (ОСВУ) | 32538-11 |
Счетчики холодной и горячей воды ВСКМ 90 | 32539-11 |
Счетчики турбинные холодной и горячей воды СТВХ и СТВУ (СТВУ) | 32540-11 |
Счетчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН (ВСТН-40...ВСТН-250) | 40606-09 |
Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (ВСТ-25, ВСТ-32, ВСТ-40) | 40607-09 |
Расходомеры-счетчики жидкости ультразвуковые КАРАТ | 44424-102) |
Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 | 44424-122) |
Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (UFM 3030) | 48218-112) |
Счетчики тепловой энергии и воды ULTRAHEAT Т | 51439-122) |
Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ (ВСТ-15, ВСТ-20) | 51794-12 |
Счетчики воды многоструйные Пульсар М, Пульсар ММ (Пульсар М) | 56351-142) |
Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» | 61032-152) |
Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН (ВСТН-40...ВСТН-250) | 61401-15 |
Счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (ВСТН-25, ВСТН-32, ВСТН-40) | 61402-152) |
Счетчики воды одноструйные «Пульсар» | 63458-162) |
Счётчики холодной и горячей воды крыльчатые одноструйные ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ | 69423-172) |
Счётчики холодной и горячей воды крыльчатые многоструйные МВС | 86314-222) |
Счётчики холодной и горячей воды турбинные ТВС | 83003-21 |
Преобразователи расхода электромагнитные МастерФлоу | 73383-182) |
Счетчики воды ультразвуковые «Пульсар» | 74995-192) |
Счетчики воды турбинные «Пульсар» | 75446-192) |
Преобразователи расхода Sharky FS 473 | 75731-192) |
Расходомеры-счетчики холодной и горячей воды ВСЭ М | 77753-202) |
Преобразователи расхода вихревые ВПС | 78168-202) |
1 - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений. 2 - рекомендуются к применению в системах теплоснабжения. | |
Таблица 2 - СИ температуры и разности температур
Наименование и тип СИ | Рег. № |
Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В | 24204-03 |
Термометры сопротивления (Термопреобразователи сопротивления) ДТС | 28354-10 |
Термопреобразователи сопротивления платиновые ТСПТВХ | 33995-07 |
Комплекты термопреобразователей сопротивления платиновых КТС-Б | 43096-15 |
Комплекты термометров сопротивления платиновых типа Pt 500 | 46019-10 |
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 |
Комплекты термопреобразователей сопротивления платиновых Pt 500 | 76693-19 |
Таблица 3 - СИ избыточного давления
Наименование | Рег. № |
Датчики давления ИД | 26818-15 |
Преобразователи давления измерительные ОТ-1 | 39674-08 |
Преобразователи избыточного давления ПД-Р | 40260-11 |
Преобразователи давления ПДТВХ-1 | 43646-10 |
Преобразователи давления измерительные САПФИР-22ЕМ | 46376-11 |
Датчики давления Метран-75 | 48186-11 |
Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ | 55928-13 |
Датчики давления тензорезистивные APZ | 62292-15 |
СИ входящие в состав теплосчетчиков обеспечивают измерение параметров теплоносителя (объемный расход, объем, температуру, разность температур, избыточное давление) и передачу результатов измерений в тепловычислитель с помощью кабелей связи. Тепловычислитель предназначен для приема, измерений и преобразований выходных сигналов от СИ в соответствующие физические величины, с последующим расчетом, в соответствии с установленными алгоритмами обработки, объемного расхода, объема, массы, температуры, разности температур, давления, тепловой энергии/энергии охлаждения, тепловой мощности, а также измерения текущего времени. Тепловычислитель также обеспечивает: архивирование и хранение полученных значений количественных и качественных параметров теплоносителя; передачу измерительной информации по цифровым интерфейсам связи.
Теплосчетчик осуществляет:
- измерение, индикацию и регистрацию (нарастающим итогом) объемного (массового) расхода теплоносителя в трубопроводах, м3/ч (т/ч);
- измерение, индикацию и регистрацию (нарастающим итогом) объема (массы) теплоносителя в трубопроводах, м3 (т);
- измерение, индикацию и регистрацию температуры (теплоносителя, наружного воздуха) и/или разности температур в трубопроводах, °С;
- вычисление, индикацию и регистрацию средневзвешенных значений температуры, °С;
- измерение, индикацию и регистрацию избыточного давления, МПа;
- вычисление, индикацию и регистрацию средневзвешенных значений избыточного давления, МПа;
- вычисление, индикацию и регистрацию количества тепловой энергии/энергии охлаждения (нарастающим итогом), Гкал;
- вычисление, индикацию и регистрацию тепловой мощности (мгновенные значения), Гкал/ч;
- измерение, индикацию и регистрацию времени работы, ч;
- регистрацию времени работы теплосчетчика в штатном и нештатном режимах, ч;
- регистрацию во внутренней энергонезависимой памяти тепловычислителя измеренных и вычисленных значений;
- ведение архивов, глубина архива не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;
- количество записей в нестираемом архиве диагностической информации (в том числе ведение архива изменения настроечных параметров), не менее 320;
- передачу данных по цифровым интерфейсам связи.
Теплосчетчики СТ 20 выпускаются в трёх модификациях, представленных в таблице 4. Данные модификации различаются модификациями применяемых тепловычислителей и количеством СИ, входящих в состав теплосчетчика.
Таблица 4 - Модификации теплосчетчиков
Модификация теплосчетчика СТ 20 | ||
ПМ | К | К-М |
Вычислитель тепловой энергии ВТЭ-2 (одна из модификаций) | ||
П14х | К1 | К1М |
П14хМ | К2 | К2М |
П15х | КЗ | - |
П15хМ | - | - |
Общий вид теплосчетчика приведен на рисунке 1. С целью предотвращения несанкционированного доступа тепловычислитель и СИ, входящее в состав теплосчетчика, пломбируются в соответствии с их технической и эксплуатационной документацией.
Заводской номер теплосчетчика присваивается по заводскому номеру тепловычислителя и указывается в паспорте на теплосчетчик. Заводской номер имеют цифровой формат, однозначно идентифицирует каждый экземпляр теплосчетчика и нанесен на лицевую панель тепловычислителя типографическим методом, место нанесения обозначено цифрой 1 на Рисунке 1. Место нанесения знака утверждения типа обозначено цифрой 2 на Рисунке 1.
Нанесение знака поверки на теплосчетчик не предусмотрено. Знак поверки на тепловычислитель и СИ входящие в состав теплосчетчика наносится в соответствии с технической и эксплуатационной документацией на них при их поверке.

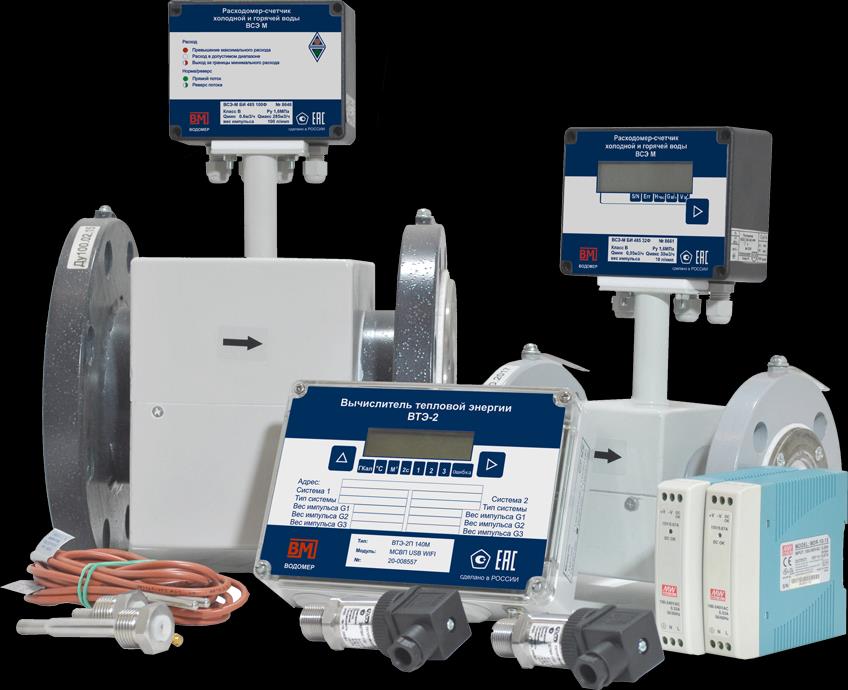

Рисунок 1 - Общий вид теплосчетчика
Программное обеспечение
Программное обеспечение теплосчетчиков включает в свой состав:
- программное обеспечение тепловычислителя (ПО ТВ), которое делится на резидентное программное обеспечение (РПО), устанавливается (прошивается) в энергонезависимую память тепловычислителя и внешнее программное обеспечение (ВПО);
- программное обеспечение СИ входящих в состав теплосчетчика (ПО СИ).
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния программного обеспечения.
Уровень защиты ПО ТВ и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО ТВ приведены в таблице 5.
Уровень защиты и идентификационные данные ПО СИ, входящих в состав теплосчетчика, в соответствии с их технической и эксплуатационной документацией.
Таблица 5 - Идентификационные данные ПО ТВ
Идентификационные данные (признаки) | Значение | |||||
для РПО | для ВПО | |||||
П14х, П14хМ, П15х, П15хМ | К1, К2 | КЗ | К1М, К2М | Сервисное ПО | ПО для диспетчеризации | |
Идентификационное наименование ПО | VTE_P14_15 | VTE_ K1_2 | VTE_ K3 | VTE_ K1_2L | ПО ВТЭ | БД узлов учета тепловой энергии |
Номер версии (идентификационный номер) ПО | 16.xx | 18.xx.xxxx | 7.x.x.x | |||
Цифровой идентификатор ПО | - | - | - | - | - | - |
Технические характеристики
Таблица 6 - Метрологические характеристики
Наименование характеристики | Значение |
1 | 2 |
Диапазон измерений объемного расхода (объема)1), м3/ч | от 0,012 до 10000 |
Диапазон измерений температур1), оС - теплоносителя - окружающей среды | от 1 до +150 от -50 до +150 |
Диапазон измерений разности температур1), оС | от Atmin2) до 149 |
Диапазон измерений избыточного давления1), МПа | от 0 до 1,6 |
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) воды и/или теплоносителя (5 G), % - для класса 13) - для класса 23) | ±(1+0,01-Gmax/G), но не более ±3,5 ±(2+0,02^Gmax/G), но не более ±5 |
Пределы допускаемой относительной погрешности ИК массы теплоносителя ( 5 М), % | - V6G2 + 0,12 |
Пределы допускаемой абсолютной погрешности ИК температуры ( A t), °С - при этом, не более | —ACH(t) + ATB(t) 4) ±(0,6+0,004-|t|) 5) |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности ИК избыточного давления определяются по формуле ( у P), % | -^/тСвд2 + 0,252 6), но не более ±2 |
Продолжение таблицы 6
1 | 2 |
Пределы допускаемой относительной погрешности измерений количества тепловой энергии в рабочих условиях, % - для закрытых систем теплоснабжения - для класса 13) - для класса 23) - для открытых систем теплоснабжения (в том числе тупиковых), а также для циркуляционных и тупиковых систем водоснабжения | ±(2+4-Atmin/At+0,01-Gmax/G)7) ±(3+4^Atmin/At+0,02^Gmax/G) 7) по МИ 2714 или ГОСТ Р 8.728 |
Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 |
1 - диапазоны измерений зависят от СИ, входящих в состав теплосчетчика, и указываются в паспорте. 2 - минимальная разность температур, измеряемая теплосчетчиком, принимает значение 1, 2, 3 °С и указывается в паспорте, определяется в соответствии с описанием типа СИ разности температур входящего в состав теплосчетчика. 3 - класс в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр, ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, обозначение: Gmax - максимальное нормированное значение объемного расхода, м3/ч; G - измеряемое значение объемного расхода, м3/ч. 4 - АСИда - пределы допускаемой абсолютной погрешности СИ температуры применяемого в составе теплосчетчика, в соответствии с описанием типа на данное СИ, °С; АТВт - пределы допускаемой абсолютной погрешности тепловычислителя при измерении TB(t) сигналов сопротивления и преобразования в значение температуры: ±0,3 °С - при измерении температуры теплоносителя; ±0,5 °С - при измерении температуры окружающего воздуха. 5 - данное условие не распространяется на измерительный канал температуры окружающего воздуха; t - измеряемая температура. 6 - Уси(р) - пределы допускаемой приведенной погрешности СИ избыточного давления применяемого в составе теплосчетчика, в соответствии с описанием типа на данное СИ, %. 7 - At - измеряемая разность температур, °С. | |
Таблица 7 - Основные технические характеристики
Наименование характеристики | Значение |
Рабочие условия эксплуатации тепловычислителя: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа Рабочие условия эксплуатации СИ | от -10 до +50 от 30 до 80 от 84 до 106,7 в соответствии с ОТ |
Параметры электрического питания (напряжение постоянный ток), В | 3,6 |
Габаритные размеры (длина х ширина х высота), мм, не более - тепловычислитель - СИ | 120x170x55 в соответствии с ОТ |
Масса, кг, не более - тепловычислитель - СИ | 0,7 в соответствии с ОТ |
Класс защиты по ГОСТ 14254 -2015 - тепловычислитель - СИ | IP65 в соответствии с ОТ |
Средний срок службы, лет Средняя наработка на отказ, ч | 12 75000 |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 8 - Комплектность теплосчетчика
Наименование | Обозначение | Количество |
Теплосчётчик* | СТ 20 | 1 шт. |
Паспорт | 26.51.70-009-06469904 ПС | 1 экз. |
Руководство по эксплуатации (в электронном виде) | 26.51.70-009-06469904 РЭ | 1 экз. |
Методика поверки* | 26.51.70-009-06469904 МП | 1 экз. на партию |
Эксплуатационные документы на СИ, входящие в состав теплосчетчика | - | 1 экз. |
* - Комплектность определяется договором на поставку. | ||
Сведения о методах измерений
приведены в п. 1.1.4 «Устройство и работа» документа 26.51.70-009-06469904 РЭ
Теплосчётчики СТ 20. Руководство по эксплуатации.
Нормативные документы
Приказ Минстроя России от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения;
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;
МИ 2714-2002 ГСИ. Энергия тепловая и масса теплоносителя в системах теплоснабжения.
Методика выполнения измерений. Основные положения;
ТУ 26.51.70-009-06469904-2019 Теплосчётчики СТ 20. Технические условия.
