Теплосчетчики СТ 10
|
Номер по Госреестру
|
67849-17 |
|
Модель
|
СТ 10 |
|
Срок свидетельства (Или заводской номер)
|
19.06.2022 |
|
Зарегистрировано поверок
|
1430 |
|
Найдено поверителей
|
29 |
|
Успешных поверок (СИ пригодно)
|
1422(99%) |
|
Неуспешных поверок (СИ непригодно)
|
8(1%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Теплосчётчики СТ 10 предназначены для измерений количества теплоты (тепловой энергии), температуры, давления, расхода и объёма теплоносителя в открытых и закрытых системах теплоснабжения.
Описание
Принцип работы теплосчётчиков СТ 10 основан на измерении объема, температуры и давления теплоносителя при помощи внешних первичных преобразователей и последующем вычислении тепловой энергии путем обработки результатов измерений вычислительным блоком.
Теплосчётчики СТ 10 состоят из: вычислителя тепловой энергии ВТЭ-1; комплекта термопреобразователей ТП; первичных преобразователей расхода ППР (расходомеров, водосчётчиков); преобразователей давления ПД.
Вычислитель тепловой энергии ВТЭ-1 обеспечивает измерение сигналов от термопреобразователей, первичных преобразователей расхода и преобразователей давления с последующей обработкой, накоплением, хранением, индикацией на дисплее и выдачей на внешние устройства. Измеренные сигналы первичных преобразователей преобразуются ВТЭ-1 в цифровую форму.
Расходомеры или водосчётчики, входящие в состав теплосчётчика СТ 10, имеют нормированный импульсный выходной сигнал.
Преобразователями давления являются функционально законченные устройства с нормированным выходным сигналом постоянного тока от 4 до 20 мА.
Измерение температуры теплоносителя осуществляется путём измерения на термопреобразователях падения напряжения, пропорционального измеренной температуре, при протекании через него постоянного тока заданной величины.
Теплосчётчики СТ 10 имеют стандартные интерфейсы RS-232, RS-485 или USB.
Типы первичных преобразователей, применяемые в составе теплосчетчиков СТ 10, указаны в таблицах 1 - 4.
Модификации теплосчетчиков СТ 10 различаются модификациями вычислителей тепловой энергии ВТЭ-1 и представлены в таблице 1.
Общий вид средства измерений представлен на рисунке 1.
Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев,
месячного (итоговые значения) - 3 года.

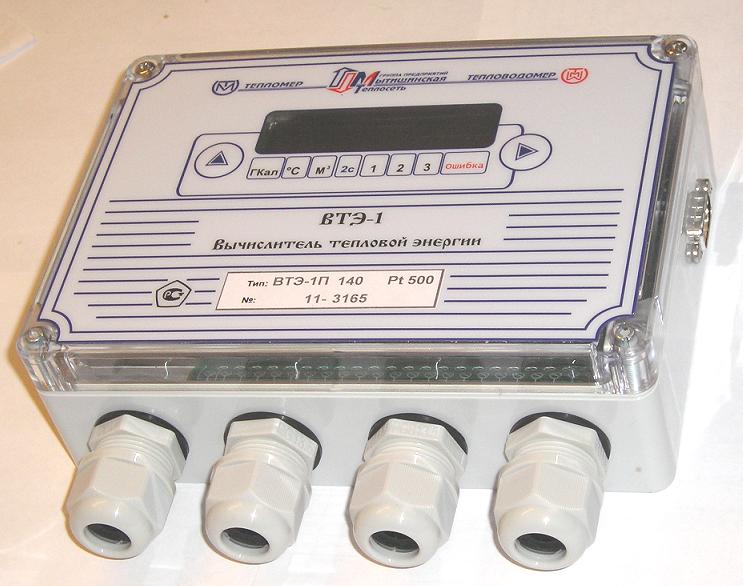

Рисунок 1а - ВТЭ-1
Рисунок 1б -Т ермопреобразователи
Рисунок 1в -Преобразователи давления
Т ахометрические
Электромагнитные
Рисунок 1г - Первичные преобразователи расхода
Ультразвуковые и аккустические
Схема пломбировки от несанкционированного доступа теплосчетчиков СТ 10 представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 1 - Модификации вычислителей тепловой энергии ВТЭ-1
Модификация теплосчетчика СТ 10 | Регистрационный номер | ||
СТ 10 ПМ | СТ 10 К | СТ 10 К-М | |
Вычислитель тепловой энергии ВТЭ-1 (одна из модификаций) | |||
ВТЭ-1П14 | ВТЭ-1К1 | ВТЭ-1К1М | 47174-11 |
ВТЭ-1П14 М | ВТЭ-1К2 | ВТЭ-1К2М | |
ВТЭ-1П15 | ВТЭ-1 КЗ | ||
ВТЭ-1П15 М | |||
Таблица 2 - Типы термопреобразователей ТП
Наименование | Регистрационный номер | Наименование | Регистрационный номер |
Pt500 | 46019-10 | КТСПТВХ-В | 24204-03 |
ТСПТВХ | 33995-07 | КТС-Б | 43096-15 |
Таблица 3 - Типы первичных преобразователей расхода ППР
Наименование | Регистрационный номер | Наименование | Регистрационный номер |
ВСТ-15, ВСТ-20 | 51794-12 | Пульсар Т | 58381-14 |
ВСТ-25...ВСТ-40 | 40607-09 | Пульсар | 63458-16 |
ВСТ11-25... ВСТ11-40 | 55115-13 | ULTRAHEAT Т | 51439-12 |
ВСТН-25...ВСТН-40 | 61402-15 | AC-001 | 22354-08 |
ВСТН-40...ВСТН-250 | 61401-15 | КАРАТ | 44424-10 |
ВСТН-40...ВСТН-250 | 40606-09 | ИРВИКОН СВ-200 | 23451-13 |
ТЭМ | 24357-08 | UFM 3030 | 48218-11 |
ВСКМ 90 | 32539-11 | Ultraflow | 20308-04 |
СТВУ | 32540-11 | ЭСДУ-01 | 53806-13 |
ВСКМ 90 «АТЛАНТ», | 61032-15 | ВСЭ | 32075-11 |
ОСВ «НЕПТУН» | МастерФлоу | 31001-12 | |
ОСВУ | 32538-11 | ВПС | 19650-10 |
Пульсар М | 56351-14 | ПРЭМ | 17858-11 |
Таблица 4 - Типы преобразователей давления ПД
Наименование | Регистрационный номер | Наименование | Регистрационный номер |
ПДТВХ-1 | 43646-10 | APZ | 62292-15 |
ПД-Р | 40260-11 | Сапфир-22ЕМ | 46376-11 |
OT-1 | 39674-08 | Метран-75 | 48186-11 |
ИД | 26818-15 |
Общий вид термопреобразователей, первичных преобразователей расхода и преобразователей давления приведён на рисунках 3 - 5.
Pt500 ТСПТВХ КТСПТВХ-В Рисунок 3 - Общий вид термопреобразователей | КТС-Б |
КАРАТ
AC-001 ULTRAHEAT Т Ultraflow UFM 3030
Рисунок 4.1 - Общий вид ППР, применяющихся для измерений объёма теплоносителя
ИРВИКОН СВ-200
ВПС ПРЭМ МастерФлоу ЭСДУ-01 ВСЭ
Рисунок 4.2 - Общий вид ППР, применяющихся для измерений объёма теплоносителя
ВСТ-15, ВСТ-20
ВСТ-25... ВСТ-40
ВСТН-25...ВСТН-
40
ВСТН-25...ВСТН-
ВСКМ 90
40
ТЭМ
СТВУ
ОСВУ
ВСТН-40...ВСТН-
250
ВСТН-40...ВСТН-
250
Пульсар М
Пульсар Т Пульсар ВСКМ 90 «АТЛАНТ»
Рисунок 4.3 - Общий вид прочих ПНР
ПДТВХ-1 ПД-Р OT-1 ИД
APZ
Сапфир-22ЕМ
Метран-75
Рисунок 5 - Общий вид преобразователей давления
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления проверяется напрямую при поверке СИ.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 5 - Идентификационные данные ПО
Идентиф икационные данные (признаки) | Значение | |||||
П14 (П15)(М) | К1(К2) | КЗ | К1М (К2М) | Сервисное ПО | ПО для диспетчеризации | |
Идентификационное наименование ПО | VTE_P14 15 | VTE_K1 2 | VTE_K3 | VTE_K1 2L | ПО ВТЭ-1 | БД узлов учета тепловой энергии |
Номер версии (идентификационный номер) ПО | 16.xx | 18.11.16 | 7.x.x.x | |||
Цифровой идентификатор ПО* | 2CA85E70157EF1C0EA8CA1 D63B20FB38E25EB4005F377 0BAB926BA89605A7F02 | D679AF2C4FA1D2C343F2937 B89467169444DE3ED7DA6B EE2AF55BD319573B59E | 3C8DF900FCB9D4909655189 450175D5A278046BC854AED 425967BC4208DF6314 | EC9A2CC6EAD955F19CBC0 0E9E409AC26F576AE804896 4A23A96D100F583DBE7C | 6133A16B2F1402ABFAC0DB 66063DCCCD43212F75E5B80 4710360D2FBD74EA99B | 53D410B93F991CBD7F89D3 C89862D9B486D1335D18062 9A35F7F15CBE07CE3F4 |
Примечание: * - контрольная сумма метрологически значимой части
Информация о версии программного обеспечения доступна для просмотра на жидкокристаллическом дисплее через меню вычислителя.
Защита программного обеспечения теплосчётчиков СТ 10 от изменений через внешние интерфейсы (преднамеренных или непреднамеренных) обеспечивается программными методами и пломбировкой корпуса вычислителя ВТЭ-1.
Схема пломбировки вычислителя ВТЭ-1 представлена на рисунке 2.
Технические характеристики
Таблица 6 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений расхода теплоносителя1, м3/ч | от 0,012 до 10000 |
Диапазон измерений температуры теплоносителя1, °С | от 0 до 150 |
Диапазон измерений разности температур, °С: | от 3 до 145 |
Диапазон измерений температуры воды дополнительным термопреобразователем, °С | от 0 до 100 |
Диапазон измерений давления1, МПа | от 0 до 1,6 |
Пределы допускаемой относительной погрешности измерительного канала количества теплоты2, %: - для закрытых систем теплоснабжения - для открытых систем теплоснабжения | ±(2+4-AtH/At+0,01-QB/Q) в соответствии с ГОСТ Р 8.728-2010 |
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя2, °С | ±(0,6+0,0044) |
Пределы допускаемой относительной погрешности измерений расхода (объема) теплоносителя в диапазоне расходов2 Qmax/Qmin>50, % | ±(2+0,02 •Qb/Q) или ±(1+0,01-Qb/Q), но не более ±5,0 % |
Пределы допускаемой приведенной погрешности измерений избыточного давления (от диапазона измерений), % | ±1,0 |
Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±0,05 |
Примечание: 1 в соответствии с описанием типа (см. таблицы 1.. .4); 2 в соответствии с методикой осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Минстроя России №99/пр от 17.03.2014 г.); At - измеренное значение разности температур в подающем и обратном трубопроводах; AtH - наименьшее значение разности температур в подающем и обратном трубопроводах; QB - верхний предел измерения расхода теплоносителя; Q - измеренное значение расхода теплоносителя. | |
Таблица 7 - Основные технические характеристики
Наименование характеристики | Значение |
Т еплоноситель | вода по СанПиН 2.1.4.1074-2001 |
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 от 30 до 80 от 84,0 до 106,7 |
Условия хранения ВТЭ-1: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -25 до +50 от 5 до 95 (без конденсата) от 84,0 до 106,7 |
Условия хранения прочих первичных преобразователей: | в соответствии с описанием типа |
Напряжение питания ВТЭ-1, В, не более - от литиевой батареи - от внешнего источника питания | 3,6 5 или от 9 до 24 |
Потребляемый ток ВТЭ-1 (ток покоя), мкА, менее | 250 |
Наименование характеристики | Значение |
Масса, кг, не более - ВТЭ-1К - ВТЭ-1П - первичных преобразователей расхода3 - термопреобразователей - преобразователей давления | 0,4 0,7 в соответствии с описанием типа в соответствии с описанием типа в соответствии с описанием типа |
Габаритные размеры, мм, не более - ВТЭ-1К - ВТЭ-1П - первичных преобразователей расхода3 - термопреобразователей - преобразователей давления | 90x115x55 120x170x55 в соответствии с описанием типа в соответствии с описанием типа в соответствии с описанием типа |
Средний срок службы теплосчётчика, лет, не менее | 12 |
Примечание: 3_/Г__ габаритные размеры и масса теплосчётчиков СТ 10 зависят от спецификации заказа. | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель корпуса вычислителя тепловой энергии ВТЭ-1 методом офсетной печати или лазерной гравировки.
Комплектность
Таблица 8 - Комплектность средства измерений
Наименование | Обозначение | Количество, шт. |
Теплосчётчик СТ 10, в составе: - вычислитель тепловой энергии ВТЭ-1 - первичные преобразователи расхода - термопреобразователи - преобразователи давления | 1 1 от 1 до 6 от 1 до 6 от 1 до 4 | |
Паспорт | ПС 4218-016-18151455-2017 | 1 экз. |
Руководство по эксплуатации | РЭ 4218-016-18151455-2017 | 1 экз. |
Методика поверки | РТ-МП-4174-449-2017 | 1 экз. |
Поверка
осуществляется по документу РТ-МП-4174-449-2017 «ГСИ. Теплосчётчики СТ 10. Методика поверки», утверждённому ФБУ «Ростест - Москва» 28.04.2017 г.
Основные средства поверки:
- установка поверочная, диапазон воспроизводимого расхода - в соответствии с диапазоном расхода входящих в состав теплосчетчика СТ 10 первичных преобразователей расхода, погрешность ±0,25 %;
- калибратор многофункциональный Calog-PRO-R (регистрационный номер в Федеральном информационном фонде 47999-11);
- магазины сопротивления Р 4831 (регистрационный номер в Федеральном информационном фонде 6332-77);
- секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде 44154-10);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт теплосчетчика. Внутри корпуса вычислителя тепловой энергии ВТЭ-1 на крепёжный винт наносится наклейка с оттиском клейма поверителя (рисунок 2).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования
Методика осуществления коммерческого учёта тепловой энергии, теплоносителя (приказ Минстроя России №99/пр от 17.03.2014 г.)
ТУ 4218-016-18151455-2017 Теплосчётчики СТ 10. Технические условия
