Номер по Госреестру	26953-14
Модель	Литва
Срок свидетельства (Или заводской номер)	SKS-3
Год регистрации	32.01
Примечание	2014
Наименование центра	24.10.2014 утвержден вместо 26953-08
Технические условия на выпуск	24.10.2019
Межповерочный интервал / Периодичность поверки	4 года
Зарегистрировано поверок	28
Найдено поверителей	9
Успешных поверок (СИ пригодно)	26(93%)
Неуспешных поверок (СИ непригодно)	2(7%)
Актуальность информации	16.02.2025
Методика поверки / информация о поверке	PRSKS33K02

Назначение

Теплосчётчики SKS-3 (далее теплосчетчики) предназначены для измерений тепловой энергии и количества теплоносителя в водяных системах теплоснабжения закрытого типа, для измерения тепловой энергии, количества теплоносителя и отпущенной горячей воды в водяных системах теплоснабжения открытого типа или для измерения объема воды.

Описание

Принцип работы теплосчётчиков состоит в измерении объёма, температуры и давления теплоносителя в трубопроводах водяных систем теплоснабжения с помощью преобразователей расхода (объёма), термопреобразователей сопротивления,

преобразователей давления и последующем определении тепловой энергии, количества и параметров теплоносителя путём обработки результатов измерений вычислителем.

Теплосчётчики предназначены для измерения тепловой энергии в одном или двух контурах теплоснабжения.

Теплосчётчики выпускаются в двух конструктивных исполнениях, имеющих условные обознвчения SKS-3 и SKS-3K.

В состав теплосчётчиков исполнения SKS-3 входят вычислитель, одна или две

подобранные пары термопреобразователей сопротивления PL-6 или DS, единичный термопреобразователь сопротивления PL-6 или DS, а также от одного до пяти преобразователей расхода с импульсным выходным сигналом электромагнитных SDM-1 или ультразвуковых SDU-1, класса точности 2 или 1 по ГОСТ Р ЕН 1434-1-2011.

В состав телпосчётчиков SKS-3 могут также входить два преобразователя давления, преобразователи расхода и термопреобразователи сопротивления утверждённых типов в соответствии с таблицей 1.

Таблица 1

	Преобразователи ( номер в Г осреестре СИ )
расхода	температуры	давления
WFW2 ( 54418-13)	ВЗЛЁТ ТПС Pt500 (21278-11)	ИД ( 26818-09 )
MTWI ( 48242-11)	КТПТР Pt500 ( 46156-10 )	МИДА-ДИ ( 17635-03 )
	КТСП-Н Pt500 ( 38878-12 )	MBS ( 23068-08 )
	ТСП-Н Pt500 ( 38959-12 )

Теплосчётчики исполнения SKS-3K являются едиными и состоят из вычислителя и соединённых с ним ультразвукового преобразователя расхода и пары термопреобразователей сопротивления.

Исполнения теплосчётчиков различаются по составу и функциональным возможностям, а типоразмеры - по нормированным значениям объёмного расхода, габаритным размерам и массе преобразователей расхода.

Теплосчётчик имеет энергонезависимую память, в которой сохраняется информация о потреблённой тепловой энергии, объёме и массе теплоносителя и времени наработки.

Вычислители имеют два выходных импульсных сигнала, пропорциональных объёму теплоносителя и количеству тепловой энергии.

Конструкция вычислителя обеспечивает возможность дистанционной передачи информации по интерфейсам RS-232, RS-485, CL, M-bus или радиоинтерфейсу 868 МГц . .

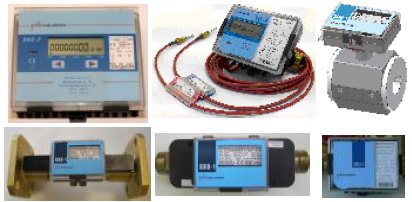

Внешний вид теплосчетчиков приведен на рисунке 1. Схемы пломбирования приведены на рисунке 2.

а) исполнение «SKS-3 »;

б) исполнение «SKS-ЗК»

2 1

Рисунок 1. Общий вид теплосчетчика

а) исполнение «SKS-3 »

б) исполнение «SKS-ЗК»

Рисунок 2 - Схемы пломбирования вычислителя

Общий вид и вид при открытой крышке: 1-пломба-наклейка после поверки теплосчетчика, 2 - гарантийная пломба-наклейка изготовителя, 3 -подвесная пломба после монтажа теплосчетчика

Рисунок 3 - Схемы пломбирования преобразователей расхода SDM-1 и SDU-1 входящих в состав теплосчетчика

1- пломба - наклейка после поверки теплосчетчика, 2 -подвесная пломба после монтажа теплосчетчика

а) Преобразователи расхода G %“; G1“ (DN20 )

б) Преобразователи расхода G1 1/4 “ (DN25)

г) Преобразователи расхода DN50

Рисунок 4 - Схемы пломбирования преобразователей расхода исполнения SKS-3K 1- пломба - наклейка изготовителя

в) Преобразователи расхода G2“ (DN40 )

Программное обеспечение

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содеражщие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Индентификационные данные прграммного обеспечения приведены в таблице 2.

Таблица 2

Наименование программного обеспечения	Идентификационно е наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (текст, отображаемый на табло теплосчетчика)
Версия программы для исполнения SKS-3	Sks3E	0,03	SoFt 003
Версия программы для исполнения SKS-ЗК	Sku03	0,06	SoFt 0.06

Технические характеристики

Основные технические характеристики преобразователей расхода приведены в таблице 3, теплосчетчика - в таблице 4.

Таблица 3

Присоединительные размеры	Расход, в зависимости от исполнения, м3/ч
	SKS-3 (SDU-1)			SKS-3 (SDM-1)			SKS-3K
	Qmuh	Qhom	Qмакс	Qmuh	Qhom	Qмакс	Qmuh	Qhom	Qмакс
G3/4B	0,006	0,6	1.2	-	-	-	0,006	0,6	1,2
G3/4B	0,01	1	2	-	-	-	0,01	1	2
G3/4B	0,006	1,5	3	-	-	-	0,006	1,5	3
G3/4B	0,015	1,5	3	-	-	-	0,015	1,5	3
Gl В (DN20)*	0,006	0,6	1,2	-	-	-	0,006	0,6	1,2
Gl В (dN2o)*	0,01	1	2	-	-	-	0,01	1	2
Gl В (dN2o)*	0,006	1,5	3	-	-	-	0,006	1,5	3
Gl В (dN2o)*	0,015	1,5	3	-	-	-	0,015	1,5	3
Gl В (dN2o)*	0,01	2,5	5	-	-	-	0, 01	2,5	5
Gl В (dN2o)*	0,025	2,5	5	0,04	6	10	0,025	2,5	5
Gl 1/4B (DN25)*	0,035	3,5	7	-	-	-	0,035	3,5	7
Gl 1/4B (DN25)*	0,024	6	12	-	-	-	0,024	6	12
Gl 1/4B (DN25)*	0,06	6	12	0,06	10	15	0,06	6	12
Gl 1/2B (DN32)*	-	-	-	0,1	15	25	-	-	-
Gl 1/2B (DN32)*	-	-	-	0,04	6	10	-	-	-
G2 B (DN40)*	0,1	10	20	0,06	10	15	0,1	10	20
DN50	0,06	15	30	0,26	40	65	0,06	15	30
DN50	0,15	15	30	0,1	15	25	0,15	15	30
DN65	0,25	25	50	0,16	25	40	-	-	-
DN80	0,4	40	80	0,6	100	150	-	-	-
DN80	-	-	-	0,26	40	65	-	-	-
DN100	0,6	60	120	1	150	250	-	-	-
DN100	2,8	140	280	0,4	60	100	-	-	-
DN125	-	-	-	0,6	100	150	-	-	-
DN150	6,4	250	630	2	320	500	-	-	-
DN150	-	-	-	1	150	250	-	-	-
DN200	6,4	250	630	1,6	250	400	-	-	-

Примечание.

* В зависимости от заказа может поставляться с резьбовым или фланцевым соединением.

Таблица 4

Класс теплосчетчика по ГОСТ Р 51649 - 2000	В или С
Диапазон диаметров условного прохода, Ду, мм	от 15 до 200
Диапазон измеряемых расходов, м3/ч	от 0,006 до 630
Диапазон измеряемых температур, оС	от 0 до плюс 180
Диапазон измерения разности температур, оС	от плюс 2 до плюс 150 или от плюс 3 до плюс 150
Диапазон температур измеряемой среды, оС	от 0 до плюс 150
Максимальное рабочее давление, МПа	1,6
Пределы допускаемой относительной погрешности измерений объема (Ev) и массы в диапазоне расходов Q, % : - 00Юм.. - Q - Q™. для исполнении SKS-3K и SKS-3 с преобразователями расхода SDM-1 или SDU-1, класса точности 2 по ГОСТ Р ЕН 1434-1-2011	± 2

- QMin - Q < 0,01QMax для исполнении SKS-3K и SKS-3 с преобразователями расхода SDM-1 или SDU-1, класса точности 2 по ГОСТ Р ЕН 1434-1-2011 - 0,0^мах - Q - Qm1x для исполнения SKS-3 с преобразователями расхода SDM-1 или SDU-1 класса точности 1 по ГОСТ Р ЕН 1434-1-2011 - Qwn - Q < 0,0^мах для исполнения SKS-3 с преобразователями расхода SDM-1 или SDU-1, класса точности 1 по ГОСТ Р ЕН 1434-1-2011	± 0,02^макс^ ± 1 ± 0,01^макс^
Пределы допускаемой относительной погрешности при измерении тепловой энергии, % ): - теплосчетчика - вычислителя *) Пределы допускаемой относительной погрешности теплосчетчика для систем открытого типа оцениваются по МИ 2553-99	±(0,5+ДТмин /ДТ +Et+Ev) ± (0,5+ДТмин / ДТ)
Номинальная статическая характеристика преобразователей температуры PL-6 и DS	Pt500
Пределы допускаемой относительной погрешности пары термопреобразователей сопротивления PL-6 и DS при преобразовании разности температур (Et), %	± (0,5+3^Д Тмин /ДТ)
Пределы допускаемой абсолютной погрешности теплосчётчика при измерении температуры , оС	± (0,6+0,004-T)
Пределы допускаемой, приведенной к верхнему пределу, погрешности вычислителя при измерении давления , %	± 0,5
Пределы допускаемой относительной погрешности измерений времени, %	± 0,01
Электропитание от сети: - напряжение питания, В - частота, Гц Электропитание от литиевой батареи, напряжения, В	220 (+10%/-15%) 50±1 3,6
Потребляемая мощность при питании от сети, Вт, не более	15
Условия эксплуатации вычислителя: - температура окружающей среды - относительная влажность воздуха	от плюс 5 оС до плюс 55 оС до 93 %
Г абаритные размеры вычислителя, мм, не более	159 x 52 x 142
Масса вычислителя, кг, не более	0,5
Масса первичного преобразователя расхода (в зависимости от типоразмера), кг	от 2 до 50
Средний срок службы, лет	12
Здесь: Q^c - верхний предел измеряемого расхода, м3/ч Q - значение измеряемого расхода, м3/ч ДТмин — минимальный предел разности температур ( 2 оС или 3 оС) ДТ - значения измеряемой разности температур, оС T - значения измеряемой температуры, оС Et - пределы допускаемой относительной погрешности пары термопреобразователей сопротивления при преобразовании разности температур, % Ev - пределы допускаемой относительной погрешности измерений объема, %

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на этикетке вычислителя теплосчетчика методом печати.

Комплектность

Теплосчётчик SKS-3 (SKS-3K) в составе:

- вычислитель SKS-3 (SKS-3K).................................................1* шт.

- преобразователи расхода..........................................................1...5* шт.

- преобразователи давления........................................................0...2* шт.

- преобразователи температуры..................................................1...5* шт

- руководство по эксплуатации, часть 1, техническое описание, инструкция по эксплуатации, паспорт.......................1 шт.

- руководство по эксплуатации, часть 2, методика поверки........1 шт.

- эксплуатационная документация для составных частей

утверждённых типов (экземпляров для каждой составной части).............................................................................1 шт.

- комплект методик поверки для составных частей утверждённых типов.......................................................................1 компл.

* Тип и количество определяются договором на поставку.

Поверка

осуществляется по документу PRSKS33K02 «Теплосчетчики SKS-3. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ФГУП "ВНИИМС" 18.07.2014 г.

Основные средства поверки:

Проливная расходомерная поверочная установка, допускаемая относительная погрешность не более ±0,3 %, диапазон измерения расхода (0,006. 320) м3/ч; частотомер электронносчетный ЧЗ-63, допускаемая относительная погрешность не более ±0,01 %, диапазон (1.. .10000) Гц; генератор импульсов Г3-110 ±1 импульс, диапазон (1.. .10000) Гц; магазины сопротивлений Р4831 класс точности 0,02/2-10—6, диапазон (0,02...111111,1) Ом; термометр сопротивления платиновый образцовый ПТС-10 1 разряд, ±0,01 оС, диапазон (-200...+660) оС; мера электрического сопротивления однозначная Р3030 класс точности 0,002, 100 Ом; компаратор напряжений Р3003, класс точности 0,0005, диапазон (0-10) В; термостат нулевой ТН12, нестабильность температуры не более ±0,02 оС, 0,00 оС; термостат паровой ТП-5, нестабильность температуры не более ±0,03 оС, 100 оС; мультиметр KEITHLEY 2001, относительная погрешность ± 0,1 %, диапазон (0...20) мА; манометр МО класс точности 1, диапазон (0...4) МПа; установка для поверки герметичности до 2,5 МПа.

Сведения о методах измерений

Методика измерений приведена в PRSKS33K01 «Теплосчётчики SKS-3.Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования.

2. ГОСТ Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.

3. ГОСТ Р ЕН 1434-3-2011 Теплосчетчики. Часть 3. Обмен данными и интерфейсы.

4. ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания с целью утверждения типа.

5. ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

6. ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

7. Техническая документация предприятия-изготовителя.
