Теплосчетчики M-CAL MC
|
Номер по Госреестру
|
55440-13 |
|
Модель
|
Германия |
|
Срок свидетельства (Или заводской номер)
|
M-CAL MC |
|
Год регистрации
|
32.01 |
|
Примечание
|
2013 |
|
Технические условия на выпуск
|
05.11.2018 |
|
Межповерочный интервал / Периодичность поверки
|
4 года |
|
Зарегистрировано поверок
|
14959 |
|
Найдено поверителей
|
100 |
|
Успешных поверок (СИ пригодно)
|
13992(94%) |
|
Неуспешных поверок (СИ непригодно)
|
967(6%) |
|
Актуальность информации
|
16.02.2025 |
|
Методика поверки / информация о поверке
|
МП 55440-13 |
Назначение
Теплосчетчики M-CAL MC (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии, о температуре, расходе теплоносителя и сопутствующих данных в закрытых системах водяного отопления индивидуальных потребителей (поквартирный учет).
Описание
Принцип работы теплосчётчика состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем. Теплосчетчик - компактный прибор, состоящий из расходомера (счетчика) воды крыльчатого многоструйного с номинальным расходом 0,6; 1,5; 2,5 м3 /ч и тепловычислителя, который снабжен термометрами сопротивления Pt500. Тепло-вычислитель обеспечивает вычисление тепловой энергии, используя сигналы от счетчика воды и термометра сопротивления. Теплосчетчик может устанавливаться как на подающем так и на обратном трубопроводе.
Тепловычислитель обеспечивает вывод на дисплей следующей информации:
- значения количества потреблённой тепловой энергии;
- объёма и расхода теплоносителя;
- разности температур (АТ);
- температуры воды на подающем трубопроводе;
- температуры воды в обратном трубопроводе;
- тепловой мощности.
Тепловычислитель также обеспечивает:
- считывание измерительной информации через оптический интерфейс с помощью персонального компьютера;
- дистанционную передачу измерительной и служебной информации через оптический интерфейс или встроенные коммуникационные модули (импульсный выход, M-bus, радио модуль с частотой 868,95 МГц).
Программное обеспечение
Программное обеспечение (ПО) теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычисления расхода теплоносителя и количества теплоты, архивирования и передачи измеренных и вычисленных параметров теплоснабжения. Также программное обеспечение выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
10 D3 43 (Danfoss M-Cal Compact) | 204 | 04.01 | 00001-99999 | CRC-16 |

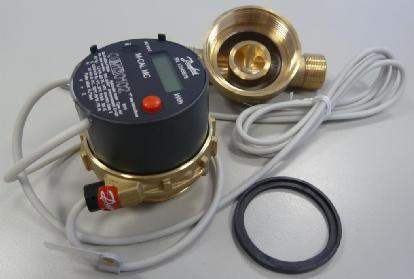

Фотография общего вида
Схемы мест пломбировки
Пломба на преобразователе расхода теплосчетчика M-CAL MC
Пломба на преобразователе температуры теплосчетчика
M-Cal MC
Пломба на тепловы-числителе теплосчетчика
M-CAL MC
Технические характеристики
Диаметр условного прохода, Ду, мм | 15 | 20 | |
Максимальное рабочее давление, МПа | 1,6 | ||
Диапазон расходов, м3/ч -максимальный, qs -номинальный, qp -минимальный, qi | 1,2 0,6 0,006 | 3,0 1,5 0,015 | 5,0 2,5 0,025 |
Потеря давления ДР_при qp, кПа | 24 | ,3 | 24,2 |
Порог чувствительности, м3/ч | 0,002 | 0,004 | 0,006 |
Габаритные размеры, не более, мм | 74х130х117 | 74х130х123 | |
Масса, не более, кг | 0,9 | 1,05 | |
Способ монтажа | Г оризонтальный, вертикальный | ||
Температура теплоносителя, °С | 5. . . .90 | ||
Диапазон измерения температуры термодатчиками, °C | 0...105 | ||
Значение разности температур теплоносителя в подающем и обратном трубопроводах, ДТ, °C -наименьшее значение -наибольшее значение | 3 102 | ||
Пределы допускаемой относительной погрешности при измерении тепловой энергии в подающем и обратном трубопроводах, %: 3 °С<ДТ<10 °C 10 °С<ДТ<20 °C ДТ>20 °C | ±6,0 ±5,0 ±4,0 | ||
Пределы абсолютной погрешности измерения температуры (t - температура теплоносителя), °С | ±(0,6+0,004t) | ||
Пределы допускаемой относительной погрешности при измерении объемного расхода теплоносителя, % где q - фактический расход | 5v= ±(2+0,02qp/q) | ||
Напряжение питания, В | 3,0 (литиевая батарея) | ||
Термометр сопротивления | Pt 500 | ||
Дисплей | 7 - разрядный LCD | ||
Температура транспортировки и хранения, °C | -20 ... +55 | ||
Класс защиты | IP 54 | ||
Класс точности по ГОСТ Р ЕН 1434-1-2011 | 2 | ||
Класс теплосчетчика по ГОСТ Р 51649-2000 | B | ||
Средний срок службы, не менее, лет | 12 | ||
Знак утверждения типа
наносится на лицевую панель теплосчётчика и на титульный лист паспорта.
Комплектность
Наименование | Кол-во | Примечание |
1. Теплосчетчик M-CAL MC | 1 | По заказу |
2. Две прокладки для монтажа теплосчетчика в трубопроводе | 1 | |
3. Адаптер для монтажа датчика температуры в шаровом кране | 1 | |
4. Трехпроводной кабель для подключения к шине M-bus | 1 | По заказу |
5. Паспорт | 1 | |
6. Методика поверки | 1 | |
7.Руководство по эксплуатации | 1 |
Поверка
осуществляется по документу МП 55440-13 «Теплосчётчики M-CAL MC. Методика поверки», утверждённому ФГУП «ВНИИМС» в 2013г.
Основные средства поверки:
- поверочные установки с диапазоном расхода от 0,002 до 5 м3/ч, с погрешностью не более ±0,5 %;
- манометр класса точности 1 с диапазоном измерения давления 0-2,5 МПа по ГОСТ 2405-88;
- жидкостные термостаты для воспроизведения температур в диапазоне от 0 до 200°С, с погрешностью ±0,1°С;
- секундомер СОП2.
Сведения о методах измерений
изложены в документе «Теплосчетчик M-CAL MC.» Паспорт.
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 51649-2000 «Теплосчётчики. Общие технические требования».
3. ГОСТ Р ЕН 1434-1-2011 «Теплосчётчики. Часть 1. Общие требования».
4. МИ 2412-97 «ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
5. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
