Теплосчетчики АВЕКТРА

Назначение

Теплосчетчики «АВЕКТРА» (далее - теплосчетчик) предназначены для измерений: количества тепловой энергии, тепловой мощности, объемного расхода, объема, температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения.

Описание

Принцип действия теплосчетчика состоит в измерении объемного расхода и температуры теплоносителя в трубопроводах с последующим вычислением объема теплоносителя, разности температур, количества тепловой энергии и тепловой мощности. Измерительные сигналы от ультразвукового датчика объемного расхода и термопреобразователей сопротивления поступают на вычислитель, который производит вычисления в соответствии с заложенными алгоритмами.

Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу точности 2 по ГОСТ Р ЕН 1431-1-2011, и состоят из:

- вычислителя;

- ультразвукового датчика объемного расхода;

- пары термопреобразователей сопротивления с номинальная статической характеристикой типа Pt 1000 по ГОСТ 6651-2009.

Общий вид теплосчетчиков представлен на рисунке 1.

В зависимости от диаметра условного прохода ультразвукового датчика объемного расхода теплосчётчики имеют следующие модели:

- ТСУ 15/3;

- ТСУ 20/5;

- ТСУ 25/7;

Теплосчетчики имеют встроенные часы реального времени, обеспечивающие определение и индикацию времени работы в режиме измерения параметров теплоносителя. Для отображения результатов измерений и вычисленных значений, а также данных о настройках, теплосчетчики имеют монохромный дисплей. Теплосчетчики могут комплектоваться цифровым интерфейсом RS-232; RS-422; RS-485, для подключения к персональному компьютеру, автоматизированным диспетчерским и/или измерительным системам.

Теплосчетчики обеспечивают выполнение следующих функций:

- измерение объемного расхода, температуры теплоносителя;

- вычисление объема и массы теплоносителя, разности температур, количества тепловой энергии и тепловой мощности;

- архивирование измеренных и вычисленных значений;

- ввод настроечных параметров и защиту данных от несанкционированного изменения;

- показания текущих, архивных и настроечных параметров на дисплее;

- ведение календаря и времени суток и учет времени работы.

В архиве, энергозависимой памяти теплосчетчика, хранится следующая информация:

- результаты измерений: а) количества тепловой энергии; б) объема теплоносителя;

- отчетный период (год/месяц).

Степень защиты вычислителя, обеспечиваемая оболочкой, IP54 по ГОСТ 14254-96 для всех моделей теплосчетчиков.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, теплосчетчик пломбируется в соответствии с рисунками 2, 3.

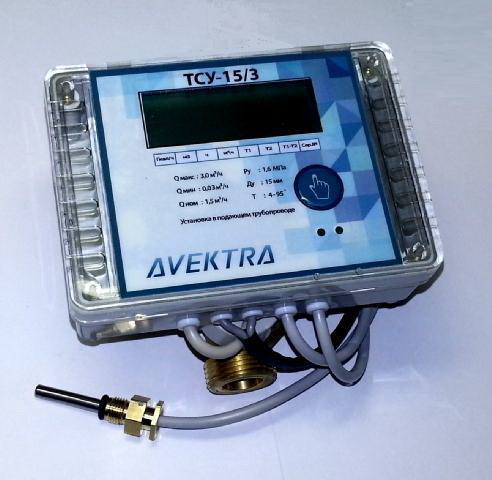

Рисунок 1 - Общий вид теплосчетчиков

Рисунок 2 - Схема пломбировки вычислителя

AVEKIRA

Пломба на ультразвуковом датчике объёмного расхода

Пломба на гермоирсобразова!еле сопротивления

Рисунок 3 - Схема пломбировки ультразвукового датчика объёмного расхода и термопреобразователя сопротивления

Программное обеспечение

Теплосчетчик является программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, которые реализованы во встроенном программном обеспечении (ПО).

В функции ПО входит сбор измерительной информации о температуре и объемном расходе теплоносителя, ее обработка (вычисление объема и массы теплоносителя, разницы температур, тепловой мощности и количества тепловой энергии), представление на дисплее результатов измерений, хранение измерительной информации во flash памяти и передача этих данных через интерфейсы связи.

ПО устанавливается в энергонезависимую память теплосчетчика при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Пределы допускаемой погрешности теплосчетчиков установлены с учетом влияния ПО на метрологические характеристики.

Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Таблица 2 - Диапазон измеряемых расходов, габаритные, присоединительные размеры и масса

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % ± (3 + 4^A0min/A0 + 0,02-qp/q) 1)

Диапазон измерений температуры теплоносителя, °С от 4 до 95

Диапазон измерений разности температур теплоносителя, °С от 3 до 65

Пределы допускаемой абсолютной погрешности измерений температуры, °С ± (0,6 + 0,004-t) 1) Пределы допускаемой относительной погрешности измерений

разности температур теплоносителя, % ± (0,5 + 3-A0min/A0)

Пределы допускаемой относительной погрешности измерений объемного расхода (объема), % ± (2 + 0,02-qp/q)

Емкость дисплея (цена деления младшего разряда) при отображении:

количества тепловой энергии, Гкал 99999,999 (0,001) 1 2

кВт*ч 99999,999 (0,001) 3

тепловой мощности, кВт 9999999,9 (0,1) 2

99999,999 (0,001) 3

температуры, °С 99,99 (0,01) 2

разности температур, °С 99,99 (0,01) 2

объема теплоносителя, м3 999999,99 (0,01) 2

99,999999 (0,000001) 3

объемного расхода теплоносителя, м3/ч 999999,99 (0,01) 2

9999,9999(0,0001) 3

Расположение датчика объемного расхода подающий или обратный трубопровод

Время реакции датчиков температуры, с, не более

Максимально допустимое рабочее избыточное давление, МПа

Максимальная потеря давления в датчике расхода при qp, МПа

Условия окружающей среды при эксплуатации класс исполнения А

по ГОСТ Р ЕН 1434-1-2011

Напряжение электропитания от элемента питания постоянного тока, В

Срок службы элемента питания, лет, не менее

Средний срок службы, лет

Примечание:

1)

2)

3)

Знак утверждения типа

наносится на переднюю панель вычислителя методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность теплосчетчика

Поверка

осуществляется в соответствии с документом МЦКЛ.0163.МП «Теплосчетчики «АВЕКТРА». Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 23.01.2015 г.

Основные средства поверки:

- установка поверочная JOS40ZT с диапазоном воспроизведения объемного расхода от 0,004 до 30 м3/ч, температура измеряемой среды от 15 до 90 °С, пределы относительной погрешности ± 0,2 %;

- термостат переливной прецизионный ТТП-1.1, диапазон воспроизводимых значений температуры от минус 40 до плюс 100 °С, нестабильность поддержания температуры ± 0,01 °С;

- термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 до плюс 300 °С, пределы абсолютной погрешности измерений температуры ± 0,05 °С, в диапазоне температур от минус 50 до плюс 199,99 °С.

Сведения о методах измерений

изложены в документе «Теплосчетчики «АВЕКТРА». Руководство по эксплуатации».

Нормативные документы

1 ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».

2 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».

3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

4 ТУ 4218-001-12155245-2014 «Теплосчетчики «АВЕКТРА». Технические условия».
