Штангенциркули Werka
|
Номер по Госреестру
|
80527-20 |
|
Модель
|
КИТАЙ |
|
Страна-производитель
|
31.12.2025 |
|
Срок свидетельства (Или заводской номер)
|
Werka |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
8740 |
|
Найдено поверителей
|
126 |
|
Успешных поверок (СИ пригодно)
|
8537(98%) |
|
Неуспешных поверок (СИ непригодно)
|
203(2%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Штангенциркули Werka (далее по тексту штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Описание
Штангенциркули изготавливаются с отсчетом по нониусу (ШЦ), с отсчетом по круговой шкале (ШЦК) или с цифровым отсчетным устройством (ШЦЦ).
Принцип действия штангенциркулей ШЦ основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей ШЦК основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей типов ШЦЦ основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch), ABS (выбор абсолютных или относительных измерений) и др. Питание штангенциркулей осуществляется от встроенного источника питания. Корпус цифрового отчетного устройства может быть выполнен из пластика или металла. Штангенциркули имеют различный набор кнопок управления в зависимости от исполнения, а также разную водо- и пылепроницаемость.
Штангенциркули изготавливаются следующих типов:
- I - двусторонние с глубиномером;
- II - двусторонние;
- III - односторонние.
Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (тип I), глубиномера (тип I), губок с плоскими измерительными поверхностями для измерений наружных размеров (тип I), губок с кромочными измерительными поверхностями для измерений наружных размеров (тип II) или без них (тип III), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (типы II, III).
Штангенциркули типов II и III могут быть оснащены устройством тонкой установки рамки со стопорным винтом.
Общий вид штангенциркулей указан на рисунках 1-9.
Логотип
или
наносится на паспорт штангенциркулей
типографским методом, на штангу и на футляр краской или методом лазерной маркировки.

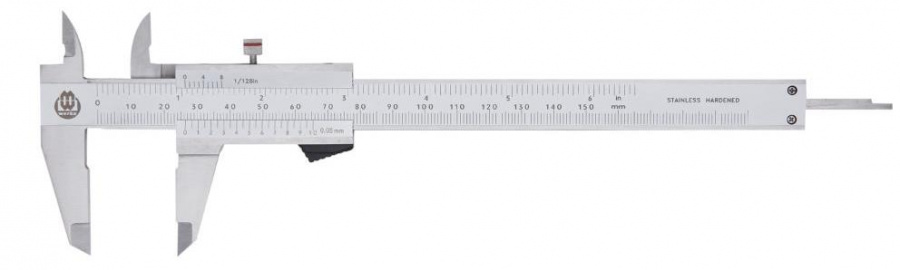

Рисунок 1 - Общий вид штангенциркулей ШЦ типа I
Рисунок 2 - Общий вид штангенциркулей ШЦ типа II
Рисунок 3 - Общий вид штангенциркулей ШЦ типа III
Рисунок 4 - Общий вид штангенциркулей ШТ ЦК типа I
Рисунок 5 - Общий вид штангенциркулей ШЦЦ типа I
Рисунок 6 - Общий вид штангенциркулей ШЦЦ типа I с функцией ABS
Рисунок 7 - Общий вид штангенциркулей ШЦЦ типа I с защитой IP67
Рисунок 8 - Общий вид штангенциркулей ТТТТЦЦ типа II
Рисунок 9 - Общий вид штангенциркулей ШЦЦ типа III
Пломбирование корпуса цифрового отсчетного устройства от несанкционированного доступа не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики
Модификация штангенцирку лей | Диапазон измерений наружных размеров, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм | Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
1 | 2 | 3 | 4 |
ШЦ-I | от 0 до 125 | 0,02; 0,05 | — |
от 0 до 150 | 0,02; 0,05 | — | |
от 0 до 200 | 0,02; 0,05 | — | |
от 0 до 250 | 0,02; 0,05 | — | |
от 0 до 300 | 0,02; 0,05 | — | |
ШЦ-II | от 0 до 160 | 0,05 | 10 |
от 0 до 250 | 0,05 | 10 | |
от 0 до 300 | 0,05 | 10 | |
от 0 до 500 | 0,05 | 10; 20 | |
от 0 до 1000 | 0,05 | 10; 20; 30 |
Продолжение таблицы 1
1 | 2 | 3 | 4 |
ШЦ-Ш | от 0 до 400 | 0,05 | 10; 20 |
от 0 до 500 | 0,05 | 10; 20 | |
от 0 до 630 | 0,05 | 10; 20; 30 | |
от 0 до 1000 | 0,05 | 10; 20; 30 | |
ШТ ЦК-I | от 0 до 150 | 0,01; 0,02 | — |
от 0 до 200 | 0,01; 0,02 | — | |
от 0 до 300 | 0,01; 0,02 | — | |
ТТТТЦТЦ-I | от 0 до 125 | 0,01 | — |
от 0 до 150 | 0,01 | — | |
от 0 до 200 | 0,01 | — | |
от 0 до 250 | 0,01 | - | |
от 0 до 300 | 0,01 | — | |
ШЦЦ-II | от 0 до 250 | 0,01 | 10 |
от 0 до 500 | 0,01 | 10; 20 | |
от 0 до 1000 | 0,01 | 10; 20; 30 | |
ШЦЦ-Ш | от 0 до 400 | 0,01 | 10; 20 |
от 0 до 500 | 0,01 | 10; 20 | |
от 0 до 1000 | 0,01 | 10; 20; 30 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений наружных размеров при температуре окружающей среды от плюс 15 до плюс 25 °С
Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | ||||
при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||
0,02 | 0,05 | 0,01 | 0,02 | 0,01 | |
от 0 до 125 | ±0,03 | ±0,05 | - | - | ±0,03 |
от 0 до 150 | ±0,03 | ±0,03 | |||
от 0 до 160 | - | - | - | - | |
от 0 до 200 | ±0,04 | ±0,03 | ±0,03 | ±0,03 | |
от 0 до 250 | - | - | ±0,04 | ||
от 0 до 300 | ±0,0 4 | ±0,04 | ±0,03 | ||
от 0 до 400 | - | ±0,10 | - | - | ±0,05 |
от 0 до 500 | |||||
от 0 до 630 | - | ||||
от 0 до 1000 | ±0,07 | ||||
Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины, равной
20 мм, у штангенциркулей типа I_____________________________________________________
Пределы допускаемой абсолютной погрешности при измерении глубины, мм | ||||
при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
0,02 | 0,05 | 0,01 | 0,02 | 0,01 |
±0,03 | ±0,05 | ±0,03 | ±0,03 | ±0,02 |
Таблица 4 - Допускаемое отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров и допуск параллельности у штангенциркулей типов II и III
Допускаемое отклонение размера, сдвинутых до соприкосновения губок, мм | Допуск параллельности, мм | ||||
при значении отсчета по нониусу, мм | с шагом дискретности цифрового отсчетного устройства, мм | при значении отсчета по нониусу, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
0,02 | 0,05 | 0,01 | 0,02 | 0,05 | 0,01 |
±0,01 | ±0,02 | ±0,01 | 0,01 | 0,02 | 0,01 |
Таблица 5 - Расстояние между кромочными измерительными поверхностями губок для внутренних измерений, установленных на размер 10 мм, у штангенциркулей типа I
Расстояние между кромочными измерительными поверхностями губок, мм | ||||
при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
0,02 | 0,05 | 0,01 | 0,02 | 0,01 |
10+°.°7 1 -0.02 | 10 -0.07 1 -0.02 | 10+0.07 1 -0.02 | 10 -0.07 1 -0.02 | 10-Q..02 |
Таблица 6 - Допуск параллельности кромочных измерительных поверхностей губок для внутренних измерений, установленных на размер 10 мм, у штангенциркулей типа I
Допуск параллельности, мм | ||||
при значении отсчета по нониусу, мм | с ценой деления круговой шкалы, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||
0,02 | 0,05 | 0,01 | 0,02 | 0,01 |
0,01 | 0,02 | 0,01 | 0,01 | 0,01 |
Таблица 7 - Габаритные размеры
Диапазон измерений, мм | l*, мм | li **, мм, не менее | 12 ***, мм, не менее | Длина штанги, мм, не более | |
не менее | не более | ||||
от 0 до 125 | 35 | 42 | 15 | - | 205 |
от 0 до 150 | 38 | 16 | - | 230 | |
от 0 до 160 | 45 | 50 | - | 16 | 240 |
от 0 до 200 | 50 | 63 | 16 | 20 | 310 |
от 0 до 250 | 60 | 80 | 25 | 365 | |
от 0 до 300 | 63 | 100 | 22 | 30 | 415 |
от 0 до 400 | 125 | - | 560 | ||
от 0 до 500 | 80 | 160 | 40 | 640 | |
от 0 до 630 | 200 | 800 | |||
от 0 до 1000 | 50 | 1260 | |||
Примечание:
* - Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров
* * - Вылет губок с кромочными измерительными поверхностями для измерений
внутренних размеров
* ** - Вылет губок с кромочными измерительными поверхностями для измерений
наружных размеров
Таблица 8 - Основные метрологические и технические характеристики
Наименование характеристики | Значение |
Допуск плоскостности* и прямолинейности измерительных поверхностей губок на 100 мм длины, мм | 0,01 |
Допуск прямолинейности торца штанги у штангенциркулей типа I, мм | 0,01 |
Допуск параллельности измерительных поверхностей губок для наружных измерений на 100 мм длины, мм | 0,02 |
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | + 10 до +35 80 |
Средний срок службы, лет, не менее | 3 |
Примечание: * -требования к плоскостности относится только к измерительным поверхностям шириной более 4 мм | |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 9 - Комплектность средства измерений
Наименование | Обозначение | Комплектность |
Штангенциркуль | - | 1 шт. |
Элемент питания для штангенциркулей ТТТТЦЦ | - | 1 шт. |
Футляр | - | 1 шт. |
Паспорт для штангенциркулей: ШЦ-I ШЦ-II ШЦ-Ш ШТ ЦК-I ШЦЦ-I ШЦЦ-II ШЦЦ-Ш | ШЦ.01.001 ПС ШЦ.01.002 ПС ШЦ.01.003 ПС ШЦК.01.001 ПС ШЦЦ.01.001 ПС ШЦЦ.01.002 ПС ШЦЦ.01.003 ПС | 1 экз. |
Методика поверки | МП 203-55-2020 | 1 экз. на партию |
Поверка
осуществляется по документу МП 203-55-2020 «ГСИ. Штангенциркули Werka. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 октября 2020 г.
Основное средство поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносятся на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10 -9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
Техническая документация фирмы-изготовителя.
