Штангенциркули Vogel
|
Номер по Госреестру
|
73656-18 |
|
Модель
|
ГЕРМАНИЯ |
|
Страна-производитель
|
27.12.2023 |
|
Срок свидетельства (Или заводской номер)
|
Vogel |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
1302 |
|
Найдено поверителей
|
80 |
|
Успешных поверок (СИ пригодно)
|
1240(95%) |
|
Неуспешных поверок (СИ непригодно)
|
62(5%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Штангенциркули Vogel (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерения глубины отверстий.
Описание
Принцип действия штангенциркулей основан на считывании либо с основной шкалы и вспомогательного нониуса, либо с экрана цифрового отсчетного устройства значения перемещения рамки, соответствующего измеряемой длине.
Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера.
На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима измерений мм/дюйм (mm/inch). Питание штангенциркуля осуществляется от встроенного источника питания.
Штангенциркули выпускаются в следующих модификациях:
- 20103 - с отсчетом по нониусу (Рисунок 1);
- 20201 - с цифровым отсчетным устройством, с крупным дисплеем, со съемным роликом для точной установки (Рисунок 2);
- 20204 - с цифровым отсчетным устройством, с металлическим корпусом и кнопками, со съемным роликом для точной установки (Рисунок 3);
- 20216 - с цифровым отсчетным устройством, со степенью защиты корпуса IP54 (Рисунок 4);
- 20218 - с цифровым отсчетным устройством, со степенью защиты корпуса IP54, с функцией ORIGIN/ABS/INC с предварительной установкой значений допуска для последующего контроля (Рисунок 5).
Каждая модификация имеет несколько исполнений, которые отличаются метрологическими и техническими характеристиками согласно таблицам 1-2.
Штангенциркули с цифровым отсчетным устройством в случае модернизации, не затрагивающей конструкцию и метрологические характеристики, могут иметь обозначение XXXXXXY, где ХХХХХХ - исполнение, Y - номер версии (от 1 и выше).

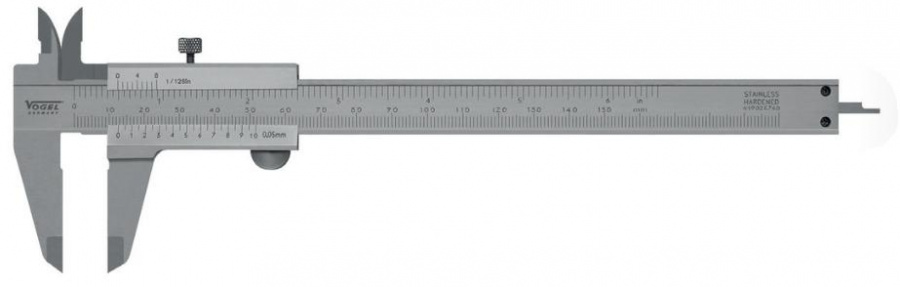

Рисунок 1 - Общий вид штангенциркулей модификации 20103
Рисунок 2 - Общий вид штангенциркулей модификации 20201
Рисунок 3 - Общий вид штангенциркулей модификации 20204
Рисунок 4 - Общий вид штангенциркулей модификации 20216
Рисунок 5 - Общий вид штангенциркулей модификации 20218
Пломбирование штангенциркулей не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики | Модификация 20103 | Модификация 20201 | Модификация 20204 | Модификация 20216 | Модификация 20218 | |||||||||
Значение для исполнений | Значение для исполнений | Значение для исполнений | Значение для исполнений | Значение для исполнений | ||||||||||
201035 | 201036 | 202011 | 202012 | 202013 | 202040 | 202041 | 202042 | 202160 | 202161 | 202162 | 202180 | 202181 | 202182 | |
Диапазон измерений, мм | от 0 до 150 | от 0 до 200 | от 0 до 150 | от 0 до 200 | от 0 до 300 | от 0 до 150 | от 0 до 200 | от 0 до 300 | от 0 до 150 | от 0 до 200 | от 0 до 300 | от 0 до 150 | от 0 до 200 | от 0 до 300 |
Пределы допускаемой абсолютной погрешности при измерении наружных и внутренних размеров, мм | ±0,04 | ±0,04 | ±0,03 | ±0,03 | ±0,04 | ±0,02 | ±0,03 | ±0,03 | ±0,02 | ±0,03 | ±0,03 | ±0,02 | ±0,03 | ±0,03 |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | ±0,04 | ±0,04 | ±0,03 | ±0,03 | ±0,04 | ±0,02 | ±0,03 | ±0,03 | ±0,02 | ±0,03 | ±0,03 | ±0,02 | ±0,03 | ±0,03 |
Цена деления нониуса/цена единицы наименьшего разряда цифрового отсчетного устройства, мм | 0,02 | 0,01 | 0,01 | 0,01 | 0,01 | |||||||||
Таблица 2 - Основные технические характеристики
Наименование характеристики | Модификация 20103 | Модификация 20201 | Модификация 20204 | Модификация 20216 | Модификация 20218 | |||||||||
Значение для исполнений | Значение для исполнений | Значение для исполнений | Значение для исполнений | Значение для исполнений | ||||||||||
201035 | 201036 | 202011 | 202012 | 202013 | 202040 | 202041 | 202042 | 202160 | 202161 | 202162 | 202180 | 202181 | 202182 | |
Длина вылета губок для на-руж-ных/внутренни х измерений, мм, не менее | 40/16 | 50/19 | 40/16,5 | 50/19,5 | 60/20,5 | 40/16,5 | 50/19,5 | 60/20,5 | 40/16 | 50/19,5 | 60/20,5 | 40/16 | 50/19,5 | 60/20,5 |
Г абаритные размеры, мм, не более: - высота - ширина - длина | 7 78 231 | 7,5 90 290 | 19 77 236 | 19 90 290 | 19 114 400 | 19 78 236 | 19 90 300 | 19 102 400 | 17 77 235 | 17 90 290 | 17 104 400 | 17 77 236 | 17 90 290 | 17 114 400 |
Масса, кг, не более | 0,150 | 0,170 | 0,150 | 0,175 | 0,215 | 0,190 | 0,210 | 0,255 | 0,170 | 0,195 | 0,230 | 0,167 | 0,195 | 0,280 |
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более* 0,25 | ||||||||||||||
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной 0,01 поверхности, мм, не более | ||||||||||||||
Отклонение от прямолинейности торца штанги, мм, не более 0,01 | ||||||||||||||
Отклонение от параллельности на 100 мм длины плоских измерительных поверхностей губок, мм, не более 0,02 | ||||||||||||||
Отклонение от параллельности измерительных поверхностей губок для внутренних измерений, мм, не более 0,01 | ||||||||||||||
Расстояние между измерительными поверхностями губок для внутренних измерений штангенциркулей, установленных на ^о+0,0з размер 10 мм, мм ^W*2 | ||||||||||||||
Условия эксплуатации: - температура окружающей среды, °С от +15 до +25 - относительная влажность, %, не более 80 | ||||||||||||||
Средний срок службы лет, не менее 5 | ||||||||||||||
*Для штангенциркулей модификации 20103 | ||||||||||||||
Знак утверждения типа
наносится на титульный лист «Паспорта» типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Штангенциркуль | XXXXXX.Y* | 1 шт. |
Элемент питания | CR2032 | 1 шт.* |
Футляр | 1 шт. | |
Паспорт | 1 экз. | |
Методика поверки | МП 56-233-2018 | 1 экз.** |
* Для штангенциркулей с цифровым отсчетным устройством * * Поставляется один экземпляр в один адрес | ||
Поверка
осуществляется по документу МП 56-233-2018 «ГСИ. Штангенциркули Vogel. Методика поверки», утвержденному ФГУП «УНИИМ» 21.11.2018 г.
Основные средства поверки:
Рабочий эталон единицы длины 4 разряда по ГОСТ Р 8.763-2011 (Меры длины концевые плоскопараллельные).
Рабочий эталон единицы длины 4 разряда по ГОСТ Р 8.763-2011 (Измерительные кольца).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы «Vogel-Germany GmbH & Co. KG», Германия,
D-47623, Kevelaer, Ossenpass 4
