Штангенциркули торговой марки "ORION"
|
Номер по Госреестру
|
71635-18 |
|
Страна-производитель
|
ГЕРМАНИЯ |
|
Срок свидетельства (Или заводской номер)
|
28.06.2023 |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
2047 |
|
Найдено поверителей
|
58 |
|
Успешных поверок (СИ пригодно)
|
1954(95%) |
|
Неуспешных поверок (СИ непригодно)
|
93(5%) |
|
Актуальность информации
|
15.02.2025 |
Назначение
Штангенциркули торговой марки «ORION» (далее штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий и глубины отверстий.
Описание
Принцип действия штангенциркулей с отсчетом по нониусу (штангенциркули модификаций 31012010, 31013010, 31014010, 31013030, 31004010, 31006010) - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с цифровым отсчетным устройством (штангенциркули модификаций 31170201, 31170211, 31170231, 31170401, 31170601, 31170651, 31170205, 31176021, 31177115, 31177120, 31177130) - механический с выводом показаний на дисплее электронного отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. На рамке находятся кнопки включения -выключения штангенциркуля (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/inch) и др. Количество кнопок штангенциркуля может быть разное в зависимости от модификации. Питание штангенциркуля осуществляется от встроенного источника питания. Модификация 31176021 с системой питания от солнечной батареи (SOLAR) в комбинации со встроенным источником питания.
Штангенциркули двусторонние с глубиномером предназначены для измерений наружных и внутренних размеров, измерений глубины пазов, выемок и т. д. Состоят из штанги, рамки с отсчетным устройством, зажимающего элемента-винта (модификации 31012010 и 31004010 оснащены системой быстрой установки нониуса -зажимная клипса), губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров, глубиномера.
Ряд модификаций выпускаются с повышенным качеством исполнения: модификации 31177115, 31177120, 31177130 - пылевлагозащищенные, модификация 31170401 - с металлическим корпусом, модификация 31170231 - с измерительными поверхностями из твердого сплава.
пншт
- товарный знак «ORION» наносится на штангу и футляр штангенциркулей краской или методом лазерной маркировки.

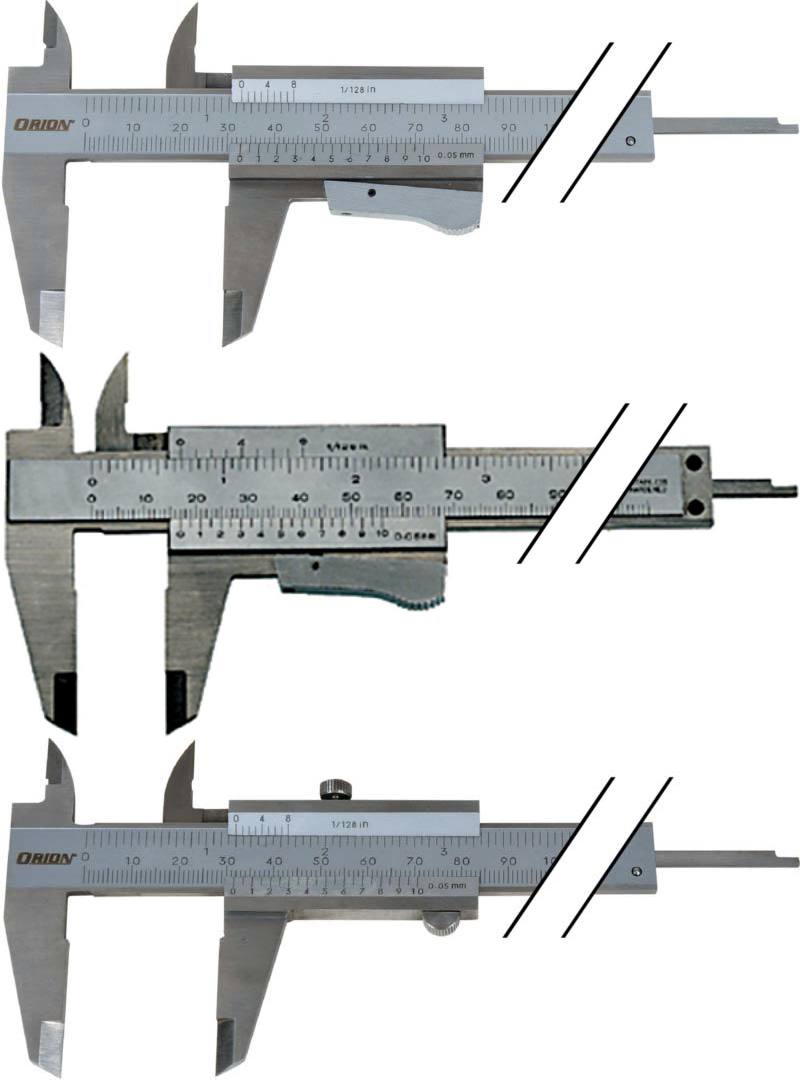

Общий вид штангенциркулей представлен на рисунках 1-11.
Рисунок 2 - Общий вид штангенциркулей модификации 31004010
Рисунок 3 - Общий вид штангенциркулей модификации 31013010, 31013030
Рисунок 4 - Общий вид штангенциркулей модификации 31006010
Рисунок 5 - Общий вид штангенциркулей модификации 31014010
Рисунок 6 - Общий вид штангенциркулей модификации 31170201, 31170211, 31170231, 31170651
Рисунок 7 - Общий вид штангенциркулей модификации 31170205
Рисунок 8 - Общий вид штангенциркулей модификации 31177115, 31177120, 31177130
Рисунок 9 - Общий вид штангенциркулей модификации 31176021
Рисунок 10 - Общий вид штангенциркулей модификации 31170601
Рисунок 11 - Общий вид штангенциркулей модификации 31170401
Пломбирование штангенциркулей не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей
Модификация | Диапазон измерений, мм | Шаг дискретности отсчетного цифрового устройства, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм |
31012010 | от 0 до 150 | - | 0,05 | ±0,05 | ±0,05 |
31013010 | от 0 до 150 | - | 0,05 | ±0,05 | ±0,05 |
31014010 | от 0 до 150 | - | 0,05 | ±0,05 | ±0,05 |
31004010 | от 0 до 150 | - | 0,05 | ±0,05 | ±0,05 |
31006010 | от 0 до 150 | - | 0,05 | ±0,05 | ±0,05 |
31013030 | от 0 до 300 | - | 0,05 | ±0,05 | ±0,05 |
31170201 | от 0 до 100 | 0,01 | - | ±0,03 | ±0,03 |
31170211 | от 0 до 150 | 0,01 | - | ±0,03 | ±0,03 |
Модификация | Диапазон измерений, мм | Шаг дискретности отсчетного цифрового устройства, мм | Значение отсчета по нониусу, мм | Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм |
31170231 | от 0 до 150 | 0,01 | - | ±0,03 | ±0,03 |
31170401 | от 0 до 150 | 0,01 | - | ±0,03 | ±0,03 |
31170601 | от 0 до 150 | 0,01 | - | ±0,03 | ±0,03 |
31170651 | от 0 до 300 | 0,01 | - | ±0,04 | ±0,04 |
31170205 | от 0 до 150 | 0,01 | - | ±0,03 | ±0,03 |
31176021 | от 0 до 150 | 0,01 | - | ±0,03 | ±0,03 |
31177115 | от 0 до 150 | 0,01 | - | ±0,03 | ±0,03 |
31177120 | от 0 до 200 | 0,01 | - | ±0,03 | ±0,03 |
31177130 | от 0 до 300 | 0,01 | - | ±0,04 | ±0,04 |
Таблица 2 - Метрологические характеристики штангенциркулей.
Наименование характеристики | Значение |
Параметр шероховатости Rа мкм, не более, -плоских измерительных поверхностей -измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей | 0,32 0,63 |
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более | 0,25 |
Отклонение от плоскостности и прямолинейности измерительных поверхностей губок, а также торца штанги мм, не более | 0,02 |
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних размеров на всей длине мм, не более | 0,02 |
Отклонение от параллельности плоских измерительных поверхностей губок для измерения наружных размеров, мм, не более | 0,02 |
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений, установленных на размер 10 мм мм, не более | 10+0,07 |
Смещение штриха нониуса, при сдвинутых до соприкосновения губках, мм, не более | +0,05 |
Основные технические характеристики
Таблица 3 - Основные технические характеристики штангенциркулей
Модификация | Вылет губок для наружных измерений, мм, не более | Вылет губок для внутренних измерений, мм, не более | Габаритные размеры (ШхВхД), мм, не более | Масса, кг, не более |
31012010 | 40 | 16 | 75x17x230 | 0,15 |
31013010 | 40 | 16 | 75x17x230 | 0,15 |
31014010 | 40 | 16 | 75x17x230 | 0,15 |
Модификация | Вылет губок для наружных измерений, мм, не более | Вылет губок для внутренних измерений, мм, не более | Габаритные размеры (ШхВхД), мм, не более | Масса, кг, не более |
31004010 | 40 | 16 | 75x17x230 | 0,17 |
31006010 | 40 | 16 | 75x17x230 | 0,17 |
31013030 | 60 | 16 | 95x17x405 | 0,28 |
31170201 | 30 | 14 | 65x17x170 | 0,09 |
31170211 | 40 | 16 | 75x17x235 | 0,17 |
31170231 | 40 | 16 | 75x17x235 | 0,15 |
31170401 | 40 | 16 | 75x17x235 | 0,19 |
31170601 | 40 | 16 | 75x17x235 | 0,17 |
31170651 | 60 | 16 | 95x17x400 | 0,25 |
31170205 | 40 | 16 | 75x17x235 | 0,17 |
31176021 | 40 | 16 | 75x17x235 | 0,17 |
31177115 | 40 | 16 | 75x17x235 | 0,17 |
31177120 | 50 | 19 | 87x20x285 | 0,2 |
31177130 | 60 | 21 | 100x20x400 | 0,28 |
Таблица 4 -Условия эксплуатации
Температура окружающего воздуха, °С | от +15 до +25 |
Относительная влажность воздуха, %, не более | 80 |
Знак утверждения типа
наносится на титульный лист паспорта в верхней правой части типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Штангенциркуль | - | 1 шт. |
Элемент питания (для штангенциркулей с цифровым отсчетным устройством) | - | 1 шт. |
Футляр | - | 1 шт. |
Паспорт | - | 1 экз. |
Методика поверки | 1 экз. |
Поверка
осуществляется по документу МП 71635-18 «Штангенциркули торговой марки «ORION».
Методика поверки», утвержденному ФБУ «Ивановский ЦСМ» 04.10.17 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные, рабочий эталон единицы длины 4 разряда по ГОСТ Р 8.763-2011;
- микрометр типа МК25 класс точности 2 по ГОСТ 6507-90;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде наклейки и оттиска наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы HAHN+KOLB, Германия
