Штангенциркули специальные 309, 316
|
Номер по Госреестру
|
76249-19 |
|
Модель
|
КИТАЙ |
|
Страна-производитель
|
27.09.2024 |
|
Срок свидетельства (Или заводской номер)
|
309, 316 |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
94 |
|
Найдено поверителей
|
22 |
|
Успешных поверок (СИ пригодно)
|
90(96%) |
|
Неуспешных поверок (СИ непригодно)
|
4(4%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Штангенциркули специальные серий 309, 316 (далее - штангенциркули) предназначены для измерения наружных и внутренних размеров канавок, уступов, толщины стенок труб.
Описание
Принцип действия штангенциркулей основан на преобразовании линейного перемещения рамки штангенциркуля в электрический сигнал с последующим выводом показаний на дисплей с цифровой индикацией.
Штангенциркули специальные серий 309, 316 состоят из штанги, подвижной рамки, губок для наружных или внутренних измерений, колеса микроподачи, а также фиксирующего винта. Имеют двойную шкалу: метрическую и дюймовую.
Штангенциркули специальные серии 309 (мод. 309-06-3, 309-08-3, 309-12-3) применяются для измерений наружных канавок и выступов, с диапазоном измерений от 0 до 300 мм. Односторонние. Установка нуля возможна из любой позиции.
Штангенциркули специальные серии 309 (мод. 309-06-4, 309-08-4, 309-12-4) применяются для измерений внутренних канавок, с диапазоном измерений от 20 до 300 мм. Односторонние. Установка нуля возможна из любой позиции.
Штангенциркули специальные серии 316 односторонние. Конструкция включает одну неподвижную цилиндрическую губку, фиксируемую крепежным винтом и одну обычную губку. Данная серия штангенциркулей позволяет выполнять измерения толщины стенок труб, с диапазоном измерений от 0 до 300 мм. Установка нуля возможна из любой позиции.
Общий вид штангенциркулей приведён на рисунках 1 - 3.

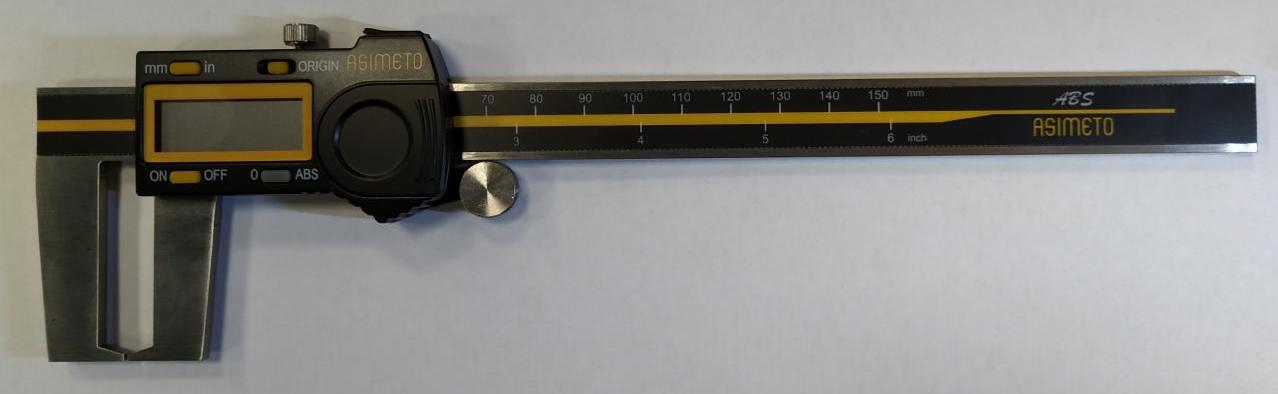

Рисунок 1 - Общий вид штангенциркулей специальных серии 309 для измерений наружных канавок
Рисунок 2 - Общий вид штангенциркулей специальных серии 309 для измерений внутренних канавок
Рисунок 3 - Общий вид штангенциркулей специальных серии 316
Пломбирование штангенциркулей специальных серий 309, 316 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей
Серия | Модификация | Тип | Диапазон измерений наружных размеров, мм | Диапазон измерений внутренних размеров, мм | Шаг дискретности цифрового отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности при измерении наружных и внутренних размеров, мм |
309 | 309-06-3 | Односторонние | от 0 до 150 | 0,01 | ±0,03 | |
309-08-3 | от 0 до 200 | 0,01 | ±0,04 | |||
309-12-3 | от 0 до 300 | 0,01 | ±0,04 | |||
309-06-4 | от 20 до 150 | 0,01 | ±0,04 | |||
309-08-4 | от 25 до 200 | 0,01 | ±0,04 | |||
309-12-4 | от 30 до 300 | 0,01 | ±0,05 | |||
316 | 316-06-2 | от 0 до 150 | 0,01 | ±0,03 | ||
316-08-2 | от 0 до 200 | 0,01 | ±0,03 | |||
316-12-2 | от 0 до 300 | 0,01 | ±0,04 |
Таблица 2 - Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями
Серия | Модификация | Диапазон измерений, мм | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
309 | 309-06-4 | от 20 до 150 | 20 |
309-08-4 | от 25 до 200 | 25 | |
309-12-4 | от 30 до 300 | 30 |
Таблица 3 - Основные метрологические и технические характеристики
Наименование характеристики | Значение |
Шероховатость плоских и цилиндрических измерительных поверхностей штангенциркулей, мкм, не более | 0,32 |
Шероховатость плоских вспомогательных измерительных поверхностей штангенциркулей, мкм, не более | 0,63 |
Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм | ±0,03 |
Отклонение от параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм, не более | 0,02 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 4 - Габаритные размеры и масса штангенциркулей
Серия | Модификация | Г абаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
309 | 309-06-3 | 250х70х16 | 0,22 |
309-08-3 | 310х80х16 | 0,23 | |
309-12-3 | 405х90х16 | 0,29 | |
309-06-4 | 235х70х16 | 0,22 | |
309-08-4 | 290х80х16 | 0,23 | |
309-12-4 | 395х90х16 | 0,29 | |
316 | 316-06-2 | 250х70х16 | 0,22 |
316-08-2 | 300х80х16 | 0,23 | |
316-12-2 | 400х96х16 | 0,29 |
Знак утверждения типа
наносится на эксплуатационную документацию типографическим методом.
Комплектность
Таблица 5- Комплектность средства измерений
Наименование | Обозначение | Количество |
Штангенциркуль | - | 1 шт. |
Руководство по эксплуатации | - | 1 шт. |
Элемент питания | - | 1 шт. |
Футляр | - | 1 шт. |
Г арантийный талон | - | 1 шт. |
Методика поверки | МП АПМ 96-18 | 1 шт. |
Поверка
осуществляется по документу МП АПМ 96-18 «Штангенциркули специальные серий 309, 316. Методика поверки», утвержденному ООО «Автопрогресс-М» 01.10.2018 г.
Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от Ь10-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- наборы принадлежностей к плоскопараллельным концевым мерам длины ПК-1, ПК-2 (рег. №3355-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
Техническая документация «ASIMETO (GUANGZHOU) INC.», КНР
