Штангенциркули с круговой шкалой Holex
|
Номер по Госреестру
|
48466-11 |
|
Модель
|
Holex |
|
Страна-производитель
|
Германия |
|
Класс СИ
|
27.01 |
|
Год регистрации
|
2011 |
|
Наименование центра
|
ГЦИ СИ ВНИИМ |
|
Срок действия сертификата
|
12.12.2016 |
|
Номер сертификата
|
44753 |
|
Тип сертификата (C - серия/E - партия)
|
С |
|
Дата протокола
|
Приказ 6378 от 12.12.11 п.46 |
|
Технические условия на выпуск
|
тех.документация фирмы |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
2364 |
|
Найдено поверителей
|
83 |
|
Успешных поверок (СИ пригодно)
|
2131(90%) |
|
Неуспешных поверок (СИ непригодно)
|
233(10%) |
|
Актуальность информации
|
16.02.2025 |
|
Методика поверки / информация о поверке
|
МП 2511/0006-2011 |
Назначение
Штангенциркули Holex с круговой шкалой предназначены для измерений наружных и внутренних линейных размеров изделий, а также глубины пазов, выемок и т.д.
Описание
Штангенциркули состоят из металлической штанги со штриховой шкалой, рамки с отсчётным устройством (рамка перемещается по штанге), прижимного винта, позволяющего фиксировать положение рамки относительно штанги, и измерительных двухсторонних губок. Отсчётное устройство выполнено в виде круговой шкалы. Штангенциркули укомплектованы глубиномерами, прикрепленными к рамке.

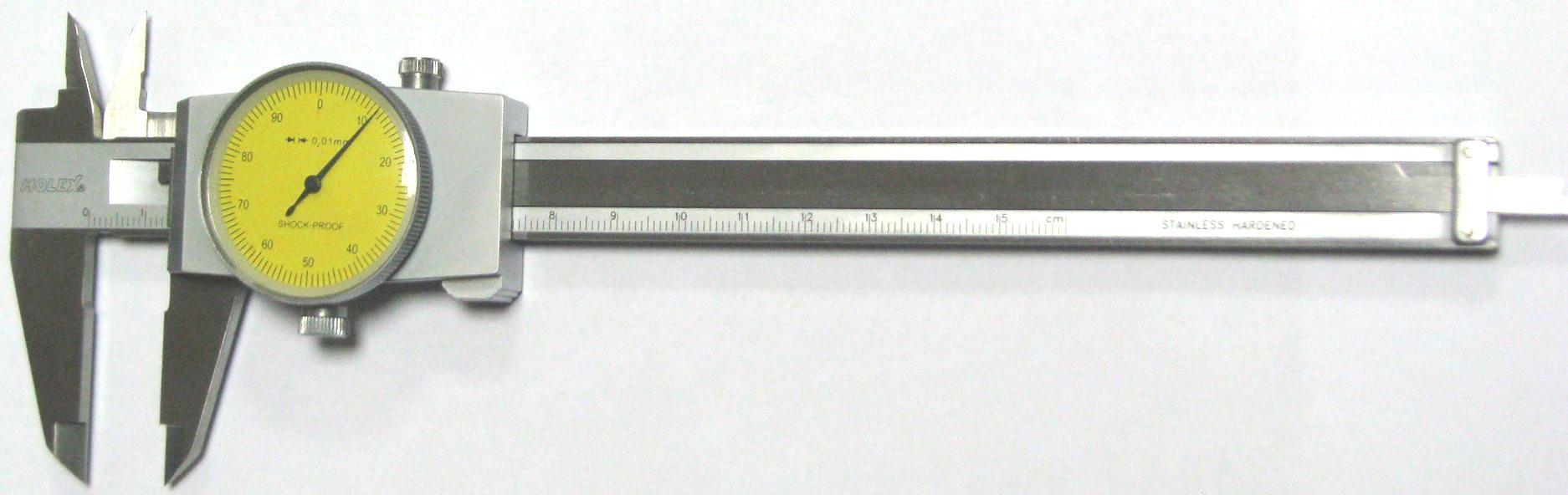

Рисунок 1 - Внешний вид штангенциркуля Holex с круговой шкалой
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
№ п/п | Наименование характеристики и единицы измерений | Значение характеристики |
1 | Диапазон измерений, мм | 0-150 |
2 | Цена деления круговой шкалы, мм | 0,01 |
3 | Пределы допускаемой абсолютной погрешности, мм | ±0,03 |
4 | Длина вылета измерительных губок для измерения, мм - наружных размеров l; - внутренних размеров li | 40 16 |
5 | Усилие перемещения рамки по штанге, Н, не более | 15 |
6 | Ширина штрихов в пределах шкалы, мм | 0,2 |
7 | Ширина стрелки над делениями шкалы, мм | 0,25 |
8 | Расстояние между концом стрелки и циферблатом, мм | 0,5 |
9 | Допуск плоскостности и прямолинейности измерительных поверхностей, мм | 0,004 |
10 | Допуск прямолинейности торца штанги, мм | 0,01 |
11 | Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм | 0,01 |
12 | Допуск параллельности измерительных поверхностей губок для измерений наружных размеров, мм | 0,0056 |
13 | Габаритные размеры, мм, не более | 237х77х17 |
№ п/п | Наименование характеристики и единицы измерений | Значение характеристики |
14 | Масса, кг, не более | 0,2 |
15 | Средний срок службы, лет | 3 |
16 | Средняя наработка на отказ, ч | 5500 |
17 | Средняя загрузка, ч в сутки | 7 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС 20+10;
- диапазон относительной влажности окружающего воздуха, % 60+20.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и на штангенциркуль в виде наклейки.
Комплектность
В комплект поставки входят:
- штангенциркуль...............................................................................................................1 шт.;
- футляр...............................................................................................................................1 шт.;
- паспорт.............................................................................................................................1 экз.;
- методика поверки.............................................................................................................1 экз.
Поверка
осуществляется по документу «Штангенциркули цифровые Holex. Методика поверки. МП 2511/0006-2011», утверждённому ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” в сентябре 2011 г.
Основное средство поверки - меры длины концевые плоскопараллельные класса точности 3 по ГОСТ 9038-90.
Сведения о методах измерений
Методика измерений приведена в документе «Штангенциркули Holex с круговой шкалой. Паспорт», 2011 год.
Нормативные документы
МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ... 50 м и длин волн в диапазоне 0,2...50 мкм».
Техническая документация компании "Hoffmann GmbH Qualitatswerkzeuge", Германия.
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
