Трансформаторы напряжения НОМ-6 У3, НОМ-10 У3, ЗНОМ-35 У1
|
Номер по Госреестру
|
51200-18 |
|
Модель
|
КАЗАХСТАН |
|
Страна-производитель
|
29.04.2021 |
|
Срок свидетельства (Или заводской номер)
|
НОМ-6 У3, НОМ-10 У3, ЗНОМ-35 У1 |
|
Межповерочный интервал / Периодичность поверки
|
8 лет |
|
Зарегистрировано поверок
|
27 |
|
Найдено поверителей
|
10 |
|
Успешных поверок (СИ пригодно)
|
27(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Трансформаторы напряжения типа НОМ-6 У3, НОМ-10 У3, ЗНОМ-35 У1 (далее -трансформаторы) предназначены для работы с в комплекте с измерительными приборами и в цепях защиты и сигнализации в электрических системах с номинальным напряжением от 3кВ до 35кВ включительно, также трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.
Описание
Трансформаторы состоят из активной части, бака, крышки с выводами НН и ВН. Активная часть состоит из магнитопровода с обмотками. Трансформаторы серии НОМ -однообмоточные. Трансформаторы серии ЗНОМ - двухобмоточные. Магнитопровод стержневого типа собран из холоднокатаной электротехнической стали. Обмотки многослойные цилиндрические намотаны из медного провода. Отводы НН и ВН выполнены из медного провода. Активная часть жестко соединена с крышкой трансформатора. Бак трансформатора сварной круглой (в плане) формы, состоит из верхней рамы, стенки и дна. В нижней части бака имеется зажим заземления, пробка для слива масла. Конструкция пробки позволяет при ее частичном откручивании брать пробу масла. На дне бака имеется 4 отверстия для крепления трансформатора к фундаменту или к месту установки. На крышке трансформатора смонтированы: вводы ВН и НН, серьги для подъема трансформатора. Для обеспечения уплотнения разъемных частей трансформатора применена маслостойкая резина.
Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение не менее 40 кВ. Узел крышка-бак, пробка для слива масла пломбируется.
По защищенности от воздействия окружающей среды трансформаторы выполнены по ГОСТ 15150-69 «Машины, приборы и другие технические изделия» в исполнении У1 и У3, для работы при температурах окружающего воздуха от минус 45 °С до плюс 40 °С в условиях
умеренного климата.

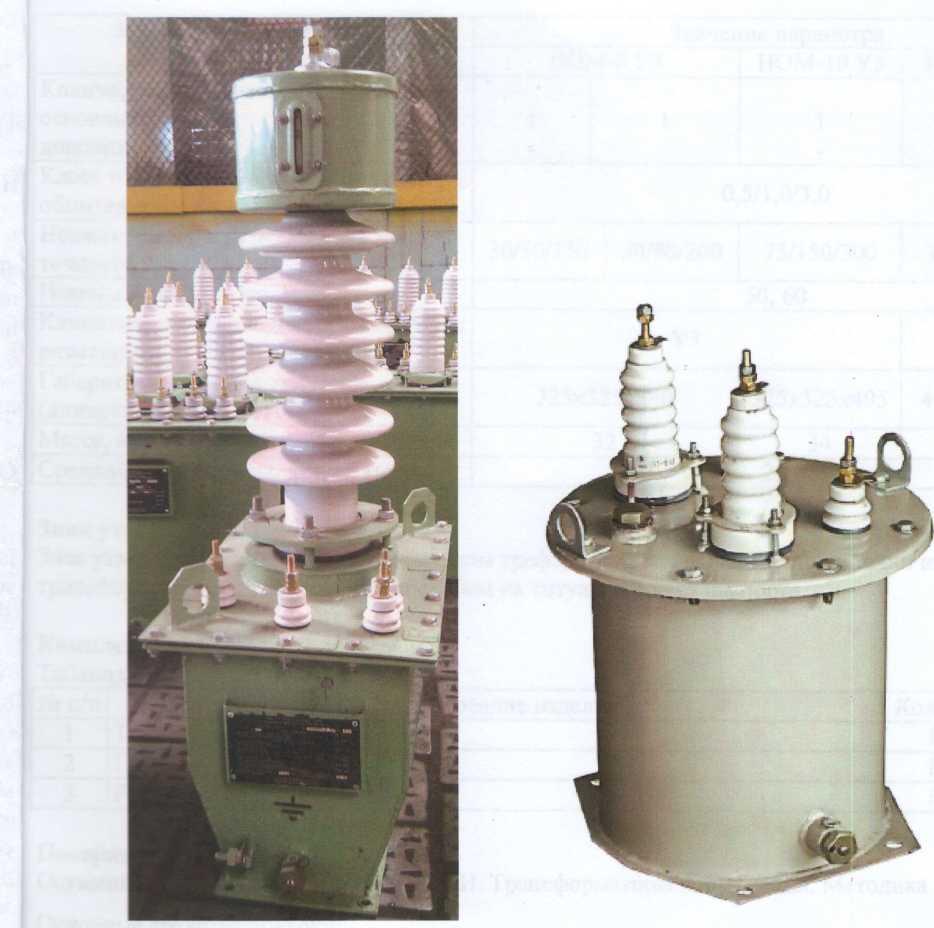

Фотографии общего вида трансформаторов приведены на рисунке 1.
Рисунок 1 - Внешний вид трансформаторов
Программное обеспечение
отсутствует.
Технические характеристики
Метрологические характеристики приведены в таблице 1.
Таблица 1
Наименование характеристики | Значение | |||
НОМ-6 У3 | НОМ-10 УЗ | ЗНОМ-35 У1 | ||
Класс напряжения, кВ | 6 | 10 | 35 | |
Номинальное напряжение первичной обмотки, кВ | 3 | 6 | 10 | 35^3 |
Номинальное напряжение основной вторичной обмотки (для измерения или защиты, В | 100 | 100^3 | ||
Номинальное напряжение дополнительной вторичной обмотки, В | - | - | - | 100^3 |
Предельная мощность, ВА | 240 | 600 | 630 | 1000 |
Мощность дополнительной обмотки, В^ А | - | 100 | ||
Количество вторичных обмоток: - основных; - дополнительных дополнительных | 1 - | 1 - | 1 - | 1 1 |
Класс точности основной вторичной обмотки для измерения | 0,5/1,0/3,0 | |||
Номинальная нагрузка для классов точности 0,5/1,0/3,0, В^А | 30/50/150 | 50/80/200 | 75/150/300 | 150/250/600 |
Номинальная частота, Гц | 50 или 60 | |||
Основные технические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристики | Значение | ||
НОМ-6 У3 | НОМ-10 УЗ | ЗНОМ-35 У1 | |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УЗ | У1 | |
Габаритные размеры, (длина^ширина^высота) | 325x325x440 | 325x325x495 | 448x308x948 |
Масса, кг | 32 | 34 | 82 |
Диапазон рабочих значений температуры, С | от -45 до +45 | ||
Диапазон значений температуры при транспортировании, С | от -45 до +50 | ||
Средний срок службы, лет, не менее | 25 | ||
Знак утверждения типа
наносится печатным способом на титульный лист эксплуатационной документации.
Комплектность
Комплектность трансформаторов приведена в таблице 3.
Таблица 3
Наименование, тип | Количество |
Трансформатор напряжения | 1 шт. |
Руководство по эксплуатации | 1 экз. |
Паспорт | 1 экз. |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
аппарат К507 (регистрационный номер в Федеральном информационном фонде 3236-72);
трансформатор напряжения измерительный лабораторный НЛЛ-6 (регистрационный номер в Федеральном информационном фонде 46942-11);
трансформатор напряжения измерительный лабораторный НЛЛ-10 (регистрационный номер в Федеральном информационном фонде 46942-11);
трансформатор напряжения измерительный лабораторный НЛЛ-55-6 (регистрационный номер в Федеральном информационном фонде 46942-11);
магазин нагрузок MP3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма (лейбла), наносится на нижнюю часть корпуса или в паспорт измерительного трансформатора или в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
