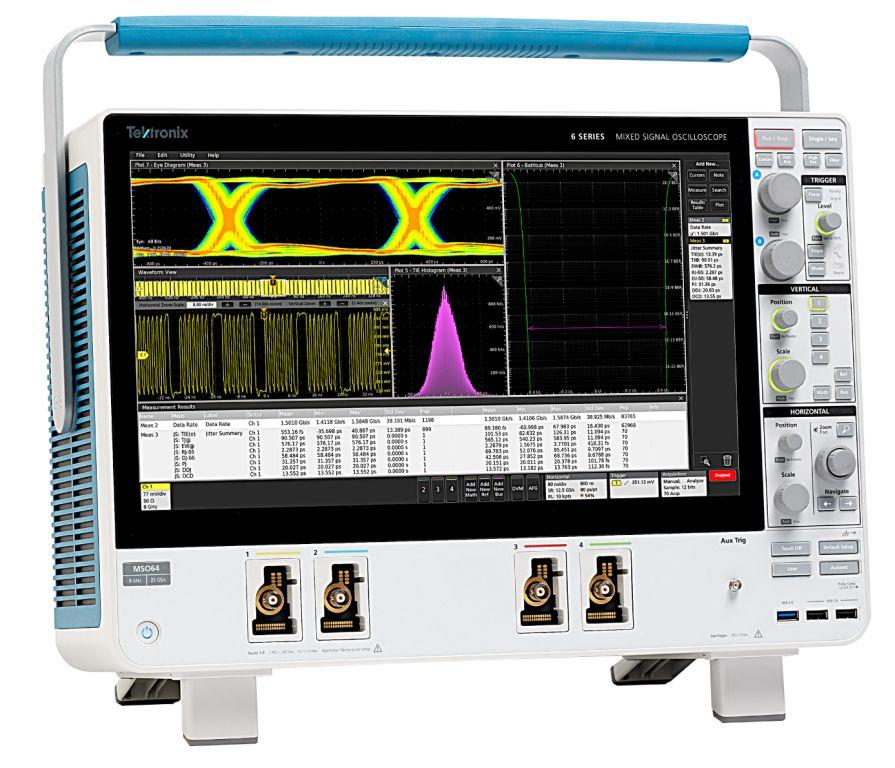

Осциллографы цифровые MSO64

Идентификационные данные (признаки)

Значение

Идентификационное наименование

MSO64 Firmware

Номер версии (идентификационный номер)

1.10.7 и выше

Наименование характеристики

Значение

1

2

АНАЛОГОВЫЕ КАНАЛЫ

Количество каналов

4

Максимальное разрешение АЦП, бит

16

Максимальная скорость выборки (частота дискретизации), ГГц

25

Максимальное количество записи отсчетов в память

стандартное исполнение

опция 6-RL-1

опция 6-RL-2

62,5Д0б 125406 250^106

Коэффициент развертки

от 40 пс/дел до 1000 с/дел

Входное сопротивление Rbx

(1 ±0,01) МОм (50 ±1,5) Ом

Количество делений вертикальной шкалы

10 (±5 от центра)

Коэффициент отклонения Ко, в последовательности 1-2-5, или п

эоизвольно по выбору

Rbx = 1 МОм

от 0,5 мВ/дел до 10 В/дел н

Rbx = 50 Ом

от 1 мВ/дел до 1 В/дел 2)

Пределы допускаемой относительной погрешности коэффициента отклонения, % 3)

Ко = 1 мВ/дел, Rbx = 1 МОм

±2,5

Ко = 1 мВ/дел, Rbx = 50 Ом

±4,0 4

Ко > 2 мВ/дел

±2,0

Остаточное смещение по вертикали Дсм, делений, не более

Ко > 1 мВ/дел, Rbx = 1 МОм

±0,2

Ко = 1 мВ/дел, Rbx = 50 Ом

±0,2

Ко > 2 мВ/дел, Rbx = 50 Ом

±0,1

Диапазон установки постоянного напряжения смещения исм, В

Rbx = 1 МОм

Ко < 63 мВ/дел

64 мВ/дел < Ко 1 В/дел

±1 ±10 ±100

Rbx = 50 Ом

Ко < 99 мВ/дел

±1

Ко > 100 мВ/дел

±10

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

±(0,005^исм + Дсм^Ко)

Верхняя частота полосы пропускания (Rbx = 50 Ом, по уровню напряжения 0,707), МГц

опция 6-BW-1000

1000

опция 6-BW-2500

2500

опция 6-BW-4000

4000

опция 6-BW-6000

6000

опция 6-BW-8000

8000

1) Ко = 0,5 мВ/дел является цифровым масштабным увеличением Ко = 1 мВ/дел

2) Ко = 1 мВ/дел является цифровым масштабным увеличением Ко = 2 мВ/дел

3) После выполнения процедуры компенсации сигнального тракта (SPC)

4) Типовое справочное значение

1

2

Частота опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 60 при выпуске из производства или после подстройки при температуре (23 ±2) °C

±1,2Ч0’8

Пределы допускаемого относительного дрейфа частоты опорного генератора за один год

±3-10’7

Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (от 0 до 50 °C)

±2Ч0’8

КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА

Количество каналов на один аналоговый входной канал 1)

8

Максимальная частота дискретизации, МГц

500

Диапазон установки порогов срабатывания по напряжению ип, В

±40

Разрешение порогов срабатывания по напряжению, мВ

10

Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В 2)

±(0,03/Лп + 0,1)

ЦИФРОВОЙ ВОЛЬТМЕТР

Диапазон измерений напряжения

±5^Ко^дел

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения

±(0,015/U + 0,005/Лсм + 0,1 • Ко^дел) 3)

Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, %

±3

ЧАСТОТОМЕР

Диапазон измерений частоты

от 10 Гц до Fmax 4)

Минимальная амплитуда входного напряжения, мВ (п-п)

8

Количество разрядов индикации

8

Пределы допускаемой абсолютной погрешности измерения частоты

±(5F

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 6-AFG)

Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac

Максимальная частота дискретизации, МГц

250

Максимальное количество точек сигнала произвольной формы

1,25М05

Диапазон частот сигналов

Sine

от 0,1 Гц до 50 МГц

Square, Pulse

от 0,1 Гц до 25 МГц

Ramp, Triangle

от 0,1 Гц до 500 кГц

Gaussian, Lorentz, Haversine, Exponential rise/fall

до 5 МГц

Sin(x)/x

до 2 МГц

1) При использовании пробника TLP058

2) Типовое справочное значение

3) U - измеряемое значение напряжения, исм - напряжение смещения

4) Fmax - верхняя частота полосы пропускания

5) F - измеряемое значение частоты, 6F - относительная погрешность частоты опорного генератора с учетом временного дрейфа, е.м.р.- единица младшего разряда индикации

1

2

Пределы допускаемой относительной погрешности частоты F (Sine, Square, Pulse, Ramp)

F < 10 кГц

±1,3-10’4

F > 10 кГц

±5Н0-5

Сопротивление нагрузки (по выбору)

50 Ом; 1 МОм

Диапазон установки амплитуды напряжения (п-п) синусоидального сигнала, В

сопротивление нагрузки 50 Ом

от 0,01 до 2,5

сопротивление нагрузки 1 МОм

от 0,02 до 5

Диапазон установки постоянного напряжения смещения Ссм, В

сопротивление нагрузки 50 Ом

±2,5

сопротивление нагрузки 1 МОм

±5

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения ДСсм, В

±(0,015-исм + 0,001)

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В

±(0,015И +0,015Исм + 0,001)

Неравномерность амплитудно-частотной характеристики синусоидального сигнала на частотах F, дБ, не более 1)

F < 1 кГц

±0,5

F >1 кГц

±1,5

Коэффициент гармоник синусоидального сигнала на нагрузке 50 U (п-п) > 200 мВ

...............................................................................................50 мВ"<" Щп-п) <" 200 мВ...........................................................................................................................

Ом, %, не более 1)

1,0

2,5

ВЫХОД СИНХРОНИЗАЦИИ AUX OUT

Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG

Верхний уровень сигнала, В

сопротивление нагрузки 50 Ом, не менее

сопротивление нагрузки 1 МОм, не менее

1,0

2,5

Нижний уровень сигнала, В

сопротивление нагрузки 50 Ом, не более

0,25

сопротивление нагрузки 1 МОм, не более

0,7

ВХОД СИНХРОНИЗАЦИИ

Частота сигнала, МГц

от 9,99999 до 1,00001

Диапазон амплитуды входного напряжения (п-п), В

от 1,5 до 7,0

Входное сопротивление (номинальное значение), Ом

745

1) Типовое справочное значение

Частота сети питания, Гц

50 ±5; 400 ±40

Напряжение сети питания, В

частота 50 Гц

от 90 до 262

частота 400 Гц

115 ±11,5

Потребляемая мощность, Вт, не более

400

Г абаритные размеры, мм

ширина

454

глубина

205

высота (ручка опущена вниз)

309

Масса, кг, не более

13

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %

от 5 до 90 при температуре до 40 °C

Наименование и обозначение

Кол-во

Осциллограф цифровой MSO64 с частотной опцией по заказу:

6-BW-1000/6-BW-2500/6-BW-4000/6-BW-6000/6-BW-8000

1 шт.

Опции 6-AFG, 6-RL-1 или 6-RL-2, 5-WIN

по заказу

Пробник напряжения TPP1000

4 шт.

Пробник логического анализатора TLP058 (1 шт. на канал)

по заказу

Кабель сетевой

1 шт.

Передняя крышка 200-5406 с футляром для принадлежностей 016-2106

1 шт.

Руководство по инсталляции и безопасности 071-3579

1 шт.

Манипулятор «мышь» с интерфейсом USB 119-7054

1 шт.

Руководство по эксплуатации 077-1432-00

1 шт.

Методика поверки MS064/MH-2019

1 шт.
