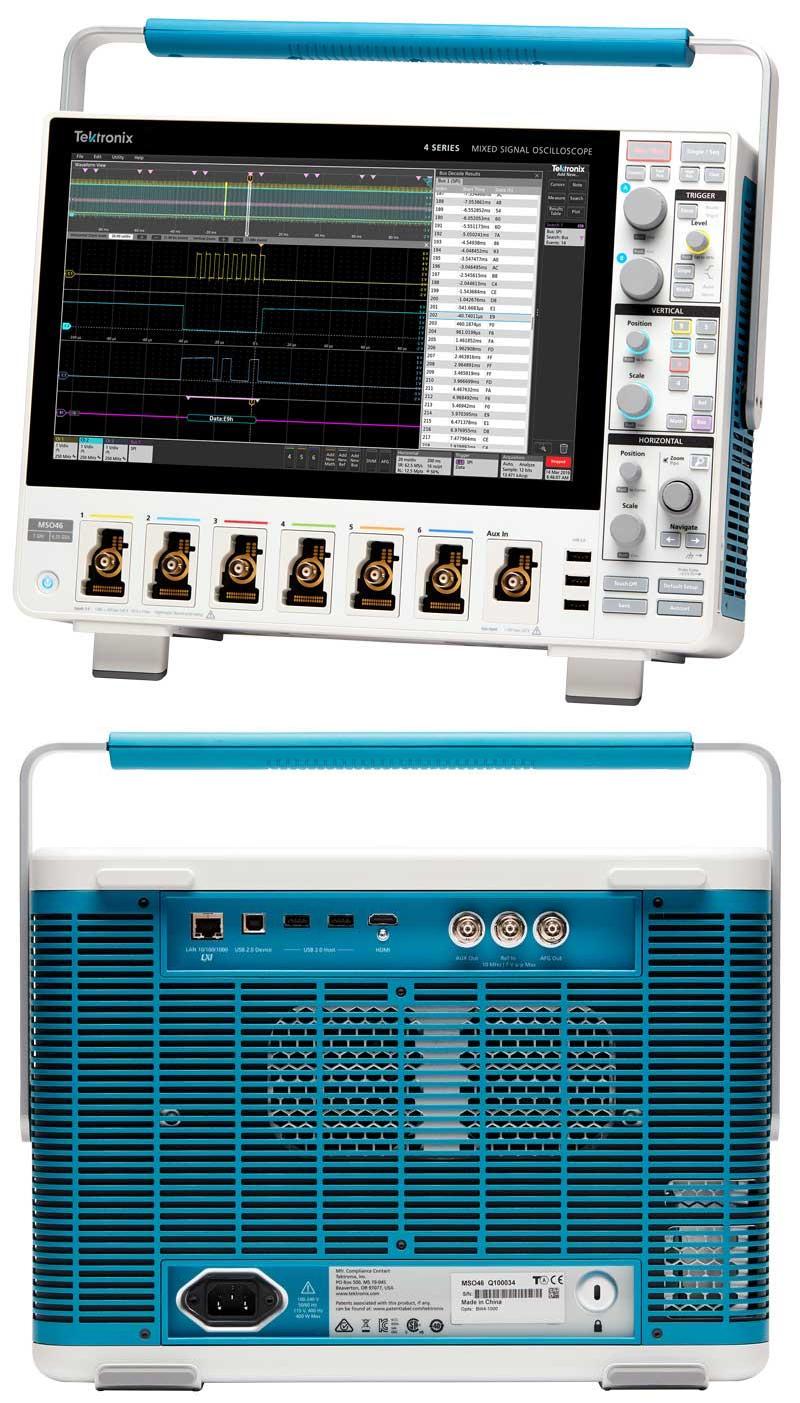

Осциллографы цифровые MSO4

Идентификационные данные (признаки)

Значение

Идентификационное наименование

MSO4 Firmware

Номер версии (идентификационный номер)

не ниже 1.18

Наименование характеристики

Значение

1

2

АНАЛОГОВЫЕ КАНАЛЫ

Количество каналов

MSO44

4

MSO46

6

Максимальная скорость выборки (частота дискретизации), ГГ ц

6,25

Разрешение АЦП, бит

от 8 до 16 1)

Максимальное количество записи отсчетов в память стандартное исполнение опция 4-RL-1

31,25^106

62,5-106

Коэффициент развертки

от 200 пс/дел до 1000 с/дел

Входное сопротивление Rbx

(1 ±0,01) МОм (50 ±0,5) Ом

Количество делений вертикальной шкалы

10 (±5 от центра)

Коэффициент отклонения Ко, в последовательности 1-2-5, или

Rbx = 1 МОм

Rbx = 50 Ом

произвольно по выбору от 0,5 мВ/дел до 10 В/дел 2) от 0,5 мВ/дел до 1 В/дел 2

Пределы допускаемой относительной погрешности коэффициента отклонения, % 3)

Ко = 1 мВ/дел, Rbx = 1 МОм

±2,0

Ко = 1 мВ/дел, Rbx = 50 Ом

±2,5

Ко > 2 мВ/дел

±1,0

Диапазон установки постоянного напряжения смещения исм, В

Rbx = 1 МОм

Ко < 63 мВ/дел

±1

64 мВ/дел < Ко < 999 мВ/дел

±10

Ко > 1 В/дел

±100

Rbx = 50 Ом

Ко < 99 мВ/дел

±1

Ко > 100 мВ/дел

±10

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

±(0,005Псм + 0,2-Ко-дел) 4)

Верхняя частота полосы пропускания (Rbx = 50 Ом, по уровню напряжения 0,707), МГц

опция 4-BW-200

200

опция 4-BW-350 опция 4-BW-500 опция 4-BW-1000

350

5'00'

1000

опция 4-BW-1500

1500

1) От минимума 8 бит при скорости выборки 6,25 ГГц до максимума 16 бит при скорости выборки 125 МГц.

2) Ко = 0,5 мВ/дел является программным цифровым масштабным преобразованием Ко = 1 мВ/дел или Ко = 2 мВ/дел в зависимости от настроек.

3) При температуре не более 30 °C после выполнения процедуры компенсации сигнального тракта (SPC).

4) ±(0,005^см + 0,2^Ко^дел) для Ко = 0,5 мВ/дел

1

2

Частота опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 60 при выпуске из производства или после подстройки при температуре 25 °C

±5-10’7

Пределы допускаемого относительного дрейфа частоты опорного генератора за один год

±1,5Ч0’6

Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (от 0 до 50 °C) 1)

±5-10’7

КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА

Количество каналов на один аналоговый входной канал 2)

8

Диапазон установки порогов срабатывания по напряжению ип, В

±40

Разрешение порогов срабатывания по напряжению, мВ

10

Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В 2)

±(0,03/Лп + 0,1)

ЦИФРОВОЙ ВОЛЬТМЕТР

Диапазон измерений напряжения

±5<Ко^дел

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения

±[(0,015-U - исм) + 0,005^исм + 0,1-Ко-дел)] 3)

Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, %

±2

ЧАСТОТОМЕР

Диапазон измерений частоты

от 10 Гц до Fmax 4)

Минимальная амплитуда входного напряжения, мВ (п-п)

8 или (2^Ко^дел), что больше

Количество разрядов индикации

8

Пределы допускаемой абсолютной погрешности измерения частоты

±(5FT + 1 е.м.р.) 5)

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 6-AFG)

Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac

Максимальная частота дискретизации, МГц

250

Максимальное количество точек сигнала произвольной формы

1,28М05

Диапазон частот сигналов Sine

Square, Pulse

от 0,1 Гц до 50 МГ ц от 0,1 Гц до 25 МГц

Ramp, Triangle

от 0,1 Гц до 500 кГц

Gaussian, Lorentz, Haversine, Exponential rise/fall

до 5 МГц

Sin(x)/x

до 2 МГц

1) Типовое справочное значение.

2) При использовании пробника TLP058.

3) U - измеряемое значение напряжения, исм - напряжение смещения (указано на листе 4).

4) Fmax - верхняя частота полосы пропускания.

5) F - измеряемое значение частоты, 6F - относительная погрешность частоты опорного генератора с учетом временного дрейфа, е.м.р.- единица младшего разряда индикации.

1

2

Пределы допускаемой относительной погрешности частоты F (Sine, Square, Pulse, Ramp)

F 10 кГц.........................................................................................................................................................................................................

±1,3 10-4 ±5Л0-5

Сопротивление нагрузки (по выбору)

50 Ом; > 1 МОм (Hi-Z)

Диапазон установки амплитуды напряжения (п-п) синусоидального сигнала, В

сопротивление нагрузки 50 Ом

от 0,01 до 2,5

сопротивление нагрузки > 1 МОм (Hi-Z)

от 0,02 до 5

Диапазон установки постоянного напряжения смещения исм, В сопротивление нагрузки 50 Ом сопротивление нагрузки 1 МОм

±2,5 ±5

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения Дисм, В

±(0,015-исм + 0,001)

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В

±(0,015-U +0,015-исм + 0,001)

Неравномерность амплитудно-частотной характеристики синусоидального сигнала относительно уровня напряжения на частоте 1 кГц на частотах F, дБ, не более 1)

F < 1 кГц

±0,5

F > 1 кГц

±1,5 2)

ВЫХОД СИНХРОНИЗАЦИИ AUX OUT

Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG

Верхний уровень сигнала, В, не менее

сопротивление нагрузки 50 Ом

1,0

сопротивление нагрузки > 1 МОм

2,5

Нижний уровень сигнала, В, не более

сопротивление нагрузки 50 Ом

0,25

сила тока в нагрузке не более 4 мА

0,7

1) Типовое справочное значение.

2) Амплитуда напряжения U (п-п) < 20 мВ.

Частота сети питания, Гц

50; 400

Напряжение сети питания, В

частота 50 Гц

от 90 до 264

частота 400 Гц

от 103,5 до 126,5

Потребляемая мощность, Вт, не более

400

Габаритные размеры, мм ширина глубина

405

155

высота

249

Масса, кг, не более

7,6

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %

от 5 до 90 при температуре до 40 °C

Наименование и обозначение

Кол-во

Осциллограф цифровой серии MSO4 модификация MSO44/MSO46 с частотной опцией по заказу: 4-BW-200/4-BW-350/4-BW-500/4-BW-1000/4-BW-1500

1 шт.

Аппаратные опции 4-AFG, 4-RL-1

по заказу

Пробники логического анализатора TLP058 (1 шт. на канал)

по заказу

Аналоговые пробники

по заказу

Программные опции

по заказу

Кабель сетевой

1 шт.

Кейс для переноски

по заказу

Руководство по эксплуатации 077-1511-00

1 шт.

Методика поверки MSO4/Mn-2019

1 шт.
