Осциллографы модульные U2701A и U2702A
|
Номер по Госреестру
|
45328-10 |
|
Модель
|
U2701A и U2702A |
|
Страна-производитель
|
Малайзия |
|
Класс СИ
|
2010 |
|
Год регистрации
|
01.08.2015 |
|
Примечание
|
С |
|
Наименование центра
|
Приказ 1295 п. 59 от 25.08.201403д2 от 29.07.10 п.357 |
|
Срок действия сертификата
|
тех.документация фирмы |
|
Номер сертификата
|
35.01 |
|
Тип сертификата (C - серия/E - партия)
|
ГЦИ СИ Ростест-Москва |
|
Дата протокола
|
117418, г.Москва, Нахимовский пр-т, 31 |
|
Технические условия на выпуск
|
Бас Виталий Николаевич |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
38 |
|
Найдено поверителей
|
11 |
|
Успешных поверок (СИ пригодно)
|
35(92%) |
|
Неуспешных поверок (СИ непригодно)
|
3(8%) |
|
Актуальность информации
|
16.02.2025 |
|
Методика поверки / информация о поверке
|
МП-190/447-2010 |
Назначение
Осциллографы модульные U2701A и U2702A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Описание
Осциллографы представляют собой мобильные цифровые средства тестирования на компьютерной основе. Осциллографы могут применяться автономно с резиновыми амортизаторами, так и в составе специального базового блока (без амортизаторов), что расширяет универсальность их применения. Осциллографы оборудованы высокоскоростным интерфейсом USB 2.0. Конструктивно осциллографы выполнены в специальном ударопрочном корпусе. На лицевой панели осциллографов расположены индикаторы USB и питания, входные разъёмы (канал 1, канал 2 и внешний запуск). На задней панели расположен вход питания + 12 В, 55-ти контактный разъем для объединенной платы (предназначен для случая, когда осциллограф входит в состав базового блока) и гнездо USB. На виртуальной передней панели расположены органы управления (функциональные кнопки, поворотный переключатель), которые служат для переключения пределов измерений и выбора специальных функций при измерениях.
Принцип работы осциллографов заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра и индикации выборки сигнала на экране ПЭВМ.
Отличие осциллографов U2701A от U2702A заключается в различных полосах пропускания - 100 МГц и 200 МГц соответственно.

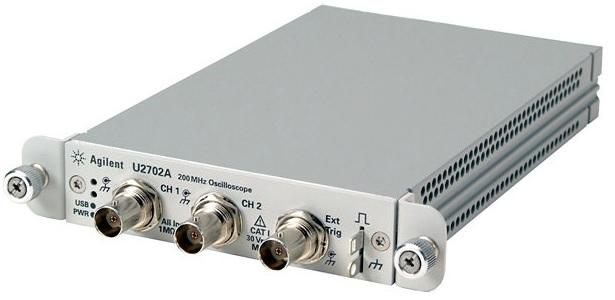

Внешний вид осциллографа с указанием мест нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа
Рисунок 1
Место пломбировки
Рисунок 2
Программное обеспечение
Осциллографы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
ПО для осциллографов модульных U270xA | Agilent Measurement Manager | V2.1.0.0 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики осциллографов приведены в таблицах 2 и 3.
Таблица 2 -Метрологические характеристики осциллографов
Наименование характеристики | Значение характеристики для моделей | |
U2701A | U2702A | |
Параметры каналов вертикального отклонения | ||
Количество каналов | 2 | |
Диапазон установки коэффициента отклонения по вертикали | от 2 мВ/дел. до 5 В/дел. (регулируется шагами в последовательности: 1-2-5) | |
Полоса пропускания, МГц | 100 | 200 |
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе | ± 0,04-8-К где К - величина, численно равная установленному коэффициенту отклонения, В | |
Время нарастания переходной характеристики, нс, не более | 3,5 | 1,75 |
Входное сопротивление каналов вертикального отклонения, МОм | 1 ± 0,01 | |
Входная емкость каналов вертикального отклонения, пФ, не более | 16 ± 3 | |
Наименование характеристики | Значение характеристики для моделей | |
U2701A | U2702A | |
Параметры системы отклонения по горизонтали | ||
Диапазон установки коэффициента развертки | от 1 нс/дел. до 50 с/дел. | |
Пределы допускаемой относительной погрешности коэффициента развертки, % | ± 0,002 | |
Синхронизация | ||
Режим запуска | автоматический, обычный, режим однократного запуска | |
Полярность запуска | положительная, отрицательная | |
Диапазон уровня синхронизации | ± 4 деления | |
Таблица 3 - Технические характеристики осциллографов
Наименование характеристики | Значение характеристики |
Параметры электропитания: - напряжение постоянного тока - сила потребляемого тока | + 12 В 2 А |
Габаритные размеры (длинахширинахвысота), мм: - с резиновыми амортизаторами - без резиновых амортизаторов | 180х117х41 175x105x25 |
Масса, кг, не более: - с резиновыми амортизаторами - без резиновых амортизаторов | 0,534 0,482 |
Условия эксплуатации: - температура окружающего воздуха при хранении, °С - рабочая температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от минус 20 до плюс 70 от 0 до плюс 50 от 20 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус осциллографов методом трафаретной печати со слоем защитного покрытия.
Комплектность
Комплект поставки осциллографов приведен в таблице 4. Таблица 4
Наименование | Количество, шт. |
Осциллограф модульный U2701A (или U2702A - по заказу) | 1 |
Сетевой адаптер + 12 В, 24 Вт | 1 |
Сетевой шнур | 1 |
Интерфейсный кабель «USB Standard A - Mini В» | 1 |
Пассивный пробник N2862A 10:1, 150 МГц, 1,2 м только для U2701A | 1 |
Пассивный пробник N2863A 10:1, 300 МГц, 1,2 м только для U2702A | 1 |
Комплект уголковых держателей (только в составе базового блока) | 1 |
Компакт-диск с программным обеспечением | 1 |
Руководство по эксплуатации | 1 |
Справочный компакт-диск | 1 |
Справочная карта | 1 |
Методика поверки | 1 |
Сертификат заводской калибровки | 1 |
Паспорт | 1 |
Поверка
осуществляется в соответствии с документом МП-190/447-2010 «Осциллографы модульные U2701A и U2702A. Методика поверки», утвержденным руководителем ГЦИ СИ «РОСТЕСТ-МОСКВА» в июле 2010 г.
Основное средство поверки:
- калибратор универсальный FLUKE 5520A с модулем SC1100 (рег. № 29282-05), диапазон напряжений постоянного тока от 0 до ± 130 В, пределы допускаемой относительной погрешности ± 0,05 %, диапазон напряжений переменного тока от 1 мВ до 130 В, пределы допускаемой относительной погрешности ± 0,25 %, диапазон значений сопротивления постоянному току от 0 до 1100 МОм, пределы допускаемой относительной погрешности ± 0,0028 %, амплитуда импульсов до 10 мВ, длительность импульсов от 4 до 500 нс, период импульсов от 200 нс до 20 мс.
Сведения о методах измерений
Осциллографы модульные U2701A и U2702A. Руководство по эксплуатации.
Нормативные документы
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
3 Техническая документация изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
