Мультиметры многофункциональные цифровые DM6000H
|
Номер по Госреестру
|
74632-19 |
|
Модель
|
DM6000H |
|
Страна-производитель
|
ИНДИЯ |
|
Срок свидетельства (Или заводской номер)
|
05.04.2024 |
|
Межповерочный интервал / Периодичность поверки
|
5 лет |
|
Зарегистрировано поверок
|
9 |
|
Найдено поверителей
|
1 |
|
Успешных поверок (СИ пригодно)
|
9(100%) |
|
Неуспешных поверок (СИ непригодно)
|
0(0%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Мультиметры многофункциональные цифровые серии DM6000H (далее - мультиметры серии DM6OOOH) предназначены для измерений напряжения, силы переменного тока, частоты и коэффициента мощности в однофазных и трехфазных цепях переменного тока.
Описание
Принцип действия мультиметров серии DM6OOOH основан на аналогово-цифровом преобразовании мгновенных значений измеряемого сигнала и вычислении его действующего значения с последующим отображением его на дисплее. Дисплей имеет три четырехразрядные строки для отображения до трех измеряемых параметров одновременно. Корпус прибора квадратный с расположением органов управления в нижней части передней панели. Выпускаются два исполнения мультиметров серии DM6OOOH - DM6000H и DM6200H. Отличием является наличие у мультиметра DM6200H интерфейса RS 485. Мультиметры серии DM6OOOH могут работать как при прямом подключении, так и совместно с трансформаторами тока и напряжения.
Корпус мультиметров серии DM6OOOH имеет неразборную конструкцию, поэтому пломбирование не осуществляется.

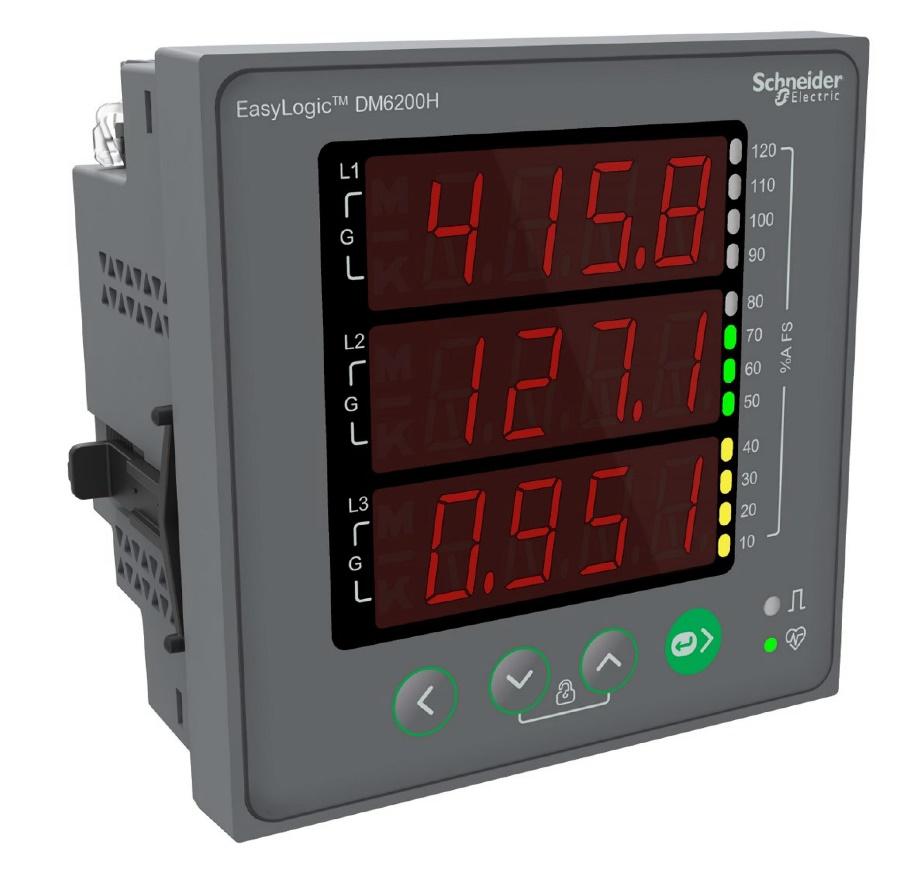

Общий вид мультиметров серии DM6OOOH, обозначение места нанесения знаков поверки и утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид мультиметров серии DM6OOOH
Программное обеспечение
Программное обеспечение (далее - ПО), используемое в мультиметрах серии DM6000H, является встроенным и предназначено для аналогово-цифрового преобразования мгновенных значений измеряемого сигнала, вычисления его действующего значения с отображением на дисплее, счета и хранения времени наработки и количества отключений питания, а в исполнении DM62OOH также для передачи данных через встроенный интерфейс связи.
ПО является встроенным и его разделение с выделением метрологически значимой части не предусмотрено.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | oS |
Номер версии (идентификационный номер) ПО | не ниже 1.0.1.1 |
Цифровой идентификатор ПО | - |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений линейного напряжения, В | от 80 до 480 |
Пределы допускаемой относительной погрешности измерений линейного напряжения, % | ± 0,5 |
Диапазон измерений фазного напряжения, В | от 47 до 277 |
Пределы допускаемой относительной погрешности измерений фазного напряжения, % | ± 0,5 |
Диапазон измерений силы переменного тока, А | от 0,01 до 6 |
Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ± 2 (от 0,01 до 0,05 включ.) ± 1 (св. 0,05 до 0,1 включ.) ± 0,5 (св. 0,1 до 6 включ.) |
Диапазон измерений частоты, Гц | от 40 до 70 |
Пределы допускаемой относительной погрешности измерений частоты, % | ± 0,05 (от 48 до 52 включ. И св. 58 до 62 включ.) ± 0,2 (от 40 до 48 и св. 52 до 58 и св. 62 до 70) |
Диапазон измерений коэффициента мощности | от -1 до +1 и от 1 до -1 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности | ±0,01 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Мощность, потребляемая по цепи питания, В •А, не более | 4 |
Размеры: - Габаритные размеры (высота х ширина х глубина), мм, не более - глубина за передней панелью, мм, не более | 96 х 96 х 63 49 |
Масса, кг, не более | 0,4 |
Продолжение таблицы 3
Наименование характеристики | Значение |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха 40оС, %, не более - атмосферное давление, кПа (мм рт. ст.) | от -10 до + 60 95 от 84 до 106,7 (от 630 до 800) |
Средняя наработка на отказ, ч, не менее | 200000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель мультиметров серии DM6000H методом сеткографии.
Комплектность
Таблица 4 - Комплектность мультиметров
Наименование | Обозначение | Количество, шт. |
Мультиметр многофункциональный цифровой серии DM6000H | - | 1 |
Методика поверки | МП-ОМ6000Н-2018 | 1* |
Упаковочная коробка | - | 1 |
Боковой кронштейн | - | 2 |
Руководство пользователя | - | 1** |
* - высылается по требованию организаций, производящих поверку. * * - в открытом доступе на сайте www.se.com | ||
Поверка
осуществляется по документу МП-ОМ6000Н-2018 «Мультиметры многофункциональные цифровые серии DM6OOOH. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 ноября 2018 г.
Основные средства поверки:
- установка поверочная универсальная «УППУ МЭ 3.1К» (регистрационный № 39138-08).
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров серии DM6OOOH с требуемой точностью.
Знак поверки наносится на корпус мультиметров серии DM6000H.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация фирмы изготовителя
