Микрометры с цифровым отсчетным устройством Micromar

Назначение

Микрометры с цифровым отсчетным устройством Micromar (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры состоят из скобы и устройства микрометрической подачи. На скобе расположено считывающее устройство, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций (например, предустановка полей допусков для серии измерений (TOL), переключение на абсолютное или относительное измерение (ABS), сохранение последнего измеренного значения «HOLD» и т. д.).

Микрометры изготавливаются следующих моделей:

40 EWR, 40 EWRi, 40 EWR-L, 40 EWRi-L - форма измерительных поверхностей пятки и микрометрического винта плоская, оснащенная твердым сплавом; контрастная 10 мм жидкокристаллическая индикация; хромированная теплоизолированная скоба, степень защиты IP65. Микрометры моделей 40 EWR могут иметь вывод данных на внешнее устройство при помощи USB, Оpto RS232C или Digimatic , 40 EWR-L имеют вывод данных на внешнее устройство при помощи USB, Оpto RS232C или Digimatic, микрометры моделей 40 EWRi, 40 EWRi-L имеют беспроводную передачу данных на внешнее устройство. Микрометры моделей 40 EWR, 40 EWRi, могут поставляться набором из 4 приборов с диапазоном измерений от 0 до 100 мм

40 ER, 40 ERi - форма измерительных поверхностей пятки и микрометрического винта плоская, оснащенная твердым сплавом; контрастная 10 мм жидкокристаллическая индикация ; хромированная теплоизолированная скоба, степень защиты IP40. Микрометры модели 40 ER не имеют вывод данных на внешнее устройство, микрометры модели 40 ERi имеют беспроводную передачу данных на внешнее устройство;

40 EWR-S, 40 EWRi-S - имеют ножевидные измерительные поверхности, контрастную 10 мм жидкокристаллическую индикацию ; хромированную теплоизолированную скобу, степень защиты IP65. Микрометры модели 40 EWR-S имеют вывод данных на внешнее устройство при помощи USB, Оpto RS232C или Digimatic; микрометры модели 40 EWRi-S имеют беспроводную передачу данных на внешнее устройство;

40 EWR-V, 40 EWRi-V - имеют сменные плоские измерительные наконечники, а также могут оснащаться измерительными наконечниками различной формы; контрастную 10 мм жидкокристаллическую индикацию ; хромированную теплоизолированную скобу, степень защиты IP65. Микрометры модели 40 EWR-V имеют вывод данных на внешнее устройство при помощи USB, Оpto RS232C или Digimatic; микрометры модели 40 EWRi-V имеют беспроводную передачу данных на внешнее устройство;

40 EWR-B, 40 EWRi-B - имеют измерительные наконечники 03 мм, контрастную 10 мм жидкокристаллическую индикацию ; хромированную теплоизолированную скобу, степень защиты IP65. Микрометры модели 40 EWR-B имеют вывод данных на внешнее устройство при помощи USB, Opto RS232C или Digimatic; микрометры модели 40 EWRi-B имеют беспроводную передачу данных на внешнее устройство;

40 EWR-R, 40 EWRi-R - имеют сферическую неподвижную и плоскую подвижную измерительные поверхности, контрастную 10 мм жидкокристаллическую индикацию ; хромированную теплоизолированную скобу, степень защиты IP65. Микрометры модели 40 EWR-R имеют вывод данных на внешнее устройство при помощи USB, Opto RS232C или Digimatic; микрометры модели 40 EWRi-R имеют беспроводную передачу данных на внешнее устройство;

40 EWR-K, 40 EWRi-K - изготавливаются с трапецеидальной измерительной поверхностью неподвижной пятки и конической измерительной поверхностью малого радиуса микрометрической головки; контрастную 10 мм жидкокристаллическую индикацию ; хромированную теплоизолированную скобу, степень защиты IP65. Микрометры модели 40 EWR-K имеют вывод данных на внешнее устройство при помощи USB, ОрЮ RS232C или Digimatic; микрометры модели 40 EWRi-K имеют беспроводную передачу данных на внешнее устройство.

Пломбирование корпуса микрометров от несанкционированного доступа не предусмотрено.

Общий вид микрометров показан на рисунках 1-9.

Рисунок 1 - Общий вид микрометров моделей 40 EWR, 40 EWRi

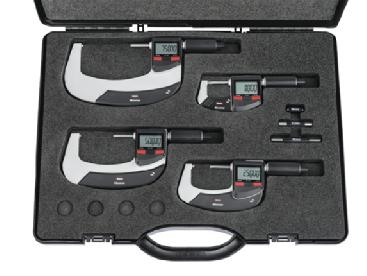

Рисунок 2 - Общий вид набора микрометров моделей 40 EWR, 40 EWRi из 4-х штук

Рисунок 3 - Общий вид микрометров моделей 40 ER, 40 ERi

Рисунок 4 - Общий вид микрометров моделей 40 EWR-L, 40 EWRi-L

Рисунок 5 - Общий вид микрометров моделей 40 EWR-V, 40 EWRi-V

Рисунок 6 - Общий вид микрометров моделей 40 EWR-B, 40 EWRi-B

Рисунок 7 - Общий вид микрометров моделей 40 EWR-S, 40 EWRi-S

Рисунок 8 - Общий вид микрометров моделей 40 EWR-R, 40 EWRi-R

Рисунок 9 - Общий вид микрометров моделей 40 EWR-K, 40 EWRi-K

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Диапазон измерений, шаг дискретности, пределы допускаемой абсолютной погрешности при температуре окружающего воздуха от плюс 16 до плюс 24 °С и относительной влажности не более 80 %, а также наибольшая алгебраическая разность абсолютных погрешностей на всем диапазоне измерений. ____________________________________

Примечание:

*- при использовании пары плоских измерительных наконечников, диаметром 6,5 мм, входящих в комплект поставки.

Таблица 2 - Отклонения от плоскостности и параллельности измерительных поверхностей

Примечание:

* - при использовании плоских измерительных наконечников, диаметром 6,5 мм, входящих в комплект поставки

Таблица 3 - Основные метрологические характеристики установочных мер

Таблица 4 - Измерительное усилие и его колебание, параметр шероховатости, условия

эксплуатации и средний срок службы

Таблица 5 - Габаритные размеры и масса микрометров

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 6 - Комплектность средств измерений

Поверка

осуществляется по документу МП 203-39-2019 «Микрометры с цифровым отсчетным устройством Micromar. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 июня 2019 г.

Основное средство поверки:

- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);

- прибор универсальный для измерений длины ULM 300 (рег. № 37804-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.

Техническая документация фирмы-изготовителя
