Микрометры окулярные винтовые MO-16X
|
Номер по Госреестру
|
79184-20 |
|
Модель
|
КИТАЙ |
|
Страна-производитель
|
11.09.2025 |
|
Срок свидетельства (Или заводской номер)
|
MO-16X |
|
Межповерочный интервал / Периодичность поверки
|
1 год |
|
Зарегистрировано поверок
|
516 |
|
Найдено поверителей
|
18 |
|
Успешных поверок (СИ пригодно)
|
485(94%) |
|
Неуспешных поверок (СИ непригодно)
|
31(6%) |
|
Актуальность информации
|
16.02.2025 |
Назначение
Микрометры окулярные винтовые МО-16Х (далее - микрометры) предназначены для измерений линейных размеров изображения объекта в поле зрения микроскопа.
Описание
Принцип действия микрометра основан на сравнении линейного размера изображения измеряемого объекта с длиной шкалы микрометра.
Микрометры состоят из окуляра, помещенного в корпус, микрометрического винта с отсчетным барабаном и посадочного фланца с зажимным винтом. Внутри корпуса в фокальной плоскости окуляра расположена неподвижная шкала, перекрестие и индекс в виде биштриха. При вращении микрометрического винта перекрестие и индекс в виде биштриха перемещаются в поле зрения окуляра относительно неподвижной шкалы. Отсчет выполняется с помощью неподвижной шкалы с ценой деления 1 мм, и с помощью круговой шкалы с радиальными штрихами, нанесенными на барабан микрометрического винта с ценой деления 0,01 мм.
Общий вид средства измерений представлен на рисунке 1.
Пломбировка от несанкционированного доступа не предусмотрена.

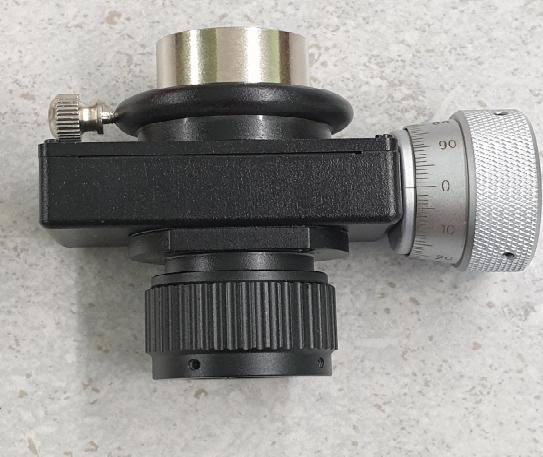

Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений линейных размеров, мм | от 0 до 8 |
Цена деления неподвижной шкалы, мм | 1 |
Цена деления шкалы на барабане микрометрического винта, мм | 0,01 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров на всем диапазоне измерений, мкм | ±10 |
Наибольшая разность погрешностей микрометра, мкм: - на любом участке длиной 1 мм; - на всем диапазоне измерений | ±5 ±10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Увеличение окуляра, крат | 16 |
Габаритные размеры (длина х ширина х высота), мм, не более | 85х40х68 |
Масса, кг, не более | 0,35 |
Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха, %, не более | от +18 до +22 80 |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 10000 |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Микрометр | МО-16Х | 1 шт. |
Упаковка | - | 1 шт. |
Паспорт | - | 1 экз. |
Методика поверки | МП 2512-0006-2020 | 1 экз. |
Поверка
осуществляется по документу МП 2512-0006-2020 «ГСИ. Микрометры окулярные винтовые МО-16Х. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 мая 2020 года.
Основные средства поверки:
- прибор измерительный двухкоординатный 3 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2840.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Техническая документация NINGBO GAMRY OPTICAL INSTRUMENT CO., LTD,
Китай
